Электропроводка в деревянном доме своими руками пошаговая схема: Электропроводка в деревянном доме своими руками. Пошаговая

Электропроводка в деревянном доме своими руками: схема, пошаговая инструкция

Содержание

• Комплекс работ по укладке электропроводки
• Проектирование конструкции
• Выбор системы электропитания
• Прокладка кабеля в деревянном доме

Качественно выполненная схема электропроводки в частном доме, помимо выполнения поставленного функционала обязана также обеспечивать высокий уровень безопасности для всех, кто находится в помещении, проживает, в частности для владельца объекта. Чтобы гарантировать все эти параметры, потребуется привлекать к работе специалистов, электропроводка в деревянном доме, для которых является основной сферой деятельности. Второй вариант это выполнить все операции своими руками, сведя к минимуму затраты времени, усилий, материалов, различного рода ресурсов. Но, когда принято решение не использовать мастеров, нужно принять во внимание, что разводка электропроводки в частном доме потребует соблюдения всех правил монтажных и строительных работ.

Комплекс работ по укладке электропроводки

Чтобы свести воедино все операции, которые включает в себя электропроводка в деревянном доме своими руками, пошаговая инструкция представлена в полном объеме, стоит рассмотреть детальную последовательность, согласно ей и выполняются работы:

• Проектировочные операции, в составе которых выполняется анализ параметров мощности установленного оборудования, используемых электрических механизмов
• Подбирается кабельная продукция, электронная аппаратура, производится расчет монтажных элементов по заблаговременно отмеченной нагрузке, на расчетном периоде.
• В помещение дома подсоединяется вводный выключатель автоматического типа, а также обязательного электрического счетчика, монтируется распределительное оборудование, специальный щит.
• Прокладывается комплект кабелей, осуществляется последующая их разводка по намеченным точкам, согласно предварительно составленного проектного плана.
• На последующем этапе работ устанавливается необходимое количество выключателей, розеток, осветительной и прочей аппаратуры.
• Монтируется обязательный комплект элементов заземления, УЗО и прочих элементов систем защиты, актуальной при обслуживании потребителей.
• На конечной стадии выполнения работ проводятся испытания, проверка работоспособности оборудования, всех систем, анализ функционирования агрегатов, кабелей, правильность выполнения подводки.

Важно! Проектировочные работы выполняются самостоятельно либо с привлечением специалистов. Наиболее актуальным и правильным выбором станет второй вариант, а именно работа со специалистами, для чего необходимо точно знать расценки на монтаж электропроводки в частном доме.

Проектирование конструкции

На этапе проектировочных работ отдельное внимание уделяется анализу возможных нагрузок, которые на себя принимает конструкция, каждый отдельный элемент в процессе эксплуатации. Подбирается тип выключателя исходя из необходимости последующего использования, что, следовательно, характеризуется регламентов стандартов. Обязательно в расчет принимается количество и наименование установленного оборудования в помещениях, возможность их последующего совместного использования и качественного функционирования. Обязательно выполняется анализ перегрузок при последующей работе, что вызывает необходимость корректного выполнения работ по проектировке систем.

Выбор системы электропитания

Когда выполняется электропроводка в доме своими руками пошагово, важно пристальное внимание уделить вопросам выбора вводного кабеля. Главным параметром в данном случае является анализ максимальной мощности системы электропитания. Меняется весь комплект установленных кабелей, увеличивается до требуемых параметров номинал выключателей. На следующем этапе осуществляется замена вводного кабеля, в котором важно правильно рассчитать его сечение. При недостаточном сечении, подаче на оборудование большой нагрузки, осуществляется возгорание, которое приведет к неисправности системы и при этом потребует пересмотра всей электрической системы. Вместе с заменой вводного кабеля электропроводка в доме требуется монтажа электрического счетчика, его последующее опломбирование.

Монтаж электропроводки в деревянном доме своими руками, в частности, монтаж в систему вводного выключателя предусматривает обеспечение защиты групповых автоматов на случай короткого замыкания, возникшего в системе. Но важно выполнить настройку электропитания таким образом, чтобы при максимально возможной нагрузке она работала качественно и без сбоев. Если же объект запитан от сети трехфазного типа, устанавливается соответствующий выключатель. Когда необходимо оборудовать однофазную сеть, электропроводка в частном доме предусматривает включение одно либо двухполюсного элементов.

Порядок, который предусматривает электропроводка в деревянном доме своими руками, включает обязательный монтаж выключателя после счетчика. Как вариант, можно попробовать установить агрегат до счетчика, но обязательно на данном этапе опломбировать последний. Устанавливаются вводной автомат, система УЗО в щиток, при этом металлический корпус дополнительно заземляется. Аппаратура монтируется на рейку, монтаж проводится в полном соответствии с существующей схемой.

Важно: желательно распределить розетки и выключатели равномерно на одинаковом расстоянии друг от друга, для чего правильно выполняется просчет нагрузок.

Прокладка кабеля в деревянном доме

Электропроводка в доме своими руками (кабель) прокладывается следующим образом:

• Перед  началом выполнения работ обязательно следует определиться с выбором и монтажом трассы осуществляется установок распределительной коробки, распределяются последующие места для монтажа розеток и прочего оборудования, выключателей.
  Обязательно отдельно рассчитывается место под монтаж осветительных приборов.
• Прокладка в металлический рукав либо трубу осуществляется в том случае, когда планируется осуществить полную обшивку стен и наличие выходящей проводки станет визуально непривлекательным элементом. Пластиковую гофротрубу в данном случае нельзя использовать, в противном случае возможно ее повреждение, выход из строя в результате механического воздействия. Гофротруба может также возгореться, что, правда, возникает в исключительных случаях.
• Готовится кабельная трасса, мастер также выполняет штробы. Относительно мест соединения элементов используются специальные распределительные коробы, с расчетом, что может быть получен легкий доступ к кабелю даже после выполнения обшивки стен.
• Электропроводка в деревянном доме, правила которой обусловлены нормами безопасности, требуют проходки через стены, посредством использования металлических гильз с установленными в конструкции заглушками. При необходимости монтажа розеток, подлежат монтажу гильзы несколько иного типа.
• Трубы подбираются строго с тем условием, что внутренний диаметр конструкции заполняется в пределах не более чем 40%. Оптимальным решением станут медные трубы, которые хоть и не отличаются дешевизной и доступностью, но тем не менее отлично поддаются гибке, отлично обрабатываются их срезы. В данном случае срезы чистятся и шлифуются, что делается аккуратно, не деформируя конструкцию. Металлорукав для электропроводки в деревянном доме специально устанавливают с целью дополнительной защиты оборудования, отдельных элементов от повреждения.
• Конструктивно трубы крепятся к поверхности стены посредством использования хомутов, подобранных по диаметру оборудования либо же с использованием развальцовки специальной медной трубы, внутри установленной гильзы.
• Кабель в данном случае будет перетягиваться через помещенные в специальном коробе трубы, при этом сразу же проверяется плотность прилегания его к корпусу. Это позволит гарантировать исключение повреждения изоляции жил непосредственно во время прокладки кабельной продукции.
• Разделяется кабель, при этом в самих коробках оставляется порядка двадцати сантиметров, и это главное условие, посредством которого выполняется качественный и оперативный перемонтаж всей конструкции. Соединение жил выполняется посредством специального комплекта колпачков.
• Кабели разделываются и после этого, каждый вывод подключается к каждому отдельному выключателю, розетке либо же автоматическому переключателю. Что важно, должна соблюдаться маркировка каждого кабеля и разъема, что позволит подключить проводку максимально качественно и эффективно, без вероятности выхода конструкции из строя.


Важно: чтобы знать, как правильно сделать электропроводку в деревянном доме, отдельное внимание уделяется внешней прокладке кабелей. Правильно подбирается конструкция из самозатухающего пластика, что позволит гарантировать высокий уровень безопасности разных размеров, формы.



• Причины мерцания света в квартире
• Правила монтажа электропроводки в доме самостоятельно
• Как выбрать электрические кабеля и провода
• Как сделать ввод электричества в частный дом своими руками

Электропроводка в деревянном доме своими руками

Содержание

• 1 Проект электроснабжения дома
• 2 Выбор кабелей и аппаратуры
• 3 Ввод электропитания и вводного автомата
• 4 Прокладка кабеля, установка розеток и выключателей
• 5 Заземление и УЗО
• 6 Испытания электропроводки

Электропроводка в деревянном доме должна не только выполнять свои функции, но и быть безопасной, поэтому к качеству ее выполнения предъявляются повышенные требования. Можно выполнить электропроводку в деревянном доме своими руками, однако при этом следует соблюдать все правила монтажа.

Делаем электропроводку в деревянном доме своими руками

Работы необходимо разбить на несколько этапов:

• Составление проекта и расчет общей мощности оборудования;
• Выбор кабелей, электроаппаратуры, монтажных элементов по расчетной нагрузке;
• Ввод в дом и подключение вводного автоматического выключателя,  счетчика электроэнергии, монтаж распределительного щита;
• Прокладка кабелей, разводка их по точкам;
• Монтаж розеток, выключателей, осветительной аппаратуры;
• Монтаж заземления и УЗО;
• Испытания и проверка.

Проект электроснабжения дома

Для того чтобы правильно спроектировать электропроводку, необходимо установить общую мощность электрооборудования. Последовательность проведения работ по проектированию:

1. Начертить план дома и указать расположение всех осветительных приборов, розеток, оборудования с индивидуальным подключением.
2. На чертеже необходимо указать максимальную мощность приборов с учетом пусковых токов электродвигателей.
3. Осветительная аппаратура подключается к отдельным группам электропитания, количество этих групп зависит от размеров дома и мощности осветительных приборов. Обычно для небольшого дома все светильники можно подключить к одной группе.
4. Необходимо также предусмотреть освещение дворовой территории, причем, если дом используется как дача для временного проживания, целесообразнее подключить освещение двора на отдельный автоматический выключатель – таким образом, можно будет обесточить дом на время отъезда, не отключая внешнего освещения.
5. Мощные бытовые электроприборы подключают к отдельной группе электропитания, через отдельный автоматический выключатель. К таким приборам относятся водонагреватели и электрокотлы, а также электрические печи, плиты, конвекторы – всё оборудование с большой потребляемой мощностью.  Для таких электроприборов необходимо прокладывать отдельный кабель.

По каждой группе необходимо рассчитать максимальную потребляемую мощность, просуммировав все электроприборы, которые могут быть включены в сеть одновременно. Также необходимо посчитать общую мощность всей нагрузки для выбора вводного автоматического выключателя.

Схема кухонной электропроводки

Выбор кабелей и аппаратуры

При проектировании электроснабжения для выбора кабеля проводят сложные расчеты, но для выполнения электропроводки в деревянном доме своими руками достаточно воспользоваться таблицей. По каждой группе электропитания выбирают сечение кабеля, соответствующее потребляемой мощности.

Таблица которая поможет выбрать провода для электропроводки

Для проводки чаще всего выбирают медный кабель марки ВВГнг-LS или NYM. Первый отличается более низкой ценой, а второй – дополнительным слоем изоляции и большей надежностью, а также удобством при разделке. Алюминиевый кабель также можно использовать, но при этом увеличивается его сечение, кроме того, жилы алюминиевого кабеля более ломкие при перегибах, следовательно, он менее надежен.

Для подключения розеток необходим трехжильный кабель с заземляющим проводом – часть бытовых приборов требует обязательного защитного заземления. Для освещения по ПУЭ также необходимо использовать заземление, но на практике часто пренебрегают этим правилом. Однако если вы планируете установить мощные светильники, например, прожектор для освещения двора, настоятельно рекомендуется выполнить всю проводку по правилам.

Проводка в деревянном доме может выполняться как внешней – в кабель-канале, так и скрытой в том случае, если внутренняя отделка подразумевает обшивку стен. Внутреннюю проводку обязательно выполняют в трубах или металолорукаве, в противопожарных целях и для защиты от случайного повреждения при сверлении отверстий, например.

Выбор розеток и выключателей производят по нескольким параметрам:

• По току, на который они рассчитаны;
• По типу установки: для скрытой или для внешней проводки;
• Блоки розеток выбирают по количеству мест, а выключатели – по количеству клавиш. Иногда бывает удобно соединить несколько выключателей в один блок, например, выключатели расположенных рядом ванной комнаты и туалета.

Ввод электропитания и вводного автомата

Выбор вводного кабеля производят по максимальной мощности всего электрооборудования дома. Следует обратить на это особое внимание при реконструкции электропроводки. Поменяв все кабели и увеличив номинал автоматических выключателей, нельзя забывать про вводной кабель. Его сечение может оказаться недостаточным, и при большой нагрузке произойдет возгорание. Вводной кабель меняют, как правило, с привлечением энергоснабжающей организации одновременно с установкой и опломбированием счетчика.

Вводный автоматический выключатель должен резервировать групповые автоматы и отключать дом от электропитания в случае короткого замыкания, но не срабатывать при максимальной возможной нагрузке. В случае если дом запитан от трехфазной сети, устанавливают трехполюсный автоматический выключатель. Для однофазной сети – однополюсный или двухполюсный, куда заводят фазу и ноль.

Автоматический выключатель

Выбор номинала и типа автоматического выключателя для однофазной сети:

1. Необходимо вычислить суммарную мощность всех электроприборов и вычислить максимальный ток по формуле I_НОМ = P / U·cosϕ.  Полученное значение I_НОМ – расчетный номинальный ток сети, его умножают на коэффициент 1,1 и получают номинальный ток расцепителя автоматического выключателя. Как правило, на вводе в дом устанавливают автоматические выключатели с номиналом не более 25 А.
2. Для выбора типа автомата необходимо знать минимальный ток короткого замыкания. Для однофазной сети ~220В расчет тока короткого замыкания можно производить по упрощенной формуле I_КЗ = 3260·S/L, где S – сечение провода в мм², L – длина кабеля, м. При этом расчет ведется для самой протяженной группы с минимальным сечением кабеля.
3. Далее нужно определить кратность тока короткого замыкания номинальному, то есть вычислить I_КЗ /  I_НОМ. Полученное значение определяет характеристику выключателя. В частных домах чаще всего применяют автоматические выключатели с характеристикой С.

Автоматический вводной выключатель устанавливают обычно после счетчика. Возможна установка до счетчика, но в этом случае обязательным условием является его опломбирование.

Автоматические выключатели групп электроснабжения, счетчик электроэнергии, а также и вводной автомат и УЗО устанавливают в распределительный щиток. Корпус металлического щитка обязательно заземляют. Аппаратуру устанавливают на DIN-рейку, после чего производят монтаж проводом в соответствии со схемой.

Прокладка кабеля, установка розеток и выключателей

Перед прокладкой кабеля необходимо определиться с трассой, установить распределительные коробки и разметить места установки розеток, выключателей и осветительных приборов. Кабель выбранного сечения прокладывают в соответствии с планом укладки одним из указанных ниже способов.

Прокладку кабеля в металлорукаве или трубе выполняют в том случае, если планируется полная обшивка внутренних стен, иначе проводка будет выглядеть неэстетично. Применять для скрытой проводки пластиковую гофротрубу нельзя, так как есть возможность случайного ее повреждения, что может привести к возгоранию внутри перекрытий, быстро ликвидировать которое очень сложно.

Технология прокладки кабеля в трубе:

1. Готовят кабельную трассу, выполняя штробы. В местах соединения кабелей устанавливают открытые распределительные коробки с таким расчетом, чтобы обеспечить к ним свободный доступ даже после обшивки стен.
2. Проходки через стены выполняют с помощью металлических гильз с заглушками. Под розетки и выключатели устанавливают специальные металлические гильзы.

   Использование металлических гильз с заглушками позволит предотвратить возгорание по причине замыкания

3. Трубы для кабельной трассы выбирают с таким условием, чтобы их внутренний диаметр был заполнен не более чем на 40%. Для прокладки кабеля лучше использовать медные трубы: они недешевы, но легко поддаются гибке, резке и обработке срезов. Срезы необходимо зачистить и отшлифовать их края, чтобы не повредить оболочку кабеля заусенцами и острыми кромками. Трубы крепят к стенам с помощью хомутов, к металлическим гильзам их крепят с помощью развальцовки медной трубы внутри гильзы.

   Образец крепления проводки к потолку

4. Кабель протягивают через трубы и сразу проверяют изоляцию его жил к корпусу трубы – это позволит выявить возможные повреждения изоляции о края труб еще во время прокладки кабеля.

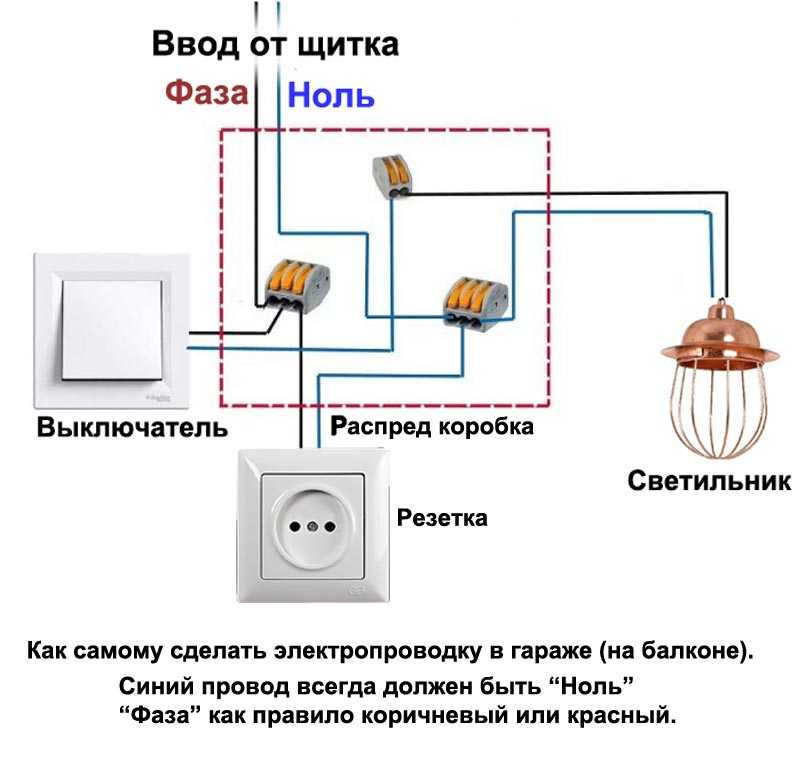

5. Разделывают кабель, при этом в распределительных коробках оставляют запас длины не менее 20 см – это позволит впоследствии сделать перемонтаж при необходимости. Жилы кабеля в распределительных коробках соединяют на скрутку и изолируют колпачками СИЗ.

   Изолирование проводки колпочками СИЗ

6. Разделывают кабели и подключают их к выключателям, розеткам и групповым атоматическим выключателям. При этом соблюдают цветовую маркировку проводов.

Внешнюю прокладку кабеля выполняют в кабель-канале, выполненном из самозатухающего пластика. Кабель-канал бывает различных размеров, и представляет собой короб, закрывающийся крышкой с защелкой. Цвет кабель-канала может быть как белый, так и имитирующий деревянную фактуру, поэтому он вполне эстетично выглядит на бревенчатых стенах.

Кабель канал для прокладки внешней электропроводки

Технология  прокладки кабеля в кабель-канале:

1. Размечают трассу прокладки кабеля и выбирают размер кабель-канала, соответствующий количеству кабелей и их сечению. Снимают крышку с кабель-канала и крепят короб к деревянной поверхности на саморезы с шагом в 50 см.
2. Устанавливают распределительные коробки в местах соединения кабелей.
3. Розетки и выключатели при таком способе прокладки кабеля используют только для внешней проводки. Снимают крышки, основание розетки или выключателя крепят к стене саморезами.
4. Укладывают кабели в кабель-канал, закрывают короб крышкой. Запас кабеля при этом можно уложить в кабель-канал, если позволяет место.
5. Соединяют концы кабеля в распределительных коробках согласно схеме. Разделывают кабель и подключают его к розеткам, выключателям, автоматам.

   Кабель канал – отличный способ который позволяет спрятать электропроводку

Заземление и УЗО

Заземление необходимо по условиям эксплуатации большинства бытовых приборов, если их корпус выполнен из металла. В частном доме заземление можно выполнить самостоятельно.

Для заземления понадобится три металлических штыря или уголка длиной 3 метра, а также обрезки уголка длиной около метра, которыми необходимо соединить штыри. Технология выполнения заземления такова:  выкапывают траншею в форме равностороннего треугольника со стороной 1 метр и глубиной не менее 30 см, по углам траншеи в землю вбивают трехметровые штыри или уголки, соединяют их между собой короткими отрезками с помощью сварки. В одном из углов выполняют отверстие, и с помощью болта и гайки крепят заземляющий проводник, который выводят в распределительный щиток и присоединяют к заземляющей шине. К этой же шине присоединяют все заземляющие жилы кабелей – они имеют желто-зеленую изоляцию.

Заземление в частном доме

УЗО – устройство защитного отключения – необходимо для защиты человека от поражения электрическим током в случае утечки тока на металлический корпус бытовой техники или при повреждении изоляции. УЗО реагирует на несоответствие токов, выявляя даже самую малую утечку. УЗО имеет два параметра, по которым его выбирают: номинальный ток и ток утечки.

Номинальный ток УЗО выбирается на порядок выше, чем ток автоматического выключателя в данной цепи. Ток утечки – в зависимости от типа помещения и подключаемого оборудования. Так, для ванной комнаты необходимо УЗО с током утечки 10 mA, а для остальных помещений достаточно значения этого параметра 30 mA. Схема подключения УЗО приведена на рисунке.

Схема подключения устройства защитного отключения

Испытания электропроводки

После монтажа необходимо вызвать специалистов электролаборатории, чтобы они произвели весь необходимый комплекс замеров: сопротивление изоляции, сопротивление заземляющего проводника и петли «фаза-ноль», выполнили прогрузку автоматов и проверку УЗО. После испытаний вам будет выдан протокол, который позволит подтвердить правильность выполнения электромонтажных работ перед энергоснабжающей организацией – протокол может понадобиться при опломбировании счетчика электроэнергии.

Испытание электропроводки

Схему электропроводки со всеми поправками и замечаниями рекомендуется наклеить на внутреннюю поверхность стенки распределительного щитка – это обеспечит наглядность в случае возникновения неисправностей электропроводки. На схеме необходимо указать, какой автоматический выключатель питает каждую группу и что к ней подключено.

Электропроводка в деревянном доме, выполненная с учетом всех рекомендаций, вполне безопасна и прослужит длительное время.

Схемы подключения для бытовых электрических цепей

Схемы подключения для выключателей света. Многочисленные схемы для выключателей света, в том числе: петля выключателя, диммер, переключаемые розетки, комбинированное устройство выключателя, два выключателя света в одной коробке и многое другое.

Схемы подключения комбинированных выключателей — схемы подключения комбинированного выключателя/розетки для управления освещением или другой нагрузкой или для управления самим собой.

Схемы подключения настенных розеток — схемы для всех типов бытовых электрических розеток, включая: дуплексные, GFCI, розетки на 15, 20, 30 и 50 ампер.

Схемы подключения для 3-позиционных переключателей. Схемы для 3-позиционных цепей переключателей, включая: свет в начале, середине и конце, 3-позиционный диммер, несколько источников света, управление розеткой и советы по поиску и устранению неисправностей.

Схемы подключения 4-позиционного переключателя. Схемы для 4-позиционного переключателя, в том числе: различные места расположения источников и источников света, диммер для 4-позиционных цепей, проводка для 4-ходовых цепей и советы по поиску и устранению неисправностей.

3-х и 4-х позиционные выключатели для управления несколькими источниками света. Схемы проводки для управления несколькими осветительными приборами с 3-х и 4-х позиционными переключателями.

Схемы подключения для комплекта вентилятора/освещения. Схемы включают в себя: использование выключателя освещения для управления вентилятором и освещением, отдельный регулятор освещенности и скорости вращения вентилятора, регулятор освещенности и вентилятор с вытяжной цепью.

Схемы подключения вытяжного вентилятора в ванной. Схемы включают: таймер вентилятора, один переключатель, комбинированный переключатель gfci и два переключателя в одной выходной коробке.

Схемы подключения нескольких розеток — схемы подключения нескольких розеток, включая схемы для дуплексных розеток и прерывателей замыкания на землю.

Схемы подключения двух розеток в одной коробке — подключение двух розеток, двух выключателей, розетки и выключателя в одной коробке.

Схема подключения выходного выключателя GFCI. Схемы включают проводку для мусоропровода или осветительного прибора, управляемого комбинированным выключателем, как с защищенными, так и с незащищенными схемами.

Схемы подключения прерывателя цепи замыкания на землю — схемы для розеток GFCI, включая защиту дуплексных розеток в цепи и GFCI в конце цепи.

Схемы подключения автоматических выключателей — подключение блока выключателя, выключателя GFCI, а также автоматических выключателей на 15, 20, 30 и 50 ампер.

Схемы подключения розеток с выключателем — схемы подключения выключателя для управления розеткой с различным расположением и несколькими розетками в одной цепи.

Схемы для добавления нового светильника — Проводка для добавления света от существующей цепи выключателя или розетки.

Схемы для добавления новой розетки — схемы подключения для добавления розетки от существующего выключателя или розетки.

Схемы подключения дверного звонка — подключение проводных дверных звонков и дверных звонков с батарейным питанием, включая добавление адаптера переменного тока для питания старого дверного звонка.

Схемы подключения лампы — подключение стандартной настольной лампы, трехконтактной розетки и старинной лампы с четырьмя лампочками и двумя выключателями.

Добавление новой настенной электрической розетки. Как проложить кабель за плинтусом, чтобы добавить новую розетку.

Соединение косички — Как зачистить и нарезать электрические провода в распределительной коробке.

Как подключить розетки и выключатели — Как выбрать и заменить выключатели света и дуплексные розетки.

Прокладка кабеля за стенами – Методы поиска источника электроэнергии и прокладки нового кабеля в стенах и потолках.

Обрамление нового потолочного вентилятора. Установка обрамления и подвешивание нового потолочного вентилятора и комплекта освещения.

Формула для расчета силы тока. Использование значений напряжения и силы тока для расчета мощности, потребляемой устройством, включает таблицу стандартных значений мощности для бытовых устройств и приборов.

Глоссарий электрооборудования для бытовых систем

Электрическая схема дома – все, что вам нужно знать

1. Что такое электрическая схема дома?

Схема соединений представляет собой графическое представление электрической цепи, где элементы контура и сигнальные соединения между устройствами и источником питания показаны обычными способами в виде упрощенных форм. Таким образом, электрическая схема дома — это электрическая схема дома.

А 9Схема электропроводки дома 0082 представляет собой схему электропроводки для любой электрической цепи в вашем доме, которая нарисована наиболее наглядно, чтобы в случае необходимости она могла легко направлять электрика (или вас самих). Диаграмма состоит из соединений между элементами схемы и их отношений к источнику питания и от него.

Учитываются размеры помещения, а также точки входа и выхода, сделанные с учетом простоты доступа к этим точкам.

Схемы электропроводки дома можно определить следующим образом:

Это визуальное представление или дизайн всей системы электропроводки или схем дома (или комнаты), который помогает в создании системы распределения энергии, которая может использоваться для питания различного оборудования и приборов в доме посредством надлежащего установка и эксплуатация различных элементов, включенных в проект, таких как электрические розетки, основание счетчика, выключатели и выключатели и многое другое.

В этой статье мы поговорим о различных аспектах базовой схемы электропроводки дома. Мы поймем, что это такое, зачем нам это нужно, какие преимущества мы можем получить от этого, а также принципы и символы, задействованные во всем процессе. Наконец, мы возьмем несколько примеров и посмотрим, как мы можем нарисовать электрическую схему дома.



2. Почему мы используем электрическую схему дома?

Не может быть сомнений в важности электрической схемы дома. Но тем не менее, мы должны рассмотреть необходимость его использования. Как я уже сказал, это жизненно важная часть электропроводки в вашем доме. Причины следующие:

Финансовые:

Электрик может только оценить количество проводки, необходимой для установки электрической системы. С другой стороны, электрическая схема дома может дать точное значение. Скажите, что ваш электрик не использует электрическую схему дома, это может привести к серьезной неэффективности. Возможны два варианта развития событий:

Во-первых, без точной суммы ваш электрик может в конечном итоге использовать больше проводки, что может привести к потере дополнительной установки и, следовательно, к пустой трате денег;

Во-вторых, может случиться и обратное: меньшее количество проводки означает трату времени на покупку оставшейся проводки, что приводит к задержке работ и неэффективному расчету затрат.

Сроки:

Не только финансы, но и сроки работы. Без достаточного количества проводки вам нужно будет купить больше или дождаться доставки новой установки. Это может затруднить сроки работы, особенно в крупных проектах, таких как многоквартирный дом или кондоминиум.

Предотвращение травм:

При работе с электрическими системами нас всех учат заботиться о вашей безопасности. Травмы могут случиться где угодно, когда угодно и по многим причинам. Полезная схема электропроводки дома может показать электрикам, где лежат точки повреждения во всей сети. Это может помочь им избежать острых мест, открытых проводов под напряжением и многих других подобных сценариев. Травма будет означать задержку во времени, а также дорогостоящий больничный счет. Таким образом, электрическая схема дома также служит самым безопасным средством лечения в таких случаях.

Таким образом, мы можем сказать, что без электрической схемы дома установка правильной электрической системы является практически невыполнимой задачей даже для самого опытного электрика.



3. Стандартные символы на схеме домашней проводки

На схемах проводки используется набор специальных символов, обозначающих различные элементы цепи, такие как выключатели, лампочки, электрические розетки, выключатели, детекторы дыма и многое другое. Есть статья, посвященная электрическим символам.

В следующей таблице перечислены наиболее важные символы вместе с их именами.

Помимо этих 20 символов, есть некоторые символы освещения, электричества и телекоммуникаций, а также символы стен, корпусов или конструкций, которые используются в электрической схеме дома.



4. Примеры схем электропроводки дома

В этом разделе мы рассмотрим три примера схем электропроводки дома, для спальни, ванной комнаты и подвала дома. Найдите больше шаблонов электрических планов.

Схема электропроводки в спальне

Рассмотрим простую спальню с двумя лампочками и одним потолочным вентилятором. Схема электропроводки дома в этом случае будет выглядеть следующим образом.

Здесь мы видим, что провода под напряжением, нейтраль и заземление имеют цветовую маркировку для справки: красный, черный и зеленый цвета соответственно. Первый выключатель подключается к лампочке номер один, а выключатель номер три подключается ко второй лампочке. Это простые соединения с соответствующими проводами под напряжением и нейтралью. Второй переключатель подключается к потолочному вентилятору через диммер или регулятор для увеличения или уменьшения скорости вращения вентилятора.

Схема подключения ванной комнаты

Рассмотрим следующую схему подключения ванной комнаты. Здесь мы видим три выключателя в центральном распределительном щите. Первый переключатель соединяет четыре 60-ваттные лампочки слева над умывальником. Второй выключатель подключается к центральному потолочному вентилятору и двум 50-ваттным светильникам, подключенным к третьему выключателю.

Линейное напряжение T-stat 180 В подключено к напольному обогревателю.

Схема электропроводки в подвале

Как мы видим на следующей схеме электропроводки в подвале, квадратные узоры — это выключатели, а круглые или прямоугольные узоры — это осветительные приборы. На простой электрической схеме показаны последовательные и параллельные соединения различных электроприборов, таких как лампочки. Различные участки, окрашенные в разные цвета, здесь не представляют собой цветовую маркировку проводов.



5. Как нарисовать электрическую схему дома с помощью EdrawMax?

Здесь мы рассмотрим шаги, необходимые для создания электрической схемы дома с помощью EdrawMax. Однако, прежде чем мы начнем, есть несколько вещей, которые вам нужно знать об интерфейсе.

Шаги

• Шаг 1: Запустите чертеж, следуя указанному пути: Доступные шаблоны > План этажа > Электрика и телекоммуникации > открывается страница чертежа
• Шаг 2: Перетащите символы из библиотеки символов в пространство рисования и поместите их в нужное место.
• Шаг 3: Соедините символы либо с помощью символа провода из библиотеки символов, либо с помощью кнопки изогнутого соединителя на панели инструментов.
• Шаг 4: Наконец, сохраните свою работу и экспортируйте ее из меню «Файл» и поделитесь ею с помощью параметра «Экспорт и отправка».

EdrawMax Онлайн

Создайте более 280 типов диаграмм онлайн

Доступ к диаграммам в любом месте и в любое время

Все на рабочем столе + Сообщество шаблонов

Управление командой и сотрудничество

Интеграция личного облака и Dropbox

ПОПРОБУЙТЕ ОНЛАЙН

EdrawMax Desktop

Создайте более 280 типов диаграмм

Поддержка Windows, Mac, Linux

Полный доступ к ресурсам и шаблонам

Локальное программное обеспечение для бизнеса

Безопасность данных корпоративного уровня

СКАЧАТЬ СКАЧАТЬ СКАЧАТЬ

СКАЧАТЬ

6.

Советы по эффективному рисованию схемы электропроводки дома

• Убедитесь, что предусмотрено достаточно розеток для спальни, ванной комнаты и кухни. Вы должны держать по крайней мере три в каждом случае.
• Четко представьте, где вы хотите расположить мебель, и расположите розетки соответственно для обеспечения легкого доступа.
• Наружное освещение также важно, поэтому старайтесь размещать розетки рядом с дверями.
• Разумно решите, как будет проложена проводка. Чтобы не было утечек, перекрестных соединений или любых других факторов, связанных с безопасностью, нигде не держите открытые провода под напряжением.



7. Часто задаваемые вопросы по электрической схеме дома

Что такое электропроводка дома?

Электропроводка в доме соединяет провода от главного распределительного щита с электрическими устройствами в доме, такими как розетки, вентиляторы и светильники. В него входят электрические кабели и другие аксессуары, которые распределяют непрерывную подачу электроэнергии на различные электроприборы в доме. Электропроводка необходима для правильной работы выключателей, выключателей и электрических розеток. Обычно при разводке дома также устанавливаются розетки и розетки.

В проводке дома, какой цвет является горячим, и что означают цвета проводки дома?

Черный, синий и желтый цвета обозначают горячие провода в электропроводке дома. Горячий провод несет электричество от выключателя и подает его ко всем электроприборам в доме. Мы используем проводку дома цвета , когда делаем электрическую цепь, и это необходимо для безопасности устройств и для составления плана проводки дома, прежде чем он будет установлен в доме. Белый и серый провода холодные, но по ним может проходить электричество, и к ним небезопасно прикасаться.

Что такое электрическая схема однофазного дома?

Схема однофазной электропроводки дома изображает компоновку и компоненты однофазной цепи. Он также широко известен как силовая цепь переменного тока. На графике представлены два провода, один для подачи электричества, а другой в качестве нейтрального провода.
