Водяной теплый пол своими руками – пошаговая инструкция с видео и фото монтажа

Содержание:

  1. Преимущества и недостатки водяного тёплого пола
  2. Устройство водяного тёплого пола
  3. Особенности подготовки помещения
  4. Требования к помещению
  5. Требования к основанию
  6. Как выбрать и рассчитать трубы
  7. Виды труб
  8. Расчёт размера труб
  9. Выбор схемы укладки контура и его монтаж
  10. Выбор коллекторно-смесительного узла
  11. Монтаж тёплого водяного пола на бетонную стяжку
  12. Слои водяного тёплого пола
  13. Гидроизоляция
  14. Демпферная лента
  15. Укладка утеплителя
  16. Армирование
  17. Укладка и крепление труб
  18. Подключение и заполнение контура — гидравлические испытания
  19. Установка маяков
  20. Подготовка раствора, заливка стяжки
  21. Деформационные швы
  22. Трещины на стяжке
  23. Укладка финишного покрытия
  24. Видео инструкции

Сегодня тёплый водяной пол является популярной системой обогрева, обладающий несложной технологией укладки, имеющий приемлемую стоимость и доступные расходы при эксплуатации. Кроме того, в отличие от электрических систем, излучающих электромагнитные волны, он полностью безопасен для здоровья человека.

Важно, что технология укладки является не сложной, поэтому произвести монтаж водяного тёплого пола своими руками не составит труда практически каждому домашнему мастеру. А важным плюсом самостоятельного монтажа станет снижение общих затрат, что несомненно отразиться на общей стоимости эксплуатации и установке данной системы отопления.

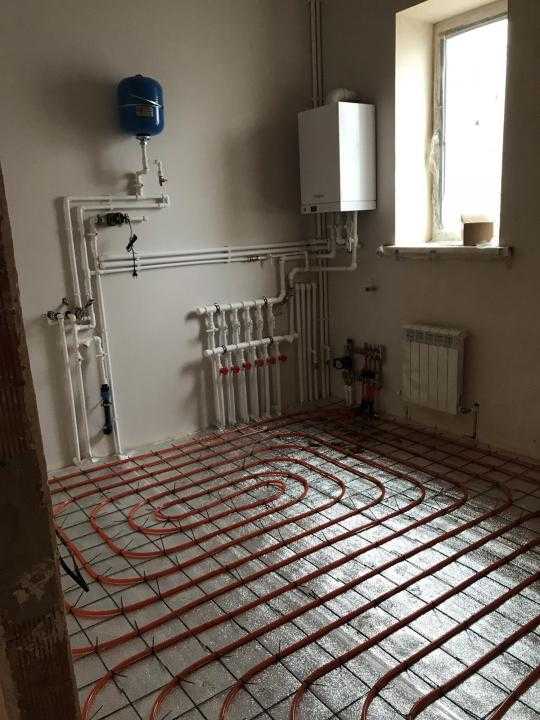

Как укладывать теплый пол: для водяного теплого пола трубы с горячей водой укладывают змейкой или улиткой. Для электрического пола, различные нагревающие элементы устанавливаются по определенным технологиям.

Предлагаем так же узнать как сделать теплый пол в ванной от полотенцесушителя или в квартире от центрального отопления.

Основной плюс гидравлических полов — обеспечение горизонтального равномерного прогрева помещения. При этом распространение тепла происходит вертикально, что создаёт здоровый микроклимат, в отличие от радиаторных устройств. Особенно рекомендован монтаж такой системы для помещений с высокими потолками.

Если рассматривать водяные конструкции с эстетической стороны, то они также выигрывают, так как не видны, и не занимают полезного пространства. Помимо этого, как уже говорилось выше, они более экономичны при использовании.

Эффективность работы водяных полов зависит от  хорошей теплоизоляции, ведь повышенный уровень теплопотерь снижает теплоотдачу. Но монтаж такой системы в ванной комнате или туалете имеет свои недостатки — возможность перегрева поверхности, так как чаще нагревательный элемент подсоединяется к полотенцесушителю.

Кроме того, такие полы отрицательно сказываются на высоте помещения, ведь «пирог» подразумевает наличие толстого слоя бетонной стяжки. Также, бетонная заливка значительно утяжеляет конструкцию, поэтому требуется провести работы по укреплению перекрытий.

Устройство водяного тёплого пола

Водяной тёплый пол имеет многослойную сложную конструкцию, каждый слой несёт свою функцию. Состоит из: основания, гидро и тепло прослойки, армирующего изделия, нагревательного элемента и стяжки из бетона.

На стяжку кладётся подложка, на которую монтируется напольное покрытие, оно должно иметь специальный значок, говорящий о возможности его укладки на тёплые системы.

Места соединения стен и стяжки, а также границы водяного контура следует проложить демпферной лентой, это поможет компенсировать расширения бетона при изменениях температуры.

Чаще, самостоятельная укладка данной нагревательной конструкции производится «мокрым» способом, то есть путём заливки цементно-бетонной стяжки. Но возможен «сухой» монтаж, он применяется в домах с деревянными перекрытиями.

Особенности подготовки помещения

В связи с тем, что конструкция тяжёлая, с большой протяжённостью труб и соединительных узлов, то монтаж имеет свои технологические особенности.

Вследствие чего нужно производить укладку каждого слоя строго по инструкции. Но сначала мы разберем особенности подготовки помещения.

ТЕПЛЫЙ ПОЛ за 1 день! Водяной теплый пол своими руками часть 1


Смотрите это видео на YouTube

Требования к помещению

 Водяной тёплый пол рекомендован для сооружения в частных строениях — узнайте как произвести монтаж своими руками на бетонный пол. В многоэтажных домах, помимо большой нагрузки на перекрытия, есть риск подтопления квартиры снизу.

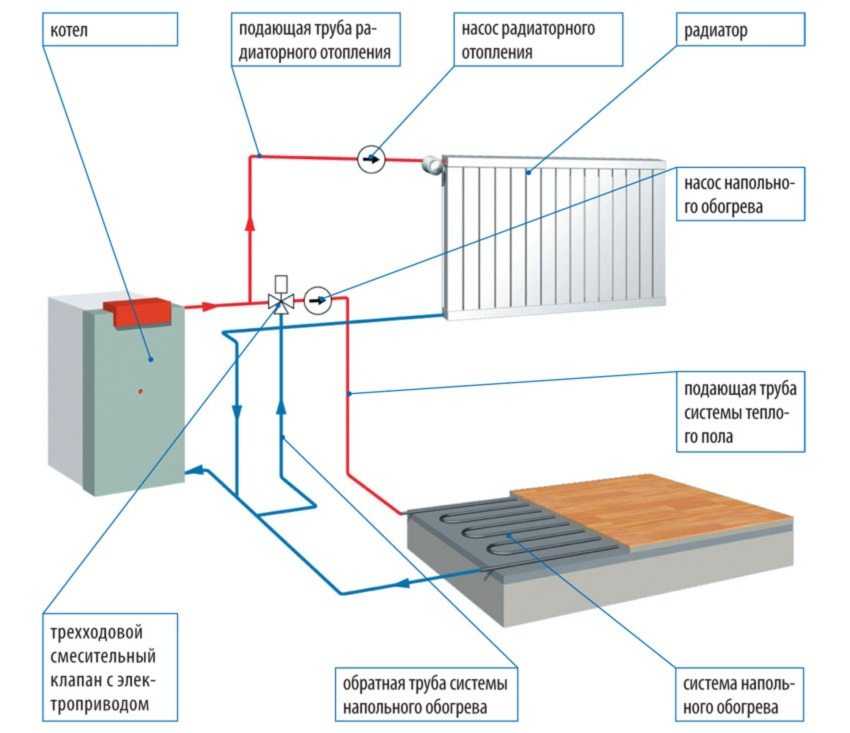

Кроме того, контур с теплоносителем присоединяется к общей отопительной системе, но она чаще всего не предназначена для данной цели. Это может привести к холодным стоякам в вашей или в соседней квартире. С этим, связано нежелание соответствующих органов выдавать разрешающую документацию на монтаж данной системы в многоэтажных домах.

Сегодня, часто в новостройках монтируют две системы: одну для стандартного отопления, а другую для тёплых полов.

Идеальное решение — делать водяной тёплый пол самому, еще в момент строительства дома. При монтаже конструкции в готовом доме, следует учитывать:

  • высоту потолков, так как такое сооружение приводит к значительному их понижению;
  • размер дверных проёмов — требуемая их высота не меньше 210 см;
  • прочность основания.

Кроме того, показатель потерь тепла должен быть не выше 100 Вт/м2.

Требования к основанию

Как правильно при монтировании водяного пола обязательным условием является наличие ровного и чистого чернового покрытия. Если жильё старое, нужно произвести демонтаж старой половой стяжки, и выровнять основание.

Процесс — сложный и продолжительный по времени, но он необходим. После чего, основание тщательно очищается от мусора и пыли.

Чтобы водяной пол работал хорошо, нужна горизонтальная основа без перепадов, допустимы отклонения не более 10 мм. При обнаружении трещин или изъянов, их нужно заделать.

Если вы владелец нового жилья с панельными перекрытиями, то монтаж нагревательных элементов можно производить прямо на них.

Как выбрать и рассчитать трубы

Прежде, чем начать самостоятельные работы по сооружению гидропола, следует правильно выбрать вид труб и рассчитать оптимальный размер диаметра.

Трубы для теплого пола. Рекомендации специалистов // FORUMHOUSE


Смотрите это видео на YouTube

Виды труб

Сегодня выпускается большое количество видов труб,  предназначенных для укладки в водяные тёплые полы, они изготавливаются из различного материала.

Профессионалы советуют при самостоятельном монтаже, отдавать предпочтение полиэтиленовым трубам сшитого типа PEX или PERT. Идеальный вариант — PE-Xa, имеющие наибольшую плотность сшивки (85%).

Это даёт возможность использовать аксиальные фитинги, имеющие надвижной конец, их можно смело монтировать в бетонную конструкцию. Кроме того, в случаи залома таких труб, не сложно вернуть им первоначальную форму с помощью строительного фена, нагрев участок излома.

Читайте статью: бывают ситуации, когда необходимо соединить трубы между собой в стяжке, пробили трубопровод или нужно его удлинить — узнайте как это сделать.

В контурах PERT отсутствует свойство памяти, поэтому его допустимо применять лишь с цанговыми фитингами, которые не рекомендуется скрывать в стяжку. Но если система смонтирована из цельных труб, то соединительные узлы будут только на коллекторе, и такой вид труб вполне подойдёт.

Специалисты рекомендуют использовать при монтаже водяных систем модель PE-Xa или PERT со слоем поливенилэтиленом, который бывает снаружи или внутри. Лучше устанавливать трубы с внутренним слоем EVOH.

К сведению! Выбирая контур PE-Xa, его можно самому  протестировать. Отрезок трубы нужно заломить, а затем прогреть этот участок при помощи строительного фена. Если изделие качественное, оно примет изначальную форму.

Кроме того, часто устанавливаются металлопластиковые трубы — цена не дорогая и они не сложны в монтаже. Есть медные трубопрокатные изделия, которые дороже по стоимости, и требуют защиту при заливке бетонного раствора от щелочного воздействия.

Ещё один вид труб, рекомендованных для тёплых полов — композитные. Состоят из двух слоёв сшитого полиэтилена с фольгой между ними. Наличие неоднородного материала, который имеет разный коэффициент расширения при нагревании, может вызвать расслоение контура.

При выборе модели, необходимо учитывать:

  • бренд (Rehau, Tece, KAN, Uponor) — это гарантия качества;
  • маркировку;
  • сертификат соответствия на продукцию;
  • учитывать коэффициент теплового расширения труб;
  • стоимость комплектующих необходимых при монтаже.

Расчёт размера труб

Для водяных полов выпускаются три основные размера труб: 16*2, 17*2 и 20*2 мм. Наиболее популярные размеры для монтажа 16*2 и 20*2.

Перед приобретением нагревательного контура следует провести расчет размера. Если вы не уверены, что сможете сами сделать его правильно, лучше доверьте это профессионалам. Для этого, требуется определиться:

  • со схемой расположения водяного тёплого пола;
  • с участками пола, где будет размещаться мебель, и монтироваться сантехника  (трубы под мебелью не устанавливаются).

Изделие с диаметром 16 мм, должно иметь контур длиной не больше 100 метров, при 20 мм — 120 м. То есть, каждый должен занимать максимум 15 кв. м, иначе давление в системе будет недостаточное.

Если помещение большой площади, оно делится на несколько контуров. Они должны иметь одинаковый размер, разница допускается в приделах 15 метров. При наличии хорошей теплоизоляции, стандартный укладочный шаг — 15 см, допустимо уменьшить его до 10 см.

При укладочном шаге:

  • 15 см — потребуется 6,7 метров нагревательного элемента на 1 кв, м;
  • 10 см — 10 м.

Кроме того, при расчёте размера водяного пола учитываются теплопотери, мощность системы, материал труб, перекрытий и полового покрытия.

Стандартная формула определения размера контура — обогреваемую площадь в м. кв. нужно разделить на шаг укладки в метрах. К данному показателю добавить размер завитков и расстояние до коллектора.

Выбор схемы укладки контура и его монтаж

Выбирая схему монтажа и производя расчёт шага, следует брать во внимание, что жидкость, проходя по контуру, остывает, поэтому установку нужно делать от наружных стен. Это поможет уберечь обогреваемое помещение от проникновения холодного воздуха.

От схемы укладки нагревательного элемента зависит уровень прогрева помещения:

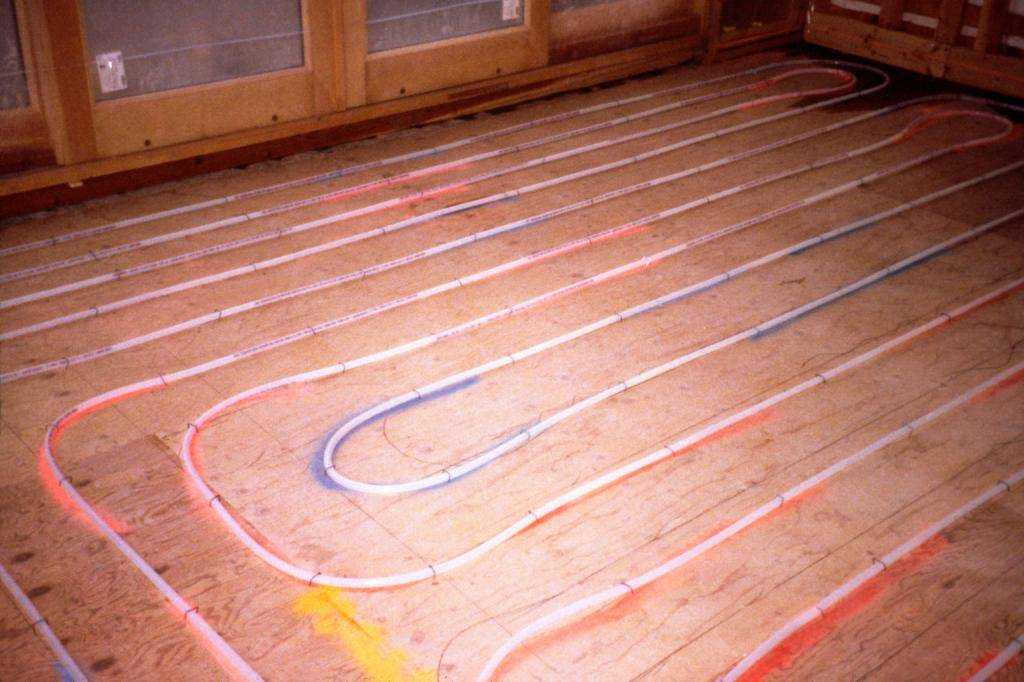

  • «змейка» — наиболее простой способ для самостоятельного монтажа, степень нагрева уменьшается постепенно;
  • «улитка» — процесс сложнее, зато осуществляется равномерный прогрев комнаты с внутренними стенами.

Производя монтаж тёплой водяной конструкции, учитываются данные расчёта и схема укладки. Стандартный укладочный шаг делается 15 см, а контуры длиннее 100 метров, нужно разделить на несколько.  Помимо этого, каждая комната должна иметь отдельный контур.

Муфты или фитинги устанавливаются лишь при устранении обрывов или проведении ремонтных работ пола с обогревом.

 Кроме того, подготавливая расчёт и схему, учитывается гидравлическое сопротивление, оно зависит от количества поворотов, чем их больше, тем сопротивление выше. Каждый подсоединённый к коллектору контур должен иметь одинаковое данное значение.

Выбор коллекторно-смесительного узла

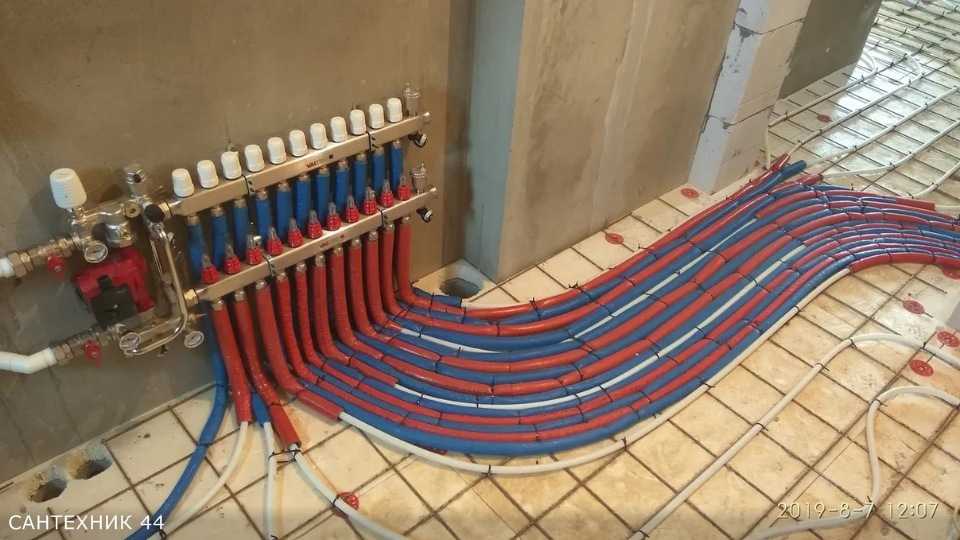

Выбор коллектора (см. виды, принцип работы и монтаж коллектора, схема подключения и настройка) напрямую связан с количеством контуров, которые планируется монтировать. Устройство должно обладать столькими выходами, сколько их будет иметь конструкция водяного пола.

Прибор позволяет осуществлять регулировку и подачу нагретого теплоносителя в систему, и отводить его обратно в устройство после отработки.

Самая простая модель корректора имеет лишь вентиля запорного типа, и с помощью него нельзя производить регулировку работы конструкции. Более дорогие устройства оборудованы клапанами для регулировки, они дают возможность самостоятельно устанавливать уровень интенсивности водяных потоков, в отдельности для каждого контура.

Помимо этого, обязательный атрибут любого коллектора — воздухоотводящий клапан и сливной кран, для аварийных случаев. Чтобы устройство работала нормально, следует лишь раз произвести настройку всех клапанов, согласно требуемым параметрам.

Стоит заметить, что чаще устанавливаются не дорогие модели коллекторов. Но если у вас нет потребности в экономии, то лучше купить модель с сервоприводами, и имеющую смесительные узлы. Данный прибор позволяет автоматически регулировать степень нагрева подаваемой воды в водяной пол.

Установка коллектора осуществляется непосредственно в отапливаемом помещении или в комнате рядом. Для монтажа прибора изготавливается специальный шкаф, его стандартный размер 50 на 50, а глубина 12 — 15 см. Размещается он выше поверхности тёплого водяного пола. Не редко, чтобы коллекторный шкаф не портил интерьер помещения, его утапливают в стене.

Коллектор для теплого пола. Три способа настройки расходомеров.


Смотрите это видео на YouTube

Монтаж тёплого водяного пола на бетонную стяжку

Осуществлять самому монтаж тёплой водяной конструкции с бетонной стяжкой — это трудоёмкий и продолжительный процесс, так как требуется около месяца, чтобы бетон застыл.

Сооружение конструкции  состоит из нескольких пошаговых действий, о них мы расскажем ниже.

ТЕПЛЫЙ ПОЛ В ГОТОВОЙ СТЯЖКЕ СВОИМИ РУКАМИ. ПРОСТО ИЛИ ЛЕГКО?


Смотрите это видео на YouTube

Слои водяного тёплого пола

Прежде, чем монтировать пол своими руками, следует ознакомиться как с технологией укладки, так и со слоями «пирога» пола, которые предстоит класть. Каждый слой укладывается строго в определённой последовательности. Толщина конструкции составляет от 8 до 14 см, а нагрузка на перекрытия около 300 кг/кв.м.

Разберем из чего состоит теплый пол, его конструкцию:

  • основания — надёжного и прочного;
  • слоя пароизоляции — используется плёнка из полиэтилена толщиной не меньше 0,1 мм;
  • утеплителя — применяется экструдированный пенополистирол;
  • армирования — оно придаёт прочность сооружению;
  • нагревательных элементов — труб, уложенных согласно схеме;
  • бетонной стяжки с пластификатором — толщина её от 3 до 5 см.

Если отапливаемый пол кладётся на грунт, то «пирог» следующий:

  • насыпной грунт — 15 см;
  • щебневые фракции — 10 см;
  • песок — 5 см;
  • черновая стяжка;
  • гидроизоляционный материал;
  • демпферная лента;
  • утеплитель — 5 см;
  • арматурная сетка;
  • нагревательные элементы;
  • цементно-бетонная стяжка.

После затвердевания бетона, на поверхность производится монтаж настила и укладывается финишное покрытие.

Гидроизоляция

Укладывать гидроизоляционный слой, как уже говорилось выше, нужно на подготовленный черновой пол, он должен быть ровным и чистым.

В качестве гидроизоляционного материала используется обычная полиэтиленовая плёнка, её следует класть внахлёст, одну полосу на другую и на стены (20 мм). Для герметичности, стыки необходимо проклеить при помощи скотча.

Демпферная лента

Демпферная лента предназначена для компенсации расширений бетонной стяжки при нагревании системы. Она защищает поверхность от растрескивания. Стандартная толщина монтажной ленты составляет 5 — 8 мм, а высота от 10 до 15 см.

При нагреве бетона до 40°С, происходит его расширение в размере 0,5 мм на 1 метр.

Проклеивается она по периметру обогреваемого помещения, на стыке стен и пола. Лента должна быть выше стяжки, а её излишки, по завершению укладки,  обрезаются ножом. Кроме того, при наличии нескольких контуров, ей обкладываются их границы.

Укладка утеплителя

Монтируя тёплый пол своими руками, важно правильно выбрать вид утеплителя. От него зависит эффективность работы устройства, ведь он не позволяет в пустую расходовать тепло.

Есть множество видов материала для теплоизоляции, но специалисты рекомендуют два:

  1. Экструдированный пенополистирол — степень теплопроводности низкая и высокая механическая прочность. ЭППС не подвергается воздействию влаги, так как не поглощает её. Кроме того, обладает приемлемой стоимостью. Производится данный вид прокладки в плитах размером 50 на 1000 мм или 600 на 1250 мм, и толщиной 20, 30, 50, 80 и 100 мм. Изделие оснащено защёлкивающимися пазами, что позволяет сделать прочную стыковку.

Листы пенополистирола оборудованы фольгированным слоем, что приводит к удорожанию продукции. А вот существенной пользы от него нет, так как отражающее свойство не работает в непрозрачной среде. Кроме того, цементная смесь является щелочной, она разъест фольгу.

  • Профильные полистирольные маты — высокопластичны, оснащены специальными бобышками, между ними прокладываются трубы. Также, бобышки служат фиксатором для нагревательных элементов. В них, контур крепится с шагом 50 мм. Использование мата значительно упрощает процесс монтажа, но по стоимости они выше пенополистирольного утеплителя. Толщина плит от 1 до 3 мм, а по размеру бывают 500 на 1000 или 600 на 1200 мм.

Самостоятельно производя монтаж водяного тёплого пола, нужно правильно выбрать толщину утеплителя. Для этого требуется придерживаться следующих правил:

  • при укладке нагревательных полов на грунт, минимальная толщина утеплителя должна быть 100 мм, рекомендовано устанавливать два слоя по 50 мм, расположенных перпендикулярно друг другу;
  • при монтаже на первом этаже достаточно — 50 мм;
  • проводя теплоизоляцию в комнатах над тёплыми помещениями — 30 мм.

 Листы утеплителя кладутся по всему периметру площади, и фиксируются к основанию. Если используются плиты ЭППС, то они крепятся с помощью тарельчатых дюбелей в местах стыков и по центру.

Армирование

Потребность в армирование при самостоятельном монтаже тёплых водяных полов заключается в том, что сетка придаёт прочность конструкции, обеспечивает равномерное распределения тепла и к ней фиксируются элементы нагрева.

Стандартный диаметр прутьев арматурной сетки колеблется от 4 до 5 мм, а ячейки бывают разного размера, их необходимо выбирать в зависимости от укладочного шага.

Специалисты советуют класть два армирующих слоя. Первый — на утеплитель, а второй поверх нагревательных элементов (труб). Сетки между собой соединяются при помощи проволоки.

Совет! Если вы не хотите укладывать два слоя армирования, то прежде чем устанавливать сетку на утеплитель, следует под неё сделать подпорки, чтобы при заливке раствора, он смог протечь под арматуру.

Укладка и крепление труб

Настил нагревательных элементов — самый ответственный этап, при установке тёплых водяных полов. Кроме того, хорошо иметь приспособление, чтобы производить размотку труб в бухтах, так как снятие их кольцами запрещено, создаётся большое напряжение, что мешает при монтаже.

Недопустимо снимать контур с неподвижной бухты, её нужно крутить. Кутить можно самим, но при помощи приспособления это сделать проще.

Если плиты утеплителя имеют разметки, то процесс монтажа значительно упростится. При отсутствии таковых, их следует нанести самостоятельно. Необходимо маркером на плитах сделать метки в соответствии с шагом укладки нагревательного элемента. После чего, используя малярную нить провести отбивку линии и прочертить трассу для контуров.

При самостоятельном монтаже водяных труб, нужно помнить, что требуется отступать от стен 15 — 20 см. Идеально, если каждый контур будет единый, без швов, и с максимальным размером 100 мм. Монтаж следует делать по схеме, в соответствии с расчётом. Допустимый шаг у стен — 10 см, ближе к центру — 15 см.

Установку контура нужно производить с самых удалённых зон от коллектора. Кроме того, транзитные участки изделия следует утеплить вспененным полиэтиленом, это позволит сохранить энергию и не даст теплу расходоваться по дороге. При этом, оба конца должны выходить к месту, где будет установлен коллекторный шкаф.

Для фиксации контура используются крепёжные профили, которые необходимо прикрутить к полу дюбелями. После чего, трубы прижимаются к армирующей сетке и закрепляются пластиковым крепежом. Нельзя сильно пережимать трубу, петля должна свободно прилегать к ней.

Изгибать контур нужно аккуратно, особенно изготовленный из полиэтилена, ведь данный материал подвержен деформации. Трубы из полипропилена гнуть сложно, они пружинят. Поэтому, при монтаже тёплого пола, их фиксируют прямо к сетке с большим радиусом угла. В случае появления белого пятна или полос, материал считается испорченным, и использовать его нельзя.

Если вы производите монтаж металлопластиковых труб диаметром 16 или 20 мм, то их можно согнуть своими руками, не применяя специальный инструмент.

Совет! При угле загиба небольшого радиуса, чтобы он получился ровным, и изделие не лопнуло, процесс загиба производится в несколько подходов (путём перехватывания рук). Чтобы получился угол 90°С, потребуется 5 — 6 раз.

Подключение и заполнение контура — гидравлические испытания

После самостоятельного монтажа нагревательных труб, устройство следует подключить, и проверить на работоспособность и целостность:

  1. Подключение. Самый распространённый способ, произвести подключение водяного тёплого пола — распределительный узел. Основная его цель — повышение давления, осуществление температурной регулировки и равномерной подачи теплоносителя в несколько контуров. Есть разные приборы — с ручной или автоматической регулировкой.

Подключение системы заключается в подсоединение обоих концов трубы к разводке коллектора зажимными фитингами. Кроме того, при помощи коллектора устройство тёплый пол подключается к основной отопительной системе или к специально оборудованному котлу.

Выбирая нагревательный котел, важно учитывать его мощность, она должна ровнять мощности всех участков пола с небольшим запасом.

Котлы имеют вход и выход для воды, которые оснащены запорными клапанами.

Также, для циркуляции теплоносителя требуется обустроить насос. Чаще, он входит в комплект с котлом, но если отапливаемая площадь большая, потребуется ещё один.

  • Заполнение системы. Прежде, чем производить заливку бетонной стяжки, следует заполнить систему и провести её гидравлическое испытание. Так как в случаи неисправности, провести ремонт системы залитой бетоном будет сложно. Для этого, к сливному выходу коллектора требуется подсоединить шланг и вывести его в канализацию.

Совет! Чтобы проще было отслеживать выход воздуха из системы, лучше использовать прозрачный шланг.

Коллектор, отвечающий за подачу теплоносителя, оснащён шаровым краном, к нему производится подключение водопроводной воды. А к одному из выходов соединённых с контуром тёплого пола подсоединяется опрессовочный насос.

Процесс заполнения системы выглядит следующим образом:

  • закрываются все каналы тёплого пола, за исключением одного, при этом, все воздухоотвотчики открываются;
  • производится подача воды, и по сливному шлангу отслеживается степень её чистоты и выход воздуха из системы;

Внутри трубы могут быть покрыты технологической смазкой, её нужно смыть водой.

  • когда весь воздух выйдет и вода станет полностью чистая, сливной кран закрывается, после чего перекрывается заполненная система;
  • при наличии нескольких контуров, такие действия необходимо проделать с каждым;
  • после того, как промыты и заполнены все контуры, следует закрыть кран, через который подаётся вода.

По завершению процедуры, в трубах не должен остаться воздух, а вода должна идти идеально чистая.

Если в процессе испытания гидрополов обнаружена протечка, то она устраняется сразу, но сначала необходимо сбросить давление в системе.

  • Опрессовка. Чтобы провести опрессовку, требуется специальный насос, о котором уже говорилось выше,  он должен быть подключён к выходу системы тёплого пола.

Последовательность опрессовочного процесса:

  • все подключённые к коллектору контуры требуется открыть;
  • наполнить ёмкость насоса водой и открыть кран подачи;
  • при помощи насоса нужно нагнать давление в системе, оно должно превышать рабочее в 2 раза (6 атм), контроль его осуществляется по манометрам, расположенным на насосе и коллекторе;
  • после повышения давления, необходимо визуально осмотреть весь трубопровод и его соединения;
  • через полчаса, снова поднять давление до 6 Бар и провести осмотр, ещё через 30 минут действия повторить, при обнаружении протечек, давление сбрасывается и они устраняются;
  • при отсутствии протечек, давление вновь следует поднять до 6 Бар и оставить на сутки;
  • если, по истечению этого времени давление упало не больше чем на 1,5 Бар — значит, вы правильно собрали систему.

Согласно закону физики, когда в трубах поднимается давление, они пытаются выпрямиться. Если их фиксация сделана не прочно, то при испытании возникнут неприятные сюрпризы. В дальнейшем, когда контур будет залит бетоном, этого можно не опасаться.

Установка маяков

Чтобы сделать самому ровную стяжку, её нужно заливать по маячкам. В качестве маячков, при монтаже тёплого водяного пола специалисты советуют использовать гипсокартоновый профиль.

Установка маяков производится в соответствии с  уровнем чистового пола, за минусом толщины полового покрытия. Для закрепления направляющего профиля применяются подушки из раствора, на них кладётся гипсокартоновое изделие и выравнивается уровнем.

Хотя у такого способа есть минус — если профиль провалится ниже необходимого уровня, его потребуется достать и добавить под него раствор. Поэтому, рекомендована под маячками жёсткая опора, можно использовать дюбеля. Верх шляпки должен возвышаться над поверхностью стяжки.

Стандартный монтаж маячков — 30 см от стен, с небольшим расстоянием между ними, так как происходит оседание раствора, и на поверхности могут появиться ямочки. Рекомендованные отступы между маячками 1,5 м, тогда подойдёт 2-х метровое правило для выравнивания.

Процесс установки маячков выглядит так:

  1. От стен, расположенных с правой и левой стороны от входа, делается отступ 30 см и прочерчиваются линии, которые будут служить отметкой для размещения крайних маяков.
  2. Пространство между линиями разделяется на одинаковые части, их максимальных размер 150 см. Одна полоса должна размещалась напротив входа.
  3. По сделанным разделительным отметкам чертятся параллельные линии, на них помечаются места размещения негелей, шаг установки 40 — 50 см.
  4. Перфоратором делаются отверстия, в которые они устанавливаются.

Для выравнивания негелей лучше применять лазерный уровень. Если вы монтируете маяки своими руками, и у вас нет такого уровня, его можно арендовать. Хотя, возможно сделать данную работу и с помощью обычного уровня, только времени потребуется больше.

  • Поверх шляпок шурупов кладётся профиль. Но, чтобы маячки были хорошо зафиксированы, до момента их установки на шляпки негелей, следует сделать растворные горки с шагом 1 метр, немного выше будущей стяжки. Затем профиль устанавливается на место и придавливается, а выступивший излишний раствор удаляется.

Ровность установленных маячков, также проверяется уровнем.

Подготовка раствора, заливка стяжки

Бетонная стяжка, которой заливается водяной тёплый пол, подвержена не только механическим нагрузкам, но и деформациям под воздействием температуры, поэтому требования к ней повышенные. И обычный раствор из бетона тут не подойдёт, нужно использовать пластификатор или фибру, в качестве добавок.

Применение пластификатора снижает соотношение воды с цементом в растворе, увеличивает подвижность и повышает прочность стяжки. Степень подвижности — один из важнейших показателей качественного раствора для заливки греющих полов, так как он должен хорошо проникнуть под трубы, и легко выпускать воздух. По консистенции, добавки выпускаются в сухом и жидком виде.

Фибра значительно увеличивает прочность конструкции, и практически полностью исключает риск образования трещин. Она бывает металлической, полипропиленовой и базальтовой. Для тёплых водяных полов предназначена фибра из полипропилена и базальтовая. Стандартная норма фибры на 1 м3 — 500 грамм.

В магазинах представлено большое количество смесей, в их составе уже есть пластификатор и фибра. Конечно, готовые растворы обладают высоким качеством, и их применение существенно упрощает процесс заливки пола, но обойдутся они дороже, чем приготовленные своими руками.

Обязательное условие, которое следует соблюдать при изготовлении смеси самому, является механизация процесса (использование бетономешалки или строительного миксера), так как требует получить высококачественный раствор.

При самостоятельном изготовлении цементно-бетонного состава, для заливки водяного тёплого пола, рекомендовано применять марку портландцемента не ниже М-400. Кроме того, дата его производства не должна превышать больше полугода.

Песок, для использования в растворе, требуется просеять, промыть и просушить. Речной песок для этих целей не подходит, он имеет правильную форму, что не очень хорошо.

Песок и цемент в растворе должен находится в пропорциях 3 к 1. Воды необходимо приблизительно 1/3 от количества цемента, на мешок (15 кг) 15 литров. Но использование добавок уменьшает соотношение воды и цемента, поэтому добавлять воду нужно постепенно.

По технологии, изготовление раствора для монтажа тёплого пола отличается при использовании разных устройств. Если применяется миксер, то сначала, на небольших оборотах размешиваются сухие компоненты — цемент, песок и распушённая фибра. И лишь потом, добавляется вода с пластификатором. Готовится смесь минут 7.

В бетономешалке процесс выглядит с точностью наоборот. В неё наливается вода с пластификатором, затем постепенно подсыпается сначала цемент, потом песок, после чего снова цемент и в завершении заливается остаток воды. Фибра добавляется в процессе замеса понемногу, обязательно в распушённом виде. Приготавливается раствор в течении 3 — 5 минут.

Готовый бетонный раствор имеет однородный цвет и пластичен по консистенции. Если сжать его в кулаке, не должна выступать жидкость. Можно положить раствор кучкой, если он не растекается, а лишь слегка осел, то качество хорошее.

Прежде чем начать заливку водяного тёплого пола, нужно пропылесосить поверхность от пыли. Также, необходимо закрыть окна в комнате, так как противопоказаны сквозняки и попадание прямого солнца.

Все работы по возведению стяжки следует проводить за один раз. Поэтому, при проведении самостоятельной заливки требуются помощники. Кроме того, в устройстве должно быть установлено рабочее давление — 2 атмосферы.

Укладку раствора нужно начинать с дальнего угла комнаты, и проводить заливку полосами согласно маячкам. Заканчивать процесс необходимо полосой у выхода. При выравнивании, не следует пытаться сразу сделать идеальную поверхность. Важно, чтобы не было больших ям. Минимальный слой раствора над нагревательными элементами должен составлять 3 см.

В таком виде стяжка оставляется на 1 — 2 дня, пока она немного не схватится, чтобы по ней можно было ходить. После этого начинаются работы по зачистке. Сначала удаляется демпферная лента, которая возвышается над поверхностью, при помощи строительного ножа.

Затем, острым краем правило, прижимая его к маячкам, короткими, резкими движениям от себя зачищается бетон. Делается это, пока маячки не оголятся полностью. Образовавшийся мусор от затирки убирается, поверхность сбрызгивается водой и накрывается полиэтиленом.

Через день маячки удаляются, а оставшиеся от них борозды затираются раствором. Поверхность вновь смачивается и накрывается. Смачивать стяжку необходимо ежедневно, на протяжении 10 дней. До полного затвердевания бетонной поверхности, её требуется выдержать не менее 28 дней, до этого времени включать систему нельзя.

Узнайте как правильно включить водяной теплый пол первый раз.

Деформационные швы

Если температурные зазоры расположены не правильно или отсутствуют, то это может вызвать разрушение стяжки. Поэтому, возникает необходимость в обустройстве усадочных швов если:

  • площадь помещения превышает 30 м. кв;
  • размер стен более 8 м;
  • помещение имеет значительную разницу в длине и ширине, больше чем в 2 раза;
  • комната изгибистой формы.

Для этого, по периметру швов уложить демпферную ленту. Нужно, чтобы армирование в местах шва разделялось. А зазор, предназначенный для деформации, в основании имел толщину 10 мм.

Верхнюю часть шва обработать герметиком. При наличии не стандартного помещения, его следует поделить на части, прямоугольной или квадратной формы.

При прохождении нагревательных элементов через швы, они монтируются на этих участках в гофре, она должна закрывать их по 30 см с каждой стороны. Не следует размещать швы внутри контура.

Если, вы хотите укладывать  плитку — как половое покрытие, то велика вероятность, что она отклеиться на участках деформационных швов. Поэтому, следует одну часть плитки монтировать на клей, а вторую на герметик.

В случаи необходимости сделать дополнительное разграничение, можно применять способ неполных деформационных швов. Делаются они мастерком, толщиной на 1/3. Когда бетон застынет, они также заделываются герметикам.

Трещины на стяжке

Не редко, после застывания стяжки, на ней появляются трещины. Их образование вызвано следующими причинами, если:

  • утеплитель низкой плотности;
  • плохое уплотнение раствора;
  • отсутствует пластификатор;
  • слишком толстая стяжка;
  • нет усадочного шва;
  • быстро высох бетон;
  • соотношение компонентов в растворе неправильное.

Избежать образование трещин в стяжке просто:

  • применять утеплитель плотностью не ниже 35-40 кг/м3, а лучше выше;
  • раствор для заливки делать пластичный по консистенции, с добавками фибры и пластификатора;
  • комнаты большой площади разделять усадочными швами;
  • не допускать быстрого застывания бетона, путём накрывая полиэтиленовой плёнкой на следующий день после заливки.

Укладка финишного покрытия

Выбирать нужно только то финишное покрытие, которое предназначено именно для монтажа на тёплые полы. На упаковках таких изделий можно найти специальный значок, который говорит об этом.

Идеальное покрытие для самостоятельного монтажа на гидропол — керамаплитка или керамогранит. Использование ламината, линолеума или ковролина, в качестве отделки полов с обогревом допустимо, но лишь при наличии маркировки, разрешающей монтаж на тёплые конструкции. Укладывать напольное покрытие следует только на хорошо высохшую бетонную стяжку.

Произвести самому монтаж в частном доме или квартире тёплого водяного пола под силу каждому. Несмотря на то, что времени и труда потребуется не мало, но в конечно итоге, ваше жилище станет уютным и комфортным.

Видео инструкции

ВОДЯНОЙ ТЁПЛЫЙ ПОЛ — СВОИМИ РУКАМИ


Смотрите это видео на YouTube

Теплый пол. 10 ошибок, КОТОРЫЕ НЕЛЬЗЯ ДОПУСКАТЬ


Смотрите это видео на YouTube

5 ключевых правил монтажа водяного теплого пола


Смотрите это видео на YouTube

Теплый пол под плитку в ванную своими руками в доме: Инструкция +Видео

Вы решились на ремонт в ванной комнате и перед вами встал давний вопрос, теплый пол в ванной комнате под плитку- это необходимость или роскошь? Ответ на него не столь очевиден. Начнем с того, что теплый пол в ванной – это не система отопления вашего помещения, это, скорее, дополнительный комфорт в вашей ванной.

Содержание:

  • 1 Выбор теплого пола для ванной комнаты
    • 1.1 Водяные теплые полы
    • 1.2 Электрический теплый пол
    • 1.3 Инфракрасный теплый пол

Многие говорят, что теплый пол гарантирует защиту от образования плесени и грибка во влажном помещении, но при отсутствии хорошей вентиляции особой разницы в данном вопросе вы не увидите.

Конечно, выходить расслабленным и распаренным из горячей ванны на ледяную кафельную плитку ситуация неприятная, но и ее можно решить другими способами.

Можно точно рекомендовать оснастить пол вашей ванной комнаты обогреваемым полом в том случаи, если в вашем доме живут либо маленькие дети, либо, наоборот, пожилые люди, так как этот факт напрямую может влиять на состояние их здоровья.

Итак, решение принято – тёплому полу быть в вашей ванной.

Возникает следующий вопрос – какую конструкцию выбрать?

Принципиально различаются две технологии – водный или электрический обогрев.

Водяные теплые полы

Следует сразу оговориться, что данный вид запрещен в домах с централизованной системой отопления, поэтому если у вас квартира отапливается городскими коммунальными службами – это не ваш вариант.

Если же вы обладатель квартиры или частного дома с индивидуальной системой отопления, то вы можете рассматривать данную технологию как приемлемую.

Рассмотрим основные этапы монтажа водяных теплых полов:

  1. Требуется определить местоположение питающего коллектора, смонтировав и подключив его к системе отопления вашего дома. Это важно, так как всю систему труб придется ориентировать на подключение к месту монтажа коллектора.
  2. Подготовить пол к укладке труб, для этого необходимо обеспечить максимальную ровность пола, возможно, придётся сделать тонкую выравнивающую стяжку. Затем следует уложить пленку гидроизоляции с небольшим нахлёстом на стенки. По периметру стены необходимо закрепить демпферную ленту, которая предназначена для компенсации теплового расширения стяжки.
  3. Поверх гидроизоляции укладывается теплоизоляционное полотно из вспененного полиэтилена с фольгированным внешним покрытием. Затем монтируется армирующая сетка, предназначенная для закрепления водных трубок и в дальнейшем упрочнения бетонной стяжки.
  4. На армирующую сетку производится монтаж трубок водяного теплого пола. Самыми распространенными схемами монтажа трубопровода, это «змейкой» и «спиралью». В целях экономии следует воздержаться от укладки трубопровода в местах, где планируется монтаж сантехники и установка мебели. Расстояние между трубами может колебаться от 10 до 15 см. Трубы не должны проходить ближе 8 см от стен.
  5. После окончания монтажа труб и подключения системы к коллектору необходимо осуществить тестовый запуск теплого пола, что бы убедиться в его работоспособности. Система должна проработать без протечек и сбоев не менее 5 часов. После этого система отключается.
  6. На следующем этапе поверх системы водяного теплого пола необходимо уложить бетонную стяжку. Застыть она должна естественным образом, без дополнительного обогрева. После окончательного застывания стяжки можно приступать к укладке керамической плитки. При покупке плиточного клея необходимо убедиться в том, что он предназначен для укладки плитки на теплый пол.

Следует отметить, что после монтажа всех элементов водного теплого пола высота пола поднимитесь минимум на 40мм. Так же надо иметь в виду, что система управления и сам коллектор займет значительное место. Если вы планируете иметь несколько независимых контуров обогрева, то контрольное и распределительное оборудование для дополнительного контура потребует так же дополнительного места для монтажа.

Электрический теплый пол

Монтаж электрического теплого пола во многом идентичен монтажу водяного пола.

Но электротехнические компоненты такой системы гораздо компактнее – система управления представлена небольшой коробкой терморегулятора и подключенного к нему термодатчика, а трубопроводы заменены на рулонные маты, в которые уже вмонтирован термопровод.

 Монтаж такой системы значительно проще и займет меньше времени.

Подготовка к укладке и монтаж системы отопления, так же аналогична монтажу водяного обогрева:

  • Требуется очистить и выровнять плоскость пола.
  • Затем необходимо уложить термопокрытие вверх стороной, на которую нанесена фольга.
  • Далее следует расстелить маты с термопроводом с учётом покрытия площади необходимой для обогрева. Наши маты необходимо зафиксировать на термопокрытии. Это можно сделать специальным скотче.
  • После монтажа системы обогрева необходимо протестировать всю систему, что бы убедиться в ее работоспособности, и только затем приступать к укладке чистового пола.
  • Чистовой пол в виде керамической плитки может быть уложен непосредственно поверх нагревательных матов, а можно сначала сделать цементную стяжку, а затем, поверх нее уложить плитку.

Как уже было сказано выше, монтаж электрического теплого пола гораздо проще водяного. Это связано ещё и с тем, что многие производители продают свою продукцию в комплекте, так что покупателю не потребуется тратить время и силы, что бы подбирать и подгонять разные детали системы. К отрицательным факторам стоит отнести относительную дороговизну такого пола.

Инфракрасный теплый пол

Следующим этапом развития систем отопления полов можно считать пол с инфракрасными элементами обогрева. В основе технологии этого пола лежит такой же принцип как им у электрического теплого пола.

 Отличием являются нагревательные маты, которые в данном случае представляют собой полотно с нанесенной на него термопленкой.

Эта пленка выполнена в виде карбоновой мембраны, под которой находятся медные провода. Такие маты можно разрезать на более мелкие фрагменты, так как технология позволяет в дальнейшем соединить фрагменты в целостное полотно.

Монтаж инфракрасного теплого пола аналогичен монтажу электрического обогреваемого пола. Стоимость такого пола ещё выше, чем электрического, но простота монтажа и удобство дальнейшей эксплуатации делают данную технологию все более популярной у потребителей.

При определенных навыках, вы сможете своими руками смонтировать любой из описанных теплых полов в своей ванной комнате.



Водяной теплый пол от отопления своими руками: монтаж, схемы подключения, видео

Содержание

  • 1 Планирование и выбор материалов
    • 1.1 Можно ли подключиться к системе центрального отопления
    • 1.2 Определяем толщину «пирога»
    • 1.3 Схемы подключения греющих контуров
    • 1.4 Подбираем стройматериалы и комплектующие
  • 2 Технология монтажа монолитного теплого пола
  • 3 Устройство напольного отопления без стяжки
  • 4 Заключение

Предусмотреть напольный обогрев в процессе строительства частного дома – задача непростая, но вполне решаемая. Гораздо сложнее сделать водяной теплый пол от существующего отопления загородного коттеджа либо квартиры. Как своими руками правильно уложить и подключить греющие контуры в подобной ситуации, читайте в данной статье.

Планирование и выбор материалов

Чтобы успешно интегрировать теплые полы в действующую систему отопления, нужно предварительно решить несколько серьезных вопросов:

  1. Получить разрешение на подключение к сети центрального отопления, если речь идет о квартире многоэтажного дома.
  2. Выяснить, какую высоту можно выделить под «пирог» напольного обогрева, не поднимая порогов межкомнатных дверей.
  3. Определить точки присоединения к существующей системе и рационально подобрать схему.
  4. Подготовить стройматериалы, трубы и сантехническую арматуру.

Каждый пункт подготовительного плана предлагается рассмотреть отдельно.

Можно ли подключиться к системе центрального отопления

Просто взять и врезать греющие контуры в общие поквартирные стояки нельзя. Напольный обогрев отнимет ощутимую часть тепла у соседей, которые подадут жалобу в управляющую компанию, а вы схлопочете крупный штраф за несанкционированное вмешательство в работу сети.

Совет. Не подключайтесь к стоякам на собственный страх и риск. Попытайтесь оформить разрешение надлежащим образом. Если получите однозначный отказ, задумайтесь о подогреве электрическими теплыми полами.

Когда можно надеяться на положительное решение вопроса:

  • в новостройке с индивидуальными вводами отопления от общего стояка, проходящего по техническим помещениям;
  • в квартире первого этажа при верхней подаче теплоносителя либо отдельном подключении из подвала;
  • в жилище последнего этажа при нижней разводке подающей магистрали.

При вертикальной разводке согласование может получить владелец верхней квартиры, когда теплоноситель подается снизу

Идея квартирного подключения базируется на том, что батареи вашей квартиры – последние по счету. Дополнительная нагрузка на стояк в виде отопительных контуров не повредит соседям. Правда, организация – поставщик тепловой энергии вправе потребовать монтаж индивидуального узла учета и разработку проектной документации. Жильцам остальных квартир получить разрешение проблематично.

Определяем толщину «пирога»

Основная проблема при устройстве водяного напольного обогрева в жилом доме – малое расстояние от основания пола (плит перекрытия) до низа дверного проема. Обычно эта высота равна толщине стяжки и составляет 6—10 см. Ситуация с деревянными полами аналогична – ширина лаг, куда укладываются доски покрытия, лежит в пределах 50—150 мм.

Важный момент. Перед тем как сделать теплый пол в обжитой квартире, существующую стяжку придется разбить до основания, а деревянный настил полностью разобрать. Иначе «пирог» не поместится, а поднимать пороги дверей или делать на входе ступеньку – решение неконструктивное.

Существует всего 1 способ уместить греющие контуры в толщину 50 мм – применить настильную систему с металлическими пластинами – распределителями тепла, показанную на схеме.

Состав «пирога» выйдет таким:

  • слой плотного полимерного утеплителя 30 мм;
  • металлические пластины с канавками;
  • греющие трубы Ø16 мм;
  • тонкое напольное покрытие – ламинат или кафельная плитка, если речь идет о ванной комнате.

Справка. Для укладки теплораспределительных пластин применяются специальные пенополистирольные маты с бобышками либо готовые модули из дерева.

Из-за высокой цены подобных систем мастера нередко предлагают установить пластины между досок 2—2,5 см толщиной, уложенных на слой вспененного полиэтилена 8—10 мм (Пенофола). Мы не рекомендуем реализовывать такие решения – малый теплоизоляционный слой пропустит львиную долю тепла к соседям снизу или в подвал частного дома.

При высоте порогов 10 см устраиваются монолитные теплые полы со стяжкой. В основание закладываются полистирольные плиты 30—40 мм толщиной, остальные 6—7 см остаются под стяжку и чистовое покрытие.

Схема «пирога» теплых полов со стяжкой

Схемы подключения греющих контуров

Один из важнейших вопросов, который необходимо решить до начала работ, — как подключить водяной теплый пол к существующей системе отопления. Мы предлагаем следующие варианты:

  1. В квартире с индивидуальным тепловым вводом – по классической схеме со смесительным узлом, установленным в прихожей. Шкаф с коллектором аккуратно заделывается внутрь стены.
  2. В частном доме желательно подключаться напрямую от газового или другого котла, используя распределительную гребенку и узел смешивания.
  3. В квартирах с двухтрубными стояками контур каждой комнаты присоединяйте прямо к сети возле радиаторов отопления. Регулирование температуры производится термоголовками типа RTL.
  4. В многоквартирных домах с однотрубными стояками не обойтись без монтажа смесительных узлов с циркуляционным насосом.

Схема подключения при поквартирной раздаче тепла

Примечание. Присоединение теплых полов к отопительным магистралям без насоса и узла смешивания можно реализовать практически в любой двухтрубной системе. Как это правильно делается, читайте ниже.

Теплоноситель, приходящий от котла либо из сети централизованного теплоснабжения, имеет температуру 50—90 °С, что неприемлемо для теплых полов. Температурный график нагревательного контура лежит в пределах 35—45 °С, максимум – 55 °С (если трубы замоноличены в стяжке).

Схема присоединения теплых полов к котлу через двухходовой клапан

Чтобы приготовить воду требуемой температуры, используются смесительные узлы с двух— или трехходовым клапаном и циркуляционным насосом, перекачивающим теплоноситель по контурам. В централизованных системах отопления лучше применять схему с двухходовым клапаном, в индивидуальных – с трехходовым.

Справка. Качество теплоносителя в сетях центрального отопления слишком низкое – вода насыщена ржавчиной и прочими примесями. Чем проще и надежнее подобрать оборудование, тем дольше оно прослужит без проблем.

Схема подключения напольного отопления к котлу через трехходовой клапан

Отдельное подключение контуров к двухтрубным магистралям производится через термоголовки типа RTL, ограничивающие обратный поток теплоносителя, когда температура воды на выходе превышает установленное значение. Смесительные узлы, коллекторы и циркуляционные насосы не применяются.

Схема подключения ветвей без дополнительного насоса

Для присоединения теплого пола достаточно купить готовый блок с термостатическим краном и головкой RTL, помещенной внутрь аккуратной пластиковой коробки. Подобные изделия предлагает известный бренд Oventrop, название – RTL Unibox.

Схема подсоединения к однотрубной вертикальной системе

Доступно о различных вариантах подключения напольного обогрева к существующей системе расскажет эксперт в своем видео:

Подбираем стройматериалы и комплектующие

Когда вы правильно выбрали схему подсоединения, рассчитать нужное количество материалов довольно просто. Надо узнать площадь кухни, спальни и остальных помещений, где планируется монтировать теплые полы. Плюс подобрать схему укладки и расстояние между трубами.

По закупке материалов дадим следующие рекомендации:

  1. Трубопроводы греющих контуров раскладываются в виде улитки либо змейки. Принципиальной разницы нет, но при выполнении работ своими руками проще провести трубы змейкой.
  2. Чтобы не определять шаг укладки сложным расчетом, возьмите среднее значение из диапазона 10—15 см.
  3. Оптимальный вариант трубы для теплого пола – металлопластик либо сшитый полиэтилен с диаметром условного прохода DN10 мм (наружный – 16 х 2 мм). Не берите материалы неизвестных фирм, чьи изделия могут не отвечать требованиям качества.
  4. Утеплитель – пенопласт плотностью не ниже 35 кг/м³ или экструдированный пенополистирол 40 кг/м³ и выше. В качестве гидроизоляции допускается применить фольгированный «Пенофол» толщиной 5 мм, он послужит дополнительной теплоизоляцией.
  5. Распределительный коллектор лучше покупать с расходомерами (ротаметрами). Байпас с перепускным клапаном в случае с централизованным отоплением обязателен.
  6. Смесительный узел дешевле собрать самому из отдельных комплектующих, нежели приобретать в готовом виде.

Также при устройстве теплых полов используются расходные материалы – демпферная лента (клеится по периметру комнаты), клипсы для крепления труб и гидроизоляционная пленка, закладываемая под утеплитель. На стяжку идет готовая строительная смесь, чей расход указан на упаковке.

Для греющих контуров «сухого» типа придется купить полистирольные плиты с бобышками и теплораспределяющие пластины (лучше из алюминия). Модульные комплекты из дерева обойдутся дороже. Бюджетный вариант – провести трубы между обычными досками толщиной 20 мм, уложенными на утеплитель своими руками.

Совет. Если перепад высот между основанием и дверными проемами составляет 10—20 см (например, на балконе, лоджии), наращивайте толщину «пирога» за счет утеплителя. То есть, берите теплоизоляционные плиты не 30, а 50 или 100 мм. Результат – повышение энергоэффективности помещений и экономия тепла.

Технология монтажа монолитного теплого пола

После демонтажа половых конструкций – стяжки или деревянных лаг – основание следует очистить и выровнять под укладку теплоизоляционных плит. Трещины в перекрытии и по углам заполните раствором, бугры и наплывы сбейте. Вынесите мусор и максимально уберите пыль (в идеале – специальным строительным пылесосом).

Пошагово технология устройства теплых полов в жилой квартире выглядит так:

  1. Железобетонное основание покройте глубокопроникающей грунтовкой с целью обеспыливания. Землю под первым этажом частного дома следует утрамбовать и выполнить бетонную подготовку толщиной 4—5 см.
  2. Расстелите полотна гидроизоляционной пленки с нахлестом 10 см, проклеивая стыки скотчем. Минимальный напуск на стены считается так: толщина утеплителя + высота будущей стяжки.
  3. Уложите термоизоляционные плиты и оклейте стены по периметру комнаты демпферной рантовой лентой на высоту стяжки.
  4. Выполните греющие контуры из труб согласно выбранной схеме раскладки. Закрепите их пластиковыми фиксаторами к утеплителю с шагом 30—40 см. Второй вариант – фиксировать трубы одноразовыми хомутиками к кладочной сетке.
  5. Присоедините подводки к коллектору либо к термостатическому вентилю с головкой RTL, но к существующему отоплению не подключайтесь. Закачайте в контур воду для проверки герметичности системы.

Примечание. Вместо гидроизоляционной пленки допускается использовать «Пенофол» толщиной 4—5 мм, укладывая его фольгой кверху. Полотна размещаются без нахлеста и проклеиваются алюминиевым скотчем.

При использовании регулирования с помощью термоголовок RTL длина трубопровода в контуре не должна превышать 60 м, иначе комната прогреется неравномерно. Испытание на герметичность проведите рабочим давлением 3 Бар в загородном доме и 6—7 Бар в квартире с централизованным теплоснабжением. Выдержите указанное давление в течение 24 часов.

Убедившись в герметичности соединений, переходите к заливке стяжки, не опорожняя контуров. Минимальная толщина цементно-песчаного монолита – 5 см, максимальная – 10 см. Чтобы в процессе приготовления раствора не ошибиться в пропорциях, рекомендуется работать с готовой сухой смесью для заливки полов, содержащей пластификатор.

Как правильно забетонировать полы в гараже, читайте в подробной инструкции.

Дальнейшие работы по подключению теплых полов к существующей отопительной сети ведутся спустя 20—28 дней (точный период застывания указан на мешках строительной смеси). Контуры присоединяются согласно выбранной схеме, после чего настилается финишное покрытие. Наглядно технология монтажа напольного обогрева показана в видеоролике.

Устройство напольного отопления без стяжки

С помощью деревянной модульной системы или матов, оснащенных бобышками, сделать теплые полы несложно. Отличие от предыдущей технологии – отсутствие цементной стяжки и укладка финишного покрытия прямо на утеплитель либо доски.

Существует более простой и дешевый способ вместить водяные контуры на перепаде высот 5 см:

  1. Уложите поверх гидроизоляции плиты экструзионного пенополистирола толщиной 50 мм, имеющие боковые соединительные замки.
  2. Разметьте на утеплителе трассы прокладки труб и вырежьте под них пазы термоножом или острым инструментом.
  3. Установите в канавки металлические пластины и проложите трубопроводы.
  4. Настелите ламинат либо другое тонкое покрытие.

Заключение

Прежде чем сделать напольный обогрев внутри обжитой квартиры с работающей системой отопления, убедитесь в технической возможности подключения и закладки труб в толщу полов. Если перепад высот между основанием и проемом двери не достигает 5 см, остается 2 варианта: поднимать пороги и дверные коробки или отказаться от затеи. Решение зависит от желания устроить теплый пол и бюджета, который вы готовы выделить на строительство.

Водяной теплый пол в квартире своими руками: Инструкция по установке!

Содержание

  • 1 Чем водяной пол лучше электрического?
  • 2 Общее устройство теплого водяного пола в квартире
  • 3 Видео – водяной теплый пол в квартире, укладка труб
  • 4 Расчет водяного теплого пола
  • 5 Используемые трубы
  • 6 Способы укладки труб
  • 7 Расчет длины труб

Многие современные квартиры имеют системы обогрева, отличные от традиционных.  Большую популярность в настоящее время приобретают теплые полы, кстати недавно мы уже писали, как сделать теплый пол от отопления. Они могут иметь разные конструкции и заслуженным уважением пользуются теплые полы с теплоносителем в виде воды. Теплый пол создаст в вашей квартире поистине уютную атмосферу. Его использование не только делают квартиру или частный дом комфортабельным, по и позволяет существенно экономить на счетах за отопление, так как теплый водяной пол может использоваться только в необходимых ситуациях и на важных участках.

Делаем водяной теплый пол в квартире

При создании водяного отопления пола поток энергии идет по направлению снизу вверх, по естественной траектории, равномерно обогревая весь объем помещения, создавая комфортные условия в нижней части комнаты, то есть именно в той области, где происходит основная жизнедеятельность. Возле пола температура повышается на несколько градусов по сравнению с потолочными областями, что благотворно влияет на человеческий организм.

Кроме того, теплые полы благотворно влияют на сохранность финишных напольных покрытий, увеличивая срок их службы.

Организация теплого водяного пола в вашей квартире позволит вам отказаться от установки радиаторов отопления и даст возможность применить нестандартные дизайнерские решения, например установить большие панорамные окна.

Подключение водяного теплого пола

Чем водяной пол лучше электрического?

Электрическая система нагревания пола может первоначально показаться более экономичной, чем использования водяного теплоносителя. Однако, при длительной эксплуатации, теплые полы с водой, используемой в качестве теплоносителя выглядят более предпочтительно с экономической точки зрения. В длительной перспективе расходы на водяное отопление выглядят более предпочтительно, чем электрический обогрев. Немаловажным фактором, влияющим на выбор жидкостного теплого пола, является и то, что электрическое отопление может создавать неблагоприятные электромагнитные поля.

Обратите внимание!. Необходимо помнить, что систему обогреваемых полов с жидкостным носителем следует подключать именно к магистральным трубам водяного отопления. Не допускается ее интеграция в систему горячего водоснабжения.

Прежде всего, такой подход запрещен на законодательном уровне (за исключением строительства новостроек, где теплые обогреваемые полы включены в проект). Также питание обогреваемых полов от ГВС вызывает значительное охлаждение теплоносителя, то есть воды, что вряд ли понравится вашим соседям.

Общее устройство теплого водяного пола в квартире

Итак, система теплых полов с теплоносителем-водой в первом приближении выглядит как водопроводные трубы, проложенные между основанием стяжки и окончательным покрытием пола. В качестве теплоносителя может использоваться горячая вода из обычного отопления или специальная жидкость (этиленгликоли или антифризы), нагреваемая в системе.

Основными элементами системы обогреваемых полов с жидкостным теплоносителем являются трубы, тепловая изоляция, крепежные узлы, система управления и арматурные устройства, регулирующие поток теплоносителя.

Видео – водяной теплый пол в квартире, укладка труб

Расчет водяного теплого пола

Для того, чтобы произвести расчет материалов, необходимых для организации теплого водяного пола, прежде всего, необходимо ответить на вопрос: в каком качестве будет конструироваться эта система? Существует два основных варианта применения теплых водяных полов: в качестве основного вида отопления, исключающего другие типы и в качестве дополнительного, предназначенного для создания локальной комфортной среды.

Кроме того, для расчета потребных материалов необходимо оценить следующие факторы: площадь отапливаемого помещения, его характеристику (например, материал стен и конструкцию окон, поддерживаемую температуру), тип финишного напольного покрытия. Например, организация напольного финишного покрытия из цельной доски требует более высокой степени обогрева, так как дерево отличается отличными теплоизолирующими свойствами.

Характеристики отапливаемого помещения существенно влияют на необходимую мощность водяного теплого пола. Так, если помещение буквально «сквозит по щелям», и его теплопотери превышают 100 Ватт на один квадратный метр – то целесообразно сначала заняться утеплением помещения, а уже потом организовывать постройку теплых полов. Даже наличие стеклопакетов не гарантирует герметизацию помещения. При плохой тепловой изоляции стен ваше помещение будет терять до 80 Ватт на квадратный метр. Вы буквально будете отапливать улицу и «выбрасывать деньги в трубу».

Используемые трубы

Кроме того, для расчетов при постройке системы теплых полов с жидкостным теплоносителем следует учитывать характеристики труб, используемых для оборота теплоносителя. В настоящее время в системе водяных полов используются следующие типы труб:

  • -Пенопропиленовые. Это материал характеризуется низкой стоимостью и такой же низкой проводимостью тепла.
  • -Металлопластиковые. На текущий момент они демонстрируют идеальное соотношение цены и качества.
  • -Сшитые полиэтиленовые или PEX-трубы. Неплохой выбор.
  • -Медь. Идеальная теплоотдача, но высокая стоимость.
  • -Нержавейка-гофр. Свежее веяние на рынке теплых жидкостных полов, характеризуются отличной теплоотдачей.

После выбора типа труб для обустройства обогреваемого пола необходимо определить длину коммуникаций. Потребная длина заготавливаемых труб зависит от способа укладки.

Способы укладки труб

Перед тем, как приступить к укладке труб почитайте статью – водяной теплый пол без стяжки.

Существует два главных способа монтажа труб обогреваемого пола с теплоносителем-водой, условно называемых «змейка» и «улитка-ркушка».

Укладка труб методом – змейкой и улиткой

Интересно, что метод раскладки труб теплого водяного пола имеет географическую привязку: «змейкой» трубы укладывают преимущественно в Западной Европе, а вот «улиткой» преимущественно в Европе Восточной.

Укладка «змейкой» имеет один ощутимый недостаток: при ее использовании температура пола в различных участках помещения может существенно отличаться. Так в месте, где находится входная часть системы труб температура теплоносителя (а, следовательно, и температура напольного покрытия) будет несколько выше, чем на участке выходного трубопровода. Помимо некомфортных отношений такой подход может привести и к частичному разрушению среды, в которой находятся трубы обогреваемого пола от перепада температур.

Схемы укладки труб для водяного теплого пола

Для предотвращения перепада температурных уровней в систему вводят специальное ограничение на разницу температуры носителя тепла на различных участках помещения, а саму систему укладки «змейкой» лучше применять в комнатах с высокой теплоизоляцией.

Более сложной, но и более эффективной системой укладки труб при проектировании и создании теплого водяного пола является укладка «улиткой». В этом случае тепло, приносимое рабочей жидкостью, равномерно распределяется по всей поверхности помещения. Трубы с частично горячим и относительно холодным теплоносителем в такой системе последовательно чередуются. Недостатком такого подхода является повышенная сложность проектирования и монтажа системы.

Схема укладки труб водяного теплого пола в ванной комнате

При укладке «улиткой» «горячая» и «холодная» труба идут параллельно друг другу от входа теплоносителя до центра помещения, а потом возвращаются к участку вывода.

Расчет длины труб

Очень важной характеристикой, используемой при расчете теплого пола с переносом тепла жидкостью, является шаг труб, то есть расстояние между трубами, оставляемое при их монтаже. От промежутков между витками труб с теплоносителем  зависит потребная длина труб и равномерность распределения приносимого тепла. При повышении размеров промежутков между трубами рекомендуется повышать и температуру теплоносителя. Кроме того, шаг теплопровода может изменяться и в зависимости от участка помещения – где-то требуется делать температуру поверхности больше, а где-то поменьше.

Водяной Теплый пол в квартире своими руками

Приблизительно можно прикинуть, что для достижения тепловой отдачи величиной 50 Ватт на квадратный метр шаг трубы с теплоносителем может составлять 30 сантиметров. При повышении теплоотдачи до 80 Ватт расстояние между трубами должно быть уменьшено до 20 сантиметров, а вот на участках, для которых критично очень равномерное распределение температуры шаг труб не должен превышать 15 сантиметров.

Уменьшить шаг труб рекомендуется возле наружных стен, а вот вдоль внутренних перегородок его можно увеличить

Приведем примерный расчет: на помещение в 30 квадратных метров требуется обеспечить нагрев примерно 25-26 квадратных метров пола. При шаге трубы с теплоносителем в 15 сантиметров потребная длина трубы составит около 160 метров.

Однако, проще всего рассчитать потребную длину труб для обустройства водяного теплого пола можно, создав простой чертеж на миллиметровой бумаге или в специализированной программе.

Установка такой системы своими руками – это достаточно сложный процесс, требующий большой сосредоточенности и внимательности. Однако если вы сделаете все этапы правильно, то вашей наградой станет теплое и красивое напольное покрытие.

советы по выбору и установке

Содержание

  • 1 Использование в системе обогрева горячей воды (водяной теплый пол)
    • 1.1 Как устроен водяной теплый пол
    • 1.2 Достоинства водяного теплого пола
    • 1.3 Минусы системы «водяной теплый пол»
  • 2 Установка водяного теплого пола своими руками
  • 3 Использование в системе обогрева электрической энергии (электрический теплый пол)
    • 3.1 Как устроен электрический теплый пол
    • 3.2 Виды электрических теплых полов
    • 3.3 Достоинства и недостатки электрического теплого пола
  • 4 Установка электрического теплого пола своими руками
    • 4.1 Непосредственный монтаж
    • 4.2 Выполнение стяжки пола
  • 5 Видео о том, как сделать теплый пол своими руками

Система «тёплый пол» давно уже прочно вошла в наш быт, и такой пол имеет долгую историю. Еще в Древнем Риме принцип обогрева пола в банях был таким же, как и при работе современных систем. Счастливые обладатели загородных домов часто устанавливают в своих жилищах теплые полы для дополнительного обогрева. Ничего удивительного — ведь приятное чувство комфорта связано в первую очередь как раз с оптимальной температурой. Без нее в доме не просто неуютно, но даже опасно для здоровья. При этом теплый пол может быть водяным и электрическим. Попробуем разобраться, какая из этих систем оптимальна именно для вашего жилища, какой принцип работы электрического и водяного пола, и как сделать теплый пол своими руками. Смонтировать теплые полы самостоятельно вполне возможно, и не имея особых навыков в строительстве и ремонте.

Использование в системе обогрева горячей воды (водяной теплый пол)

Так называемый «водяной пол» — это система, которая использует горячую воду в качестве источника тепла. У этой системы несложный принцип действия — по специальной трубе из гибкого материала, которую располагают на поверхности, циркулирует вода из центрального отопления или газового котла. Разумеется, речь идет о горячей воде. Если говорить о том, какой источник отопления следует предпочесть, правильнее подключить систему теплого пола к газовому котлу. Тогда комфортная температура в вашем доме не будет зависеть от весенне-осеннего межсезонья, перепада температур, давления и прочих прелестей центральной системы отопления.

Как устроен водяной теплый пол

Системы подогрева, которые используют горячую воду, состоят из водонагревателя, который не только греет воду, но и распространяет ее по системе из труб, по которым течет горячая вода. Для создания трубопровода используются гибкие трубы — это могут быть как трубы из синтетического материала (как правило, полиэтилена), или из металлопластика. Именно эти материалы отличаются необходимыми для этой части системы теплого пола качествами:

  • обладают относительно маленьким сопротивлением;
  • могут легко изгибаться;
  • обладают хорошей теплоотдачей.

Трубопровод размещается по всему полу квартиры в цементной стяжке.

Узел управления температурой теплоносителя необходим для того, чтобы можно было легко поддерживать комфортную для вас температуру водяного теплого пола.

Достоинства водяного теплого пола

  • трубы для системы « теплый пол» можно укладывать под любое половое покрытие, на любой вкус и бюджет. Однако специалисты утверждают, что наиболее оптимальный вариант: укладывать теплый пол под керамогранит или плитку. Объясняют это прочностью материалов, возможностью их нагрева без выделения вредных веществ (в отличие, например, от того же ковролина, который не рекомендуют нагревать выше 31 градуса как раз по этой причине) и приятным тактильным ощущениям — очень комфортно ходить по теплым полам из керамогранита босиком;
  • теплым полом можно пользоваться как автономно, так и подключив его к имеющейся системе отопления, например, к газовому котлу. Не советую подключать теплый пол к центральной системе отопления или горячего водоснабжения. Бесплатный сыр бывает только в мышеловках, и можно нарваться на чувствительный штраф при посещении первого же нелояльного сантехника. А еще можно оставить без горячей воды соседей;
  • при наличии в доме системы теплого пола существенно экономится тепловая энергия — до 50% в помещениях с высокими нестандартными потолками. А в стандартном жилом помещении можно сэкономить на теплоэнергии до 30%, что тоже очень неплохо;
  • в отличие от электрической системы теплого вола, водяной пол не зависит от перебоев с электроэнергией;
  • и еще один немаловажный плюс. Водяной пол вполне может заменить обычные традиционные приборы отопления, и освободить место в доме, что тоже немаловажно.

Минусы системы «водяной теплый пол»

  • в большинстве обычных квартир установка водяного теплого пола невозможна или, как минимум, крайне затруднительна. И лучший вариант для установки этой системы отопления — частный дом;
  • учитывая, что трубопровод «утоплен», существует вероятность затопления при несвоевременном обнаружении каких-либо повреждений. Правда, сложно повредить трубу, которая не лежит на поверхности, но возможно все. А затопление — это очень неприятно, особенно для соседей снизу;
  • достаточно сложно регулировать нагрев даже при автономной системе, а при центральном отоплении это практически невозможно.

Разумеется, сложно перечислить все достоинства и недостатки системы «водяной теплый пол», и данный перечень не исчерпывающий. Однако обозначенные параметры первичны, и имеют для устройства системы особое значение.

Установка водяного теплого пола своими руками

Существует несколько способов укладки теплого водяного пола. Самый популярный из них — это обычная бетонная стяжка. Стяжка должна заливаться не менее чем на 3 см над трубопроводом, так как используемые для циркуляции воды трубы из-за их размера спрятать в плиточный клей невозможно, в отличие от электрических кабелей, о которых мы подробно остановимся ниже. Монтаж водяного теплого пола своими руками несложен.

Кроме того, водяной теплый пол своими руками можно уложить так называемым настильным способом, который подразделяется на два вида. Первый (пенополистирольная система монтажа) предполагает укладку труб в вырезанные пазы специального теплоизолирующего материала «пенополистирол». Такие пазы надо делать вручную, укладывать внутрь этих пазов трубы для горячей воды, а сверху заливать стяжкой. Деревянную систему монтажа обычно используют для деревянного пола, который уже имеется в доме. Однако такой монтаж достаточно сложен – укладка в деревянные пазы вручную процесс непростой. Для этого делают деревянный желоб для укладки нужной формы.

Использование в системе обогрева электрической энергии (электрический теплый пол)

Электрический теплый пол – это надежная система обогрева, которую используют в жилых помещениях не только для обогрева пола, но и как систему для основного отопления.

Как устроен электрический теплый пол

Система электрического теплого пола состоит из нагревательных элементов и регуляторов тепла. Нагревательные элементы укладываются под полом. Их можно разместить внутри бетонной стяжки, залить раствором или уложить непосредственно в плиточный клей. Такая конструкция обеспечивает долговечность, прочность и безопасность системы.

Нагревательные секции – это электрические кабели (одножильные и двужильные), а также соединительные муфты.

Виды электрических теплых полов

Долгое время электрические полы были двух видов: на основе кабелей и на основе нагревательных матов. Принцип работы у них был абсолютно идентичен, и выбор потребителя зависел только от особенностей того помещения, в котором устанавливали систему теплого пола.

Однако относительно недавно появился новый вид электрического теплого пола, основой для которого является инфракрасная пленка. И, поскольку многих людей интересует вопрос, какой же все-таки пол выбрать, зачастую они останавливаются именно на инфракрасном теплом полу. Главный аргумент при этом – уверенность в пользе для человеческого организма излучений инфракрасного спектра. Все мы знаем, что медициной давно установлены лечебные свойства таких излучений, которые используются, например, в той же физиотерапии. Однако, слушая данный аргумент продавцов, следует помнить из курса физики, что многие материалы не пропускают такие излучения, являясь для них непрозрачными. К таким материалам относятся и материалы, из которых сделаны напольные покрытия – ламинат, керамика, линолеум. И никто не может гарантировать, что ваше напольное покрытие будет пропускать эти самые полезные излучения. Поэтому заверения о пользе инфракрасных теплых полов смело можно назвать обычным маркетинговым ходом.

Внимание! Еще одно неоспоримое достоинство инфракрасной пленки – она потребляет примерно на 20% электроэнергии меньше, чем ее кабельные аналоги.

Это объясняется тем, что сверху пленки отсутствует стяжка, и, соответственно, нет потерь энергии. Но, с другой стороны, стяжка – это защитный предохранительный слой. Он не только защищает пленку от повреждений, но и нас от поражения током. И при отсутствии такой стяжки мы ходим по проводнику тока, на котором лежит напольное покрытие.

Еще одно достоинство – части пленки в случае неисправности можно легко заменить. Однако соединение нагревательных элементов, благодаря которому и достигается эта легкость — самая ненадежная часть нагревательной системы. А вот кабель – цельный проводник. И выходит из строя значительно реже.

Теплый электрический пол пленочного типа незаменим в случаях, когда вы не планируете серьезный ремонт. При его установке можно просто поднять покрытие, уложить пленку, и установить покрытие обратно. Все. Также он имеет смысл в том случае, когда по какой-то причине нет возможности поднять уровень пола при стяжке.

Однако в детской на лоджии, в прихожей предпочтительнее использовать кабель, который лучше изолирован, и, соответственно, более безопасен. Кроме того, плитку, с которой так удачно сочетается электрический теплый пол, удобнее класть на бетонную стяжку.

Пленочный теплый пол

Поэтому при всей перспективности инфракрасных теплых полов многие потребители предпочитают использовать системы нагревательных кабелей.

Достоинства и недостатки электрического теплого пола

Давайте теперь поговорим о плюсах и минусах теплого электрического пола по сравнению с водяным.

Плюсы теплого электрического пола очень внушительны, и перечислять их можно долго:

  • температура по высоте помещения распределяется равномерно. В этом его основное отличие от водяных систем отопления, разница температуры воздуха возле пола и потолка незначительна, поскольку конвекционные потоки отсутствуют;
  • можно регулировать отопление в зависимости от желания в каждой комнате;
  • система «электрический теплый пол» легко монтируется и считается бюджетной;
  • при правильной эксплуатации срок службы нагревательных элементов составляет несколько десятков лет;
  • такой пол не крадет полезную площадь в наших и без того не очень больших квартирах и не портит интерьер;
  • это отопление не создает никаких проблем и неудобств людям с заболеваниями верхних дыхательных путей, поскольку такие полы не сушат воздух и создают в доме приятный микроклимат;
  • помещения, в которых установлен электрический теплый пол, быстро прогреваются.

Однако у электрического теплого пола есть и минусы:

  • электрическая энергия является достаточно дорогим видом топлива. Поэтому самый значимый минус – это высокое потребление электроэнергии;
  • система «электрический теплый пол» достаточно затратная покупка. Да и монтаж ее требует приобретения дополнительных элементов;
  • при наличии в доме теплого электрического пола необходимо пользоваться терморегулятором, что не всегда удобно;
  • под воздействием электрической отопительной системы такое покрытие, как паркет, достаточно быстро рассыхается, что сказывается на его внешнем виде;
  • установка электрического пола требует замены старой проводки, так как дополнительная нагрузка довольно существенна;
  • подобный вид отопления не советуют делать в больших производственных помещениях, поскольку это просто невыгодно.

Установка электрического теплого пола своими руками

Как сделать теплый пол своими руками? Электрическое оборудование, которое необходимо для установки теплого пола, не нуждается в трудоёмком подключении к системе водоснабжения. Этим выгодно отличается данная система, которую могут установить и лица, не являющиеся специалистами.

Пошаговая инструкция такова. Теплый пол имеет несколько слоев, и в его состав входят пленка, которая располагается внизу, нагревательный элемент и облицовка. Чтобы предотвратить перегрев пола, и, как следствие, его перегорание, необходимы датчики температуры.

Внимание! Важным элементом является терморегулятор, который должен быть установлен в легкодоступном месте, и к нему можно было легко подключить контур пола.

Независимо от того, какой вид электрического пола вы для себя выбрали, и нагревательный кабель, и нагревательный мат, и инфракрасная пленка укладываются только на поверхность, которая тщательно подготовлена. Необходимо удалить старую стяжку, убрать бугры, выровнять поверхность. Для этого следует использовать специальные смеси, поскольку обычная цементная стяжка может в руках непрофессионала лечь неровно, и она значительно дольше высыхает.

Регулятор температуры устанавливают примерно на расстоянии 1 м от уровня пола, пробив для этого в стене отверстие и место для установления провода.

Чтобы тепло от кабеля или пленки не уходило вниз, под обогревательные элементы укладывают материал, способный отражать тепло. Обычно в качестве такого материала используют полиэтилен с фольгой (пенофол). Это достаточно тонкий материал, который имеет самоклеящийся слой, благодаря которому его легко укладывать. Его кладут фольгой вверх, листы встык друг с другом, и проклеивают стыки скотчем для большей надежности.

Можно использовать в качестве утеплителя более бюджетные материалы: пенополистирол или пенопласт.

Внимание! После укладки утеплителя комнату следует оклеить по периметру специальной демпферной лентой. Это делается для того, чтобы компенсировать расширение напольного покрытия в процессе нагревания.

Терморегулятор, который является обязательной составляющей системы электрического теплого пола подключается к электросети, и к кабелю нагревающего элемента теплого пола с помощью проводов. Провода нужно прокладывать в гофре, поскольку в случае необходимости это позволит выполнить работы, не нарушая стяжки. Перед помещением провода в гофру и подключением нужно обязательно проверить его сопротивление! Оно не должно различаться с техническим паспортом более чем на 10%.

Подключение теплого пола к терморегулятору

Термодатчик для теплого пола устанавливается непосредственно в пол, точнее, в гофру. При этом нужно обязательно разрезать утеплитель и «утопить» гофру, чтобы она не торчала выше кабеля. Ту часть гофры, которая уходит непосредственно в стяжку, рекомендуют заделать герметиком.

Непосредственный монтаж

После того, как указанное оборудование было установлено, можно приступать непосредственно к монтированию нагревательных элементов. Укладка системы «электрический теплый пол» можно выполнять двумя способами:

  • Путем установки нагревательных матов, которые представляют собой полотна. Их можно уложить достаточно быстро и просто, избегая при этом перегибов проводов. Нагревательные маты просто крепятся к материалу с помощью клейкой ленты на расстоянии 50 — 100 мм друг от друга. Расстояние от стены до мата должно быть не менее 100 мм. Это относительно небольшого размера полотна, с помощью которых можно быстро выполнить укладку системы, и при этом не перегнуть теплый кабель, либо нарушить оптимальное расстояние между соседними петлями. Нагревательные маты крепятся к теплоизоляционному материалу посредством скотча.
  • Путем установки ленты, которая имеет крепеж для кабеля или специальной металлической сетки. При установке сетки используется хомут, который нельзя сильно затягивать. Кабель необходимо располагать «змейкой», и уделять внимание правильному расстоянию между петлями.

После этого можно уже делать стяжку. Однако перед заливкой следует проверить, как работает электрический пол, и замерить сопротивление провода. Если все в порядке, можно двигаться дальше.

Выполнение стяжки пола

Для устройства стяжки применяется бетонная стяжка, наливной пол или клей для плитки. Всё зависит от вида напольного покрытия. Стяжка делается следующими способами:

  • При бетонной стяжке раствор состоит из песка (4 части), цемента (1 части) и воды (0,5 части). Это наиболее бюджетный вариант, но такая стяжка долго сохнет.
  • Наливной пол, в свою очередь, должен иметь высоту до 10 мм, он наносится в несколько слоев. Особенно такой пол удобен в случае, если электрический кабель либо нагревательные маты устанавливаются под ламинат.
  • Плиточный клей – отличный вариант, и однозначно ему нужно отдать предпочтение, если делать электрические теплые полы под плитку своими руками.

Ну и наконец, вам предстоит чистовая отделка пола из выбранного вами материала.

Таким образом, теплый пол своими руками установить у себя в квартирке вполне возможно. Электрический теплый пол несложен в эксплуатации, достаточно надежен и долгое время будет вас радовать в случае правильного монтажа и выборе хороших материалов.

Видео о том, как сделать теплый пол своими руками

Электрический теплый пол своими руками. Видео, монтаж, устройство


Основные плюсы и минусы электрических полов

Перед тем, как сделать теплый пол своими руками, важно изучить все сильные и слабые стороны этого покрытия, для того чтобы установленный теплый пол так чтобы они служили вам долго.

К несомненным достоинствам данного изделия относятся:

  • Возможность использования теплого электрического пола, как в качестве основного источника тепла, так и в качестве вспомогательного;
  • Ровный и главное правильный обогрев всего помещения;
  • Широкий спектр применения в различных помещениях, от обычных жилых помещений до офисов;
  • Теплый пол электрический органично сочетается со всеми видами отделочных слоев, например, плиткой, ламинатом, линолеумом;
  • Допускается регулирование температурного режима и обогрева, как во всем помещении, так и в отдельных зонах;
  • Устанавливаемый теплый пол данного типа не требует дополнительной установки специального оборудования;
  • Для установки электрического пола не требуются специальные знания;
  • Стелс. Монтаж электрических теплых полов производится под финишный слой, а значит, готовый контур полностью скрыт;
  • Довольно длительный срок эксплуатации со всеми рекомендациями по эксплуатации.

Так как любое современное изделие, к сожалению, помимо плюсов наделено и минусами, то когда вы решите сделать электрический теплый пол своими руками, необходимо их учитывать.

Как установить теплый электрический пол — пошаговая схема

Шаг 1: подготовка

Для начала все манипуляции с полом принято проводить только после того, как ремонт потолка и стен был завершенный. Монтаж следует производить на чистое основание и желательно, чтобы оно было максимально ровным. Поэтому все подметаем, затираем, а если надо, то и ровняем, хоть стяжку будем делать. Его качество важно для будущего настила, но и для прокладки кабеля очень желательна поверхность без перепадов. После этого нужно пройтись по контуру теплоизоляционной лентой толщиной не более 1 мм. Можно использовать любой искусственный материал. Таким способом утепляем стены от стяжки, которая в дальнейшем будет отапливаться. Принцип применения ленты можно увидеть в нашем видео. Естественно, плинтусы не должны вам мешать, но к этому времени вы едва успели их поставить.

Шаг 2: Изоляция

После гигиенических и выравнивающих процедур приступаем к укладке подложки из теплоизоляционного материала. Это нужно для того, чтобы тепло от кабеля шло вверх, равномерным потоком и ни в коем случае не нагревало потолок соседа снизу. В качестве такой основы используется специальный материал со светоотражающим серебряным покрытием. Для квартир, расположенных в многоэтажных домах, толщины такого утеплителя в 3-4 мм будет вполне достаточно. Материал фиксируется степлером и монтажной лентой. Главное, чтобы стыки между листами были минимальными, а сами они не перекашивались при монтаже. Кстати, если вы думаете об установке теплых полов с помощью кабельного обогревателя в частном доме, то можете взять более толстый утеплитель.

Укладка подложки из теплоизоляционного материала

Шаг 3: натяжка кабеля

Затем укладывается кабель, который фиксируется на поверхности теплоизолятора специальными хомутами. Здесь могут быть вариации. Так, например, одна технология предусматривает этап укладки гидроизоляционного слоя поверх теплоотражающего материала, по другой – на слой пластика укладывается нагревательный кабель, а сверху фиксируется полиэтиленовыми лентами. Другие виды работы вполне возможны, поэтому здесь можно сказать только одно: внимательно читайте инструкцию. И, конечно же, этот этап работы не остался без демонстрационного видео, посмотрите его.
Важно отметить, что если решено установить бронированный кабель, то проблем быть не должно, но при использовании одинарного нагревательного провода необходимо учитывать следующие параметры:

  • шаг электрокабеля для теплого пола при монтаже должно быть 80–150 мм;
  • расстояние от стены до провода — 50-100 мм, от водопроводных и газовых труб — 100-150 мм;
  • Изгиб кабеля при монтаже не допускается менее 50 мм;
  • соединения проводов всегда находятся в зоне заливки стяжки.

Шаг 4: стяжка

Далее следует заполнение кабельного нагревателя слоем стяжки, сразу напольным покрытием или влагоизоляционным слоем. Здесь нужно смотреть на многие факторы: диаметр провода, характеристики помещения, этажность, материал пола и так далее. По большому счету, на этом основные работы по монтажу вантового пола заканчиваются. Далее следует установка термостата и системы управления. Здесь есть свои тонкости, которые также указаны в технической документации, а как это будет происходить в общих чертах, смотрите в приложенном видео. Неизменно только одно правило: проверка работоспособности теплого пола длится около суток. Если все работает нормально, можно переходить к заключительной части.

Заливка кабельного нагревателя слоем стяжки

Также следует отметить, что при заливке стяжки может поджидать небольшой, но очень неприятный подвох: частицы воздуха, при нарушении пропорции веществ для приготовления раствора, могут образовываться «поры», что может негативно сказаться на кабеле, и он вполне может перегреться. Чтобы этого не произошло, некоторые хитрые строители при монтаже используют добавку в виде клея ПВА в пропорции 1 кг вещества на 1 мешок цемента. Благодаря такому «компоту» слой становится практически монолитным, а тепло, исходящее от ТЭНа, направляется строго по его прямому назначению.

Шаг 5: отделка

Осталась окончательная отделка. Если полы готовились под плитку, то производится окончательная заливка бетонной стяжки. Затем остается дождаться полного высыхания. Есть один неприятный момент: в зависимости от типа используемого для заливки материала ждать его застывания придется очень долго. Иногда это занимает от 20 до 30 дней! Но не ужасайтесь сразу, а просто просчитайте все варианты. Промышленность не стоит на месте, и, вполне возможно, скоро появятся материалы, благодаря которым стяжка сохнет намного быстрее. Наконец, наступает момент, когда уже можно делать финишное покрытие. Будь то плитка, линолеум, ламинат или ковролин – решать только вам.

Основные способы укладки электрического пола

Способы, как допустимо укладывать электрический теплый пол своими руками, делятся на три вида:

  1. Непосредственная укладка в стяжку, а затем завершающий слой (кабельный подпольный отопление) установлен.
  2. Укладка поверх стяжки под плитку (электроматы).
  3. И прямая установка под напольное покрытие (полы с инфракрасным подогревом).

Вышеперечисленные виды исполнения позволяют укладывать электрический теплый пол в абсолютно разных помещениях вашего дома или квартиры.

Видео как уложить кабельный пол под стяжку:

Видео как установить нагревательный мат:

Электрический теплый пол своими руками. Видео, монтаж, устройство

Очень часто в современных квартирах в ванных комнатах устанавливают электрические полы, которые быстро и эффективно нагревают пол. Электрические полы представляют собой достаточно сложную инженерную конструкцию, включающую в себя нагревательный кабель, нагревательный мат, терморегулятор, теплоизоляцию и направляющие. По нагревательному кабелю передается слабый электрический ток. Под его действием кабель нагревается и начинает излучать тепло.

Подготовка основания

Когда делаем электрический теплый пол своими руками, важно тщательно подготовить основание.

На этапе подготовки основания проводим следующие мероприятия:

  • Снимаем старое покрытие и ревизуем стяжку. В том случае, если требуется смонтировать инфракрасный тепловой пол и стяжка находится в удовлетворительном состоянии, то поверхность просто тщательно очищается от грязи и пыли. Если необходима установка проводного теплого пола, то без демонтажа старой основы не обойтись, так как для того, чтобы спрятать кабель, потребуется новая стяжка, а это «съест» высоту потолков.
  • Следующий этап – укладка влагозащитного покрытия, в этом плане широко используется слой полиэтилена, но при желании допустимо использование своего варианта, например, рубероида. Далее на стены помещения крепится демпферная пленка. Гарантирует компенсацию теплового расширения при нагреве.
  • Затем укладывается теплозащитный слой. Укладка этого слоя значительно снизит потери тепла через основание пола. Тип теплозащиты выбирается в зависимости от направленности помещения и типа основания.
  • Если под полом находится неотапливаемое помещение, то толщина теплоизоляционного материала должна быть не менее десяти сантиметров, если под потолком устраивают теплый подвал или другие жилые помещения, то допустимо делать толщиной пять-два см.
  • Далее, если укладывается кабельный тип теплого пола, то укладывается кабель с дальнейшей заливкой стяжки, а если просто необходимо выровнять поверхность, то делаются наливные полы или стяжка.

Какая технология обогрева кабельного пола?

Подсознательный страх, что, несмотря на все гарантии надежности, водяные теплые полы могут затопить если не вас, то соседей снизу, заставляет отдать предпочтение второму варианту. Сложнее всего монтаж, связанный с протяжкой электрогреющего кабеля. Здесь необходимо точно выдерживать расстояние между «ступенями» провода и обращаться с ним достаточно аккуратно, не допуская повреждения изоляционной оболочки и центрального провода. После укладки нагревательного элемента в соответствии с инструкцией его заливают бетоном (толщина слоя 3-5 см). Мощность электрического кабеля может быть до 18 Вт на 1 метр. Это все. Вербальное редактирование кажется простым и понятным.

Полы с водяным подогревом

Провод можно использовать и с деревянным полом. При этом максимальная мощность системы отопления должна быть не более 10 Вт на метр.

Более современные технологии позволяют больше не устраивать танцы с бубнами при укладке одиночного нагревательного элемента, измеряя линейкой сантиметры между витками. Установка теплых полов с армированной сеткой стала значительным прогрессом. Представляет собой широкую ленту из сотового материала, внутри которой змейкой проложен кабель. Удобство заключается в том, что вам не придется мучиться, разматывая катушку с проводом, выписывая им зигзаги. Вы просто разматываете рулон, отрезаете куски ленты нужной длины, а затем соединяете концы электрического кабеля под сеткой. Такой теплый пол еще называют «матовым», потому что покрытия из скрепленных между собой армированных частей действительно создают своеобразный слой, похожий на мат.

Монтаж теплых полов с армированной сеткой

И, наконец, более позднее и, можно сказать, совершенное изобретение — инфракрасный пол. Он состоит из двух слоев полиэстера, между которыми находятся электрические нагревательные полоски из карбона. Пленка выглядит как солнечные батареи. Его толщина всего 0,5 мм, то есть чуть больше листа бумаги. Фиксируется как обычная наклейка на любой ровной поверхности. Это самый простой способ укладки, это по силам каждому из нас, и нет необходимости ждать, пока стяжка затвердеет. Настил уложен, и на него сразу можно поставить мебель. Еще одним преимуществом инфракрасного электрического теплого пола является то, что это наиболее экономичная и энергоэффективная альтернатива другим вариантам.

Монтаж элементов теплого пола

Грамотная расстановка элементов отопления предусматривает расстояние от стены 15 см, а от последующих отопительных приборов 10 см.

  • Если выбран термокабельный пол, то кабель укладывается с выбранным шагом по всему помещению, крепится к основанию и подключается к сети и обязательная проверка мультиамперметром на правильность подключения, затем заливается стяжка.
  • Если выбраны энергоматы или фольга, то их необходимо положить в местах, где не будет размещаться мебель и сантехника.
  • Уложенные маты и инфракрасная пленка также подключаются к сети и проверяются на исправность.

Электрический теплый пол своими руками сделать несложно, особенно если это ИК-пленка. При монтаже пленка крепится к основе специальным скотчем, а нагревательные маты имеют свой клеевой слой.

При установке провода следите за тем, чтобы он не был натянут, а изгибы были ровными и без перегибов. Это обеспечит длительный срок службы пола.

После проверки правильности монтажа подключаемых систем можно приступать к монтажу финишного покрытия.


Алгоритм укладки нагревательных матов

В этой статье мы рассмотрели, как установить и как уложить теплый электрический пол. Зная все тонкости и нюансы, вы легко сможете провести эту процедуру без посторонней помощи.

Разновидности теплых полов

Если кто-то уверен, что понятие «теплый» (точнее — обогреваемый) пол появилось недавно, то пусть приготовится удивиться: системы таких покрытий были известны еще в доисторические времена. Так, например, одно из первых упоминаний относится к Древнему Риму. Знаменитые бани, известные с 5-го класса средней школы, были оборудованы подобным каменным покрытием, в котором по каналам циркулировал горячий воздух. Такими изобретениями могут похвастаться и всемирно известные русская и турецкая бани. Но у нас не древность, а время новых технологий, а потому способы утепления пола в нынешних квартирах ушли далеко вперед.

Система обогрева

Сегодня никто не будет протягивать трубы под паркет и наполнять их паром. Идея, представленная древними, изменилась и существует как теплый пол с циркулирующей водой или нагревательным кабелем. Вкратце, водяная система отопления представляет собой систему гибких труб, проложенных под верхним слоем напольного покрытия, а принцип работы такой же, как и у обычных чугунных радиаторных батарей, устанавливаемых под окнами. Кстати, подключение к центральному отоплению — одна из функций этого этажа. Второй способ повысить температуру под ногами — электрический нагревательный кабель. Остановимся на его описании, разберем, как происходит установка, не обойдемся и без многочисленных видеороликов.

Устройство и принцип действия

Любой электрический пол в самом общем случае представляет собой многослойную конструкцию. Может включать в себя слой теплоизоляции, базовый слой, установленные нагревательные элементы, армирующий слой , на который укладывается напольное покрытие. В зависимости от используемых в системе элементов, места ее монтажа и ряда факторов имеет свои особенности в послойном устройстве электрического теплого пола.

Выделение тепла происходит в результате прохождения электрического тока через распределенные нагревательные элементы с высоким удельным сопротивлением. Такие термоэлектрические нагреватели изготавливаются в виде резистивных (с одной или двумя жилами) или саморегулирующихся кабелей , пленок с углеродным и биметаллическим покрытием, нагревательных стержней.

Тепло, вырабатываемое в результате преобразования электроэнергии в резистивные нагреватели (кабели, стержни, пленки), легко регулируются. Для этого в системах используются автоматические и ручные термостаты. Одним из преимуществ теплых электрических полов является простота автоматизации контроль температуры. Возможность запрограммировать работу теплого пола в любое время, значительно повышает комфортность его эксплуатации.

Применение автоматических блоков позволяет значительно (до 50%) повысить КПД энергопотребления. Однако ручная установка температуры на блоке, с возможностью его работы в режиме термостата, также обеспечивает значительную (не менее 30%) экономию электроэнергии.

Технология и видео процесса монтажа электрических теплых полов пленочного типа


Пленочные инфракрасные обогреватели сочетают в себе максимальный набор положительных характеристик: просты в монтаже, быстро прогревают помещение, энергоэффективны. Основное преимущество заключается в том, что при использовании в качестве финишного покрытия ламината, линолеума, ковролина и других быстромонтируемых материалов систему можно сразу ввести в эксплуатацию.

Технология монтажа пленочного нагревателя:

  1. Подготовить распределительную коробку для установки термостата и выточить паз в стене.
  2. Очистите и при необходимости выровняйте пол.
  3. Уложить теплоизоляцию на основе полипропилена или металлизированной пленки ( алюминиевая фольга не допускается! ) отражающим слоем вверх, закрывая стыки строительным скотчем. При формировании электрического пленочного теплого пола отзывы настоятельно рекомендуют оценивать состояние основания. Если пол мокрый, следует сделать гидроизоляционный слой из ПЭТ-пленки, и только потом покрыть теплоизоляцией.
  4. Нарежьте полосы утеплителя определенной длины (не более 10 м), отступив от стен на 200-300 мм. Резка допускается только по линии разграничения (штриховая) с последующей изоляцией медных контактов.
  5. Установить планки в рабочее положение: медные шины соприкасаются с теплоизоляцией (смотрят вниз), полосы не накладываются друг на друга и не пересекаются (расстояние между ними около 100 мм).
  6. Закрепите нагревательные элементы лентой.
  7. Установите заклепки на соединительные провода — всегда под фольгой (полосы соединяются параллельно). Конфигурация заклепок и тип приспособления для их зажима определяются конкретным производителем.
  8. Соедините соединители медными шинами и изолируйте стыки битумной лентой.
  9. Подсоедините блок к термостату. Подключать пленку теплый пол электрический видео рекомендую только после измерения сопротивления и зарисовки схемы расположения нагревательных элементов. На этом этапе также можно оценить мощность установки, которая должна быть на 20 % ниже максимально возможной нагрузки термостата: P = U2 / R, где U — напряжение, 220 В.
  10. Установите датчик температуры непосредственно под нагревательной лентой, желательно в наименее нагруженном месте (провода можно спрятать под теплоизоляцию, предварительно приклеив скотчем).
  11. Проверка системы.
  12. Укладка финишного слоя. При укладке ламината, линолеума или ковролина рекомендуется гидроизолировать нагревательные элементы толстым полиэтиленом (около 80 микрон) или постелить подложку. Перед укладкой плитки сетку следует монтировать поверх пленочного утеплителя, закрепляя ее в местах, где нет полос.

Сооружая своими руками электрический теплый пол на основе пленочных ТЭНов, следует иметь в виду :

  • Запрещается нарушать целостность графитовых элементов!
  • При укладке ламината или линолеума необходимо выдерживать зазор между стеной.
  • Установка полос под мебелью и другими предметами, особенно при использовании податливого финишного покрытия, настоятельно не рекомендуется.
  • После укладки плитки запрещается включать функцию обогрева в течение трех недель.

Установка электрического пола

Прежде чем приступить к установке нагревательных элементов, необходимо составить на бумаге план установки, на котором оптимально распределить нагревательные кабели и элементы. Необходимо учитывать особенности помещения, расстановку мебели и сантехники, места прокладки труб, электрокоммуникаций и другие детали. Необходимо распределить нагревательные элементы по тем зонам, в которых они будут наиболее эффективны. После того, как макет продуман на бумаге, необходимо воплотить его в жизнь. Терморегулятор следует разместить на стене в удобном месте. От него проложены электрические кабели и проложен провод с датчиком температуры. Если в ванной установлен теплый пол под плитку, необходимо предусмотреть заземление. Первый слой – отражающая теплоизоляция, отражающей стороной вверх, после чего на стены укладывается слой гидроизоляционной пленки с небольшим нахлестом. Краевой утеплитель устанавливается по периметру пола.


Перед прокладкой необходимо проверить работоспособность электрического кабеля и всей системы. Элементы теплого пола крепятся специальной крепежной лентой. Ленточные инфракрасные полы укладываются поверх слоя утеплителя и фиксируются клейкой лентой.


После прокладки и подключения кабелей необходимо проверить работоспособность системы, изоляцию и измерить сопротивление системы с помощью специальных приборов. Далее делается бетонная стяжка. Это самый простой способ сделать теплый бетонный пол.

Особенности расчета

Перед тем, как сделать электрический теплый пол, следует определиться, будет ли система использоваться как основной или дополнительный источник тепла. От этого напрямую зависит расчет. Если обогрев пола дополнительный, то требование будет одно – мощности должно хватать для прогрева пола до комфортного уровня температуры. Как правило, это +29 градусов. Но если установка будет использоваться для основного отопления, тепла должно хватить, чтобы компенсировать теплопотери здания. Расчеты здесь незаменимы. Расчет электрического теплого пола можно выполнить двумя способами.

Первый способ расчета электрического теплого пола

Суть первого заключается в том, что сначала определяются теплопотери квартиры с учетом ряда факторов. Например, тип остекления, размер окон, площадь, материал и толщина наружных стен — все это влияет на потери тепла в помещении. Различные строительные материалы имеют разную степень теплоотдачи. Конечно, такой расчет сложен. Но с другой стороны, он самый точный.

Важно помнить, что обогреваемая поверхность должна составлять не менее 70% площади помещения. Там, где планируется разместить мебель, крупную бытовую технику, ТЭНы прокладывать нельзя. И это тоже следует учитывать при расчетах.

Чтобы провести правильный расчет теплого электрического пола — онлайн-калькулятор будет очень кстати. Вы также можете обратиться за помощью к специалистам.

Второй метод расчета

Второй вариант расчета несколько проще. Проводится по среднестатистическим данным. Так, для основного отопления всех комнат в доме необходимая мощность составляет 180 Вт/м2. Но, если в качестве дополнительного источника тепла предполагается установка теплого пола, то показатели будут отличаться для разных помещений. Так, для жилых комнат, кухни, расположенных на первом этаже, а также для санузла необходимая мощность 140-150 Вт/м2. Если жилые комнаты и кухня на втором этаже и выше, необходимая мощность будет чуть меньше – 120-130 Вт/кв.м. Для балкона значение составляет 180 Вт/м2.

Для расчета теплого электрического пола необходимо площадь, не занятую предметами мебели, умножить на указанную норму. В результате получается максимальная потребляемая мощность, необходимая для того, чтобы качественно и качественно прогреть пол.

Как сделать теплый пол из отопления своими руками в квартире. Как сделать теплый пол из отопления в частном доме. Необходимые условия подключения

В отличие от обычного радиаторного отопления, водяное отопление стало модным сравнительно недавно. Данная система предназначена для обогрева пола как в частном доме, так и в квартире. Он используется одновременно и как радиатор, и как аккумулятор тепла. Он способен равномерно распределять всю вырабатываемую тепловую энергию, а также существенно экономить на ней. Многие уже задумываются о том, как сделать теплый пол из отопления.

В первую очередь нужно определиться, где можно установить теплый пол. Чаще всего его монтируют в загородных домах, что обусловлено двумя основными причинами. И первый из них – в квартирах, которые подключены к системам центрального отопления, установка теплых полов обычно запрещена. Это объясняется тем, что существует угроза увеличения гидравлического сопротивления.

Вторая причина в том, что если его подключить к централизованной системе отопления, то вода, пройдя по всем трубам теплого пола, будет возвращаться в общий стояк практически холодной.

Учитывая эти нюансы, в квартирах лучше всего использовать электрический теплый пол, а в загородных домах – наоборот, водяной. Кроме того, последние специалисты рекомендуют использовать только в утепленных зданиях или помещениях.

Теплый пол в квартире

Многие специалисты не советуют делать водяные полы в многоэтажных домах. Но все же некоторые из них говорят, что есть исключение из правил.

Как сделать теплый пол из отопления в квартире не навредив соседям? Нет ничего проще, но это касается только жилья на первом (с верхней разводкой) или последнем этаже (с нижней разводкой ГВС). Дело в том, что в этих квартирах вода уходит в обратку и вполне пригодна для обогрева пола, в то время как в других квартирах тепло не уменьшается.

Есть еще одна схема отопления теплыми полами, не ущемляющая интересы других пользователей. Его можно использовать в совмещенном санузле или в ванной комнате. Но в этом случае ни о какой регулировке температуры не может быть и речи. Это напрямую зависит только от воды в сети центрального отопления, и если последняя слишком горячая, то соответственно будут прогреваться и полы.

Преимущества

Использование теплых полов в квартирах и особенно в частных домах имеет много преимуществ перед обычным радиаторным отоплением. Первый из них и, пожалуй, самый главный – максимально комфортный климат в доме. Равномерный прогрев воздуха в помещении по всей поверхности пола практически полностью исключает риск простудных заболеваний. Исходящее от него тепло не дает ногам переохлаждаться.

Теплый водяной пол позволяет расширить пространство помещения за счет удаления радиаторов из-под окон. Эта система полностью скрыта под напольным покрытием, не занимает места, а также позволяет сделать окна во всю стену.

Позволяет значительно снизить эксплуатационные расходы, так как перепад температуры на 2-3 градуса не повлечет физического дискомфорта. Кроме того, система обогрева «теплый пол» равномерно прогревает все помещение, не создавая зон охлаждения или перегрева.

Еще одним преимуществом является отсутствие так называемых конвекционных потоков. Так работает радиаторная система отопления – нагревается воздух, который поднимается вверх и остается под потолком, а охлаждаясь у противоположной стены, опускается на пол. Так происходит постоянный круговорот воздуха, поднимающий и уносящий много мелкой пыли.

Следует отметить, что теплый водяной пол – чрезвычайно надежная и безопасная в эксплуатации система. Достаточно простая конструкция и отработанная технология создания и монтажа позволяют ему служить верой и правдой сроком не менее 50 лет, и это без дополнительного эксплуатационного обслуживания.

Реализация проекта

Теплые полы, где источником обогрева является вода, относятся к низкотемпературным отопительным приборам. Максимальный нагрев жидкости в такой системе не более 55 ⁰С. А если учесть, что водопроводные трубы находятся не только под слоем бетонного раствора, но и отделочного материала, то на поверхности пола будет всего 35 ⁰С. Этой температуры достаточно, чтобы чувствовать себя комфортно. А вот при более высоких показателях начнет возникать дискомфорт при соприкосновении кожи стоп со слишком горячим покрытием.

Теплые водяные полы – это всегда удобно и комфортно. Особенно, если вам не нужно устанавливать водогрейный котел. В частных домах и квартирах с имеющимися радиаторами можно сделать теплый пол от центрального отопления. Для этого необходимо выполнить ряд условий.

В любом случае система отопления должна быть оснащена циркуляционным насосом. Если его все же нет, то лучше его приобрести и установить, чем делать самотечную конструкцию с определенным уклоном поверхности пола. Система может быть двух видов: однотрубная или двухтрубная. В первом случае подающий трубопровод подключается после циркуляционного насоса, а обратный – перед насосом.

Кроме того, необходимо рассчитать длину контуров. Для однотрубного типа она не должна превышать 30 м, а для двухтрубного – 50 м. Бывает, что цепь длиннее, тогда ее делят на несколько частей и прокладывают параллельно или в разных зонах.

Необходимые позиции

Системы отопления, в которых предусмотрено подключение теплого пола к котлу, должны состоять из нескольких основных элементов:

● металлополимерные или полимерные трубы;

● циркуляционный насос;

● материалы теплоизоляционные;

● котел отопительный;

● крепежные изделия, коллекторы и фитинги;

● арматура регулирующая и краны шаровые запорные.

Такую систему отопления можно не только смонтировать самостоятельно, но и произвести предварительные расчеты. Если основным источником тепла является исключительно водяной пол, то проект лучше заказать у специалистов.

Разновидности

Водяное отопление, устанавливаемое на плоскости, может быть бетонным и напольным. Первый вид предполагает устройство теплого пола с использованием бетонной стяжки, а второй – без нее. Полы необходимо укладывать на специальные алюминиевые плиты, предварительно покрытые полистирольной прокладкой, или на деревянный пол, а также на предварительно установленные лаги. Но все же самой распространенной и популярной является бетонная стяжка.

Подключение

Простейшая схема подключения теплого пола должна выглядеть так: первый коллектор соединяет трубопроводы водоснабжения, а второй, в свою очередь, реверсирует. Также они соединяются с патрубками с самим теплоносителем. У этого варианта есть один существенный недостаток – регулировать температуру воды, поступающей из бойлера, просто невозможно.

Максимум, что можно сделать, это закрыть вентили, но самой проблемы это не решает. Известно, что некоторые напольные покрытия портятся при нагревании выше 30°C. Поэтому желательно предусмотреть контроль температуры.

Для того, чтобы схема подключения теплого пола была законченной, необходимо добавить несколько дополнительных элементов, таких как трехходовой смеситель или насосно-смесительный узел, циркуляционный насос, воздухоотводчик и сливной кран .

Кроме того, вместо запорной арматуры лучше установить термостатические смесители. Изменяя размер парафинового стержня, он позволяет емкости крана функционировать без резких перепадов.

Также необходимо наличие в схеме насосно-смесительного узла. Он добавляет охлажденную воду в подачу, когда необходимо понизить ее общую температуру, чтобы она не превышала допустимых пределов.

Особое внимание стоит уделить установке смесительного насоса. Он должен находиться между подающей трубой и подающим коллектором. К третьему его выводу подключен выход жидкости из разгрузочного коллектора. Это позволяет насосу забирать часть охлажденной воды и добавлять ее в подачу.

Порядок монтажа

Прежде чем приступить к монтажу системы, необходимо знать последовательность, как сделать теплый пол из отопления по всем существующим правилам.

Процедура установки состоит из нескольких основных этапов:

● создание коллекторной группы;

● выравнивание поверхности пола и его предварительная подготовка;

● прокладка трубопроводов будущей системы отопления;

● контроль температуры.

Коллекторная группа

Работы по монтажу водяного теплого пола начинают с установки коллекторного шкафа, который должен располагаться на одинаковом расстоянии от конечных потребителей. Например, если теплый пол будет располагаться на территории двух комнат, то короб нужно ставить посередине между ними.

Чтобы шкаф коллектора не портил интерьер комнаты, он спрятан внутри стены. В ходе подготовительных мероприятий делается специальная ниша с помощью болгарки или перфоратора. Его размер должен быть немного больше габаритов шкафа, а располагаться он должен у самого пола.

Вспомогательная система водяного пола состоит из определенного количества трубопроводов. Они соединяются в коллекторном шкафу и вытягиваются из основной системы отопления. Коробка должна содержать как запорную, так и регулирующую арматуру.

После установки коллекторного шкафа в него заводят подающий и обратный трубопроводы. Первая – это горячая вода из центральной системы, а вторая возвращается уже охлажденной. На концах этих трубопроводов устанавливается запорная арматура в виде кранов или шаровых кранов, с помощью которых можно будет в нужный момент отключить подачу воды. Переход между ними представляет собой специальный компрессионный фитинг.

Все составные элементы коллекторного шкафа соединяются с рейкой с отводящими патрубками, к которым подводятся трубопроводы, образующие контур. Как видно на фото, схема подключения теплого пола достаточно проста, поэтому ее можно выполнить без помощи специалиста.

Подготовка пола

В первую очередь необходимо проверить горизонтальную плоскость, на которой будет располагаться система отопления. Теплый водяной пол укладывается только на предварительно подготовленную и выровненную поверхность. И этим этапом работы нельзя пренебрегать. Равномерность прогрева напрямую зависит от одинакового слоя стяжки по всей поверхности пола.

После выравнивания приступайте к укладке гидроизоляционного слоя. Затем на стены по периметру помещения наклеивается специальная демпферная лента, способная компенсировать линейное расширение стяжки или теплого пола. Лишнее отрезается.

Обогрев «теплый пол (водяной)» монтируется только с применением теплоизоляционных матов из таких материалов, как газобетон, велотерм, техническая пробка, минеральная вата или пенополистирол. Они предотвращают потери тепла.

Монтаж

На данном этапе занимаются креплением трубопроводов теплового контура. Самый популярный способ – укладка и крепление труб к специальной кладочной сетке из металла, уложенной на утеплитель. Трубопровод фиксируется на нем вязальной проволокой.

В случае, если длина теплового контура превышает 70 м, то делается второй. Трубопровод всегда выполняется по такому принципу – от более холодных (окна и дверные проемы) к самым теплым зонам.

Обследование

Гидравлические испытания уже проложенных труб проводят только перед началом их заливки цементно-песчаным раствором. Они считаются успешными, если в трубопроводе нет протечек при давлении воды 6 атмосфер. Время, необходимое для полного высыхания забетонированного пола, составляет не менее 10 суток. Только при соблюдении всех условий монтажа водяное отопление будет максимально эффективным, надежным и долговечным.

Регулировка

Температуру водяного теплого пола можно регулировать двумя способами: вручную и автоматически. Первый осуществляется с помощью шарового крана, а второй – электроприводами. Нужно сказать, что автоматическая регулировка наиболее эффективна для нагрева воды.

При строительстве нового дома неизбежно возникает вопрос, какой тип отопления выбрать. Взвесив все плюсы и минусы различных видов обогрева помещений, можно прийти к единственно правильному решению, что лучшей системы, чем водяные теплые полы, просто нет. Кроме того, его можно подключить практически к любому источнику тепла с использованием различных энергоносителей. А так как сделать теплый пол из отопления самостоятельно несложно, то можно еще и сэкономить приличную сумму денег.

Использование теплых полов для создания более комфортных условий началось еще в Древней Греции. В современном мире с развитием технологий все гораздо проще. Теплый налаженный пол в квартире применяется в любых климатических условиях. В зависимости от перепада температуры за окном это полноценная или дополнительная система обогрева.

Самым дешевым и рентабельным является водяной теплый пол в доме. Теплоносителем является вода, нагретая котлом, а при проживании в квартире – центральное отопление.

Теплый водяной пол своими руками имеет хорошие и плохие стороны. Прежде чем сделать теплый пол в частном доме, необходимо рассмотреть их все.

В чем преимущества водяного отопления:

  • Такая система обеспечивает комфортный тепловой режим. Тепло поднимается снизу вверх. Прогревает всю комнату. Особенно это актуально в частных домах с высокими потолками.
  • Когда ноги в тепле, перепад температуры окружающей среды незаметен для людей, находящихся в помещении.
  • Так как теплый пол от отопления является низкотемпературным обогревателем, он не сушит воздух.
  • В качестве нагревателя используется вода, температура которой значительно ниже, чем требуется радиаторам. Использование такой системы для отопления в частном доме хорошо сочетается с конденсационными котлами или тепловыми насосами.
  • Возможно отключение части цепей от системы.
  • Нагретый бетон долго сохраняет температуру и в помещении поддерживается стабильный тепловой режим. Это хорошо работает при использовании твердотопливных котлов.
  • Вся укладка водяного теплого пола скрыта в полу и не нарушает общую картину помещения.

Однако есть ряд недостатков, на которые следует обратить внимание при устройстве водяных теплых полов в частном доме:

  • Перед заливкой теплого пола требуется качественное выполнение всех этапов монтажа. Исправление ошибок или неисправностей по окончании работы финансово затратно, а иногда и невозможно.
  • Теплый водяной пол в квартире можно делать только с разрешения соответствующих органов.
  • Медленная и легкая регулировка водяного теплого пола. С помощью котла отопления можно регулировать теплый пол в небольшом диапазоне, в квартире с центральным отоплением его вообще нельзя регулировать.
  • Не все покрытия совместимы с теплыми полами. Не рекомендуется устанавливать громоздкую мебель или стелить на них ковры.
  • Толщина теплого пола около 10 см. Это необходимо учитывать при оформлении помещения в целом.
  • Утепление межэтажных перекрытий увеличивает нагрузку на балки.
  • Установка циркуляционных насосов и термостатов обязательна.
  • Устройство таких полов довольно дорого.

Взвесив все «за» и «против», нельзя сказать, что сделать теплые полы — это повысить комфорт за небольшую доплату. Хотя сделать водяной теплый пол в доме своими руками могут многие умельцы. Соблюдая ряд важных правил, можно добиться положительных результатов.


Процесс монтажа

Весь монтаж водяного теплого пола в частном доме состоит из нескольких основных процессов. Правильно выполняя каждую, мастера получают в награду теплые водяные полы в частном доме, которые надежно работают до 50 лет.

Все работы состоят из:

  • дизайн;
  • изоляция;
  • прокладка труб;
  • готовые стяжки пола.

В каждой части есть свои подводные камни. Вам нужно узнать их получше.

Создать проект

При монтаже водяного теплого пола своими руками следует правильно рассчитать мощность котла. При недостатке мощности вода будет недостаточно прогреваться, что скажется на качестве нагрева. Мощность обычно берется больше на 15-20% от общей потребляемой мощности.

Каждая вода проводится по одной трубе. Для расчета длины необходимо сначала нарисовать все контуры на бумаге. Указана схема их укладки и место крепления коллектора.


Диаметр трубы и шаг укладки водяного теплого пола зависит от окружающих условий и рассчитывается при проектировании. Есть смысл заказать проект в специализированных организациях. При неверных расчетах теплые водяные полы в частном доме работать не будут.

Теплоизоляция водяная

Чтобы отапливать дом, а не землю или потолки в соседней квартире, для теплого пола используют различные изоляционные материалы, которые укладывают на подготовленное ровное основание. Различия по высоте не могут быть более 5 мм. Система будет греть неправильно и недолго.

Между основанием и утеплителем обязательно располагается гидробарьер. Защищает пол от проникновения влаги из земли. Крышка изготовлена ​​из полиэтиленовой пленки. Если куски расправлены, то их накладывают внахлест, а все швы проклеивают скотчем.

Утеплитель для водяного теплого пола бывает из различных материалов. Применение должно быть оправдано местом, температурой окружающей среды и типом основания.

Наиболее популярны следующие обогреватели:

  • Пенополистирол. Применяется для утепления цокольных этажей или холодного подвала. Этот утеплитель под теплый пол имеет высокую плотность. Доступен в различной толщине. Чем больше требуется теплоизоляции, тем толще используются плиты.

При отсутствии плит нужной толщины можно укладывать более тонкие в два ряда, склеивая их между собой.

  • Минеральная вата. Применяется для создания водяного отопления в деревянных домах. Он очень хорошо удерживает тепло и заполняет собой все пространство. Недостаток – гигроскопичность, необходимо надежно защищать от влаги.

  • Профильная теплоизоляция – самый современный утеплитель для водяного теплого пола. Бывает с ламинированным покрытием и пазами или бобышками, облегчающими последующую укладку труб. Единственным недостатком теплоизолятора является его цена.

Теплоизоляция для водяного теплого пола выпускается в виде плит. Их установка обычно не занимает много сил и времени. Все швы или стыки необходимо проклеить фольгированной лентой во избежание попадания влаги и снижения теплопотерь.

По периметру стен весь пирог теплого пола разделяется демпферной лентой. Его укладывают вдоль всех стен, остатки срезают после выполнения стяжки. Лента служит компенсатором термических напряжений.


Поверх утеплителя укладывается гидроизоляционный слой для защиты от влаги и агрессивных сред (бетон, цемент). Также рекомендуется покрыть изоляцию слоем фольги для лучшего отражения и распределения тепла. На практике это работает только для деревянных наборных полов. При заливке бетона это просто пустая трата денег. При использовании профильных пластин все эти этапы опускаются.

Трубоукладка

Для монтажа водяного отопления применяют медные, металлопластиковые и полипропиленовые трубы диаметром 15-20 мм. Диаметр трубы зависит от размеров помещения и погоды в местности.

Трубы диаметром более 20 мм не применяют. Для регулировки в них нужного давления воды требуются очень мощные котлы и насосы. Это нецелесообразно с точки зрения энергозатрат.

Для монтажа используются две схемы прокладки труб водяного отопления:

  • Схема змейки. Это когда труба выложена равномерной змейкой по всей поверхности помещения. При такой схеме сначала получается горячая вода, затем она постепенно остывает, а в обратку возвращается охлажденная вода. Рекомендуется использовать в санузлах (ванна, туалет), коридорах и небольших помещениях, где длина контура невелика.
  • Схема улитки. Для больших помещений рекомендуется выкладывать трубы по спирали, начиная с середины. Получается чередование труб разной температуры. Тепло распределяется равномерно. Самая горячая труба размещается вдоль наружной стены, чтобы компенсировать внешний холод.

Прокладка каждого контура осуществляется одной трубой. Все кривые плавные. Расстояние между трубами теплого пола 7-20 см. Отступ от стены 5-7 см.

Для лучшего утепления водяного теплого пола в частном доме между стеновым трубопроводом и следующей очередью шаг укладки труб должен быть 5-7 см, тогда как отрегулировать разводку труб водяного теплого пола этаж просчитан в плане.

Трубы крепятся специальными направляющими. Также используют армированную сетку. Его размещают над утеплителем, а к нему уже прикрепляют трубы с помощью проволочных или пластиковых хомутов.


При креплении для вращения использовать не менее 3 скоб

При нагревании и наполнении водой труба немного расширяется. При их креплении необходимо это учитывать, оставляя небольшой зазор.

При использовании профильных пластин трубы просто укладываются в канавки или между бобышками. Длина трубы не рекомендуется превышать более 100 м. 60-80 м считается оптимальным. Если помещение большое, необходимо проложить много контуров отопления.

Коллектор

Одним из основных элементов является коллектор. Он соединяет контуры труб с отоплением. Все цепи должны иметь одинаковое сопротивление. Коллектор состоит из двух патрубков, к которым подключаются контуры отопления, которые подключаются к обратке и подаче котла.


Температура водяного теплого пола в пределах 35°С. Для регулировки и плавного изменения температуры к коллектору подключают смеситель и термостат.

Коллектор должен быть установлен выше уровня нагрева, чтобы обеспечить выход воздуха из системы через специальный воздуховыпускной клапан. Имеет смысл оборудовать его двумя запорными кранами, чтобы иметь возможность ремонта или замены деталей без слива воды.

Трубы присоединяются к коллектору опрессовкой. Перед заливкой теплого водяного пола проверьте герметичность. Систему заполняют водой или воздухом, давлением 1,5 рабочего, и оставляют на двое суток.

Давление можно немного уменьшить, немного растянув трубы.

Стяжка


После проверки герметичности приступают к заливке теплого пола.

Стяжка для теплого пола может быть разных видов:

Бетонирование (мокрый способ)

При выполнении используется раствор бетона или цемента с добавлением гранитного отсева.

Песок в составе бетонной стяжки по водяному теплому полу не применяют из-за его низкой теплопроводности.

Для увеличения срока службы заполнение теплого пола армировано. Для этого подойдет металлическая или пластиковая армированная сетка. В интернете много пошаговых инструкций, как правильно залить теплый пол. В состав стяжки добавляют пластификатор и полипропиленовую ткань. Это значительно увеличивает срок службы.

При выполнении стяжки под теплый водяной пол трубы находятся под давлением.

Толщина стяжки для теплого пола зависит от последующего покрытия и варьируется от 3 см до 7 см. Если было выполнено несколько контуров, то заливка водяного теплого пола вокруг каждой части осуществляется отдельно. Между ними имеются компенсационные швы из демпферной ленты. Залитая стяжка теплого пола сохнет в течение месяца. Для равномерного высыхания и качественного завязывания его необходимо иногда поливать.

Полистирольная система

При такой системе укладки получается водяной теплый пол без стяжки. Применяется для создания отопления в деревянных модульных домах и для утепления межэтажных перекрытий.


Трубопровод монтируется на пенопластовые или деревянные плиты с пазами без бетонной стяжки.

При использовании дерева под водяной теплый пол часто применяют утеплитель в виде минеральной ваты, уложенной между лагами.

Укладывая трубу в канавку, ее сверху покрывают алюминиевыми пластинами, которые крепятся к пластинам специальными замками. При сборе теплого пола под плитку необходимо дополнить пирог ДСП, влагостойкой фанерой или ГВЛП. При использовании ламината его укладывают на алюминиевый профиль.

Чаще используется бетонирование стяжки для теплого пола. Залитый раствор лучше сохраняет тепло, при таком монтаже теплые полы в доме прослужат более 50 лет. Когда в силу обстоятельств это невозможно, то используют сухую стяжку, хотя теплоотдача будет хуже.

Камень или керамическая плитка лучше всего подходят для покрытия полов с подогревом. Легко нагревается и хорошо держит тепло. Для пола также используют ламинат или линолеум. Такой напольный материал обязательно должен иметь отметку о возможности их использования с теплым полом.


Приложив немного усилий и вложений, вы сможете утеплить свой дом на долгое время. Существует множество источников информации о том, как правильно сделать теплый пол. Важны оптимистичный настрой и мастерство. Теплый пол принесет комфорт многим поколениям домочадцев, проживающих в доме.

Исправно работающая система отопления – залог комфортного проживания в доме, независимо от погодных условий. Наряду с традиционной радиаторной технологией, в устройствах контура отопления активно используется система водяного теплого пола. Его установка трудоемка и финансово затратна, но такой вариант отопления окупается за 5 лет.

Чтобы хоть как-то сэкономить, многие обустраивают теплый водяной пол в частном доме самостоятельно. Согласитесь, идея получения эффективного отопления с минимальными вложениями очень привлекательна, не так ли? Однако его выполнение требует от исполнителя определенных знаний и умений.

Предлагаем к рассмотрению подробный материал по устройству водяных теплых полов. В статье изложены правила проектирования, даны советы по выбору компонентов системы, а также описан пошаговый ход работ по прокладке, подключению и запуску водяного контура.

Устройство дополнительного отопительного контура рекомендуется включать в проект еще до начала строительства – так проще производить расчеты.

В готовом новом доме или здании, где давно работает радиаторная система, установка водяного пола также возможна, но при определенных условиях.

Преимущества водяного отопления давно оценили жители Европы и России: он эффективно обогревает помещения, экономит дорогостоящую электроэнергию, создает максимально комфортные условия в спальнях, ванных комнатах и ​​детских комнатах

Если желание утеплить пол возникло после постройки дома, следует установить, подходит ли для этого здание. Одним из главных условий является предварительно сделанная теплоизоляция дома, так как потери тепла свыше 100 Вт/м² сделают бесполезной укладку пола.

Обратите внимание на высоту потолков: монтажный «пирог» с трубами занимает около 15 см, а то и больше, от общей высоты помещения. После внедрения системы размеры дверных проемов, высота 210 см и более, должны быть выдержаны.

Такие схемы признаны наименее энергозатратными, наиболее эффективными и недорогими в эксплуатации. Также допустимы варианты с твердотопливными котлами.

Безупречная работа системы возможна только при двух условиях: профессионально выполненные проектные расчеты и грамотно выполненный монтаж.

Поэтому первые шаги к устройству водяного теплого пола на даче или в частном доме – это анализ конструкции, выбор материалов и составление проекта.

Нюансы устройства теплого пола

Конструкция конструкции водяного пола сложна и проста одновременно. Он многокомпонентный по составу, поэтому главное соблюдать порядок укладки всех слоев.

№2 — определяемся с утеплителем

Основное назначение утеплителя — отделить стяжку с трубами от основания, чтобы тепло передавалось вверх, а не уходило в землю зря. Обязателен теплоизоляционный слой; без него установка теплого пола теряет смысл.

Теплые водяные полы комфортны и удобны, особенно если не требуют установки водогрейного котла. В домах с радиаторным отоплением к системе отопления можно подключить теплые полы – это позволит делать полы с водяным подогревом без лишних затрат.

Реализация проекта

Для выполнения теплых полов, питаемых от системы отопления, необходим ряд условий. Система отопления должна быть оборудована циркуляционным насосом. При его отсутствии проще потратиться и установить насос, чем выполнять самотечную систему с выдержанным уклоном контура пола. Система может быть как однотрубной, так и двухтрубной. При однотрубной системе подающая труба теплого пола подключается после циркуляционного насоса, а обратная – перед насосом.

Также необходимо рассчитать длину контуров. Для двухтрубной системы она должна быть не более 50 метров, для однотрубной – не более 30 метров. Если контур отопления помещения больше, его необходимо разделить на несколько контуров, проложенных в разных зонах или параллельно.

Подготовка пола

Чтобы избежать теплопотерь и не нагревать плиты перекрытия, перед монтажом отопительного контура необходимо подготовить поверхность чернового пола.

  1. Если на полу уже есть напольное покрытие, его необходимо снять, трещины затереть цементным раствором, а поверхность пола выровнять цементным раствором или тонким слоем чистого крупнозернистого песка. Поверхность пола необходимо проверить уровнем на отсутствие перекосов – если контур теплого пола уложен неровно, образуются участки с застоем теплоносителя, что ухудшит теплоотдачу.
  2. По периметру помещения, а также на стыке отопительных контуров необходимо установить. Лента бывает различной ширины, с клеевым слоем или без него. Ширину ленты нужно выбирать так, чтобы она была выше расчетной высоты бетонной стяжки. Способ крепления выбирается в зависимости от отделки стен. Ленту можно приклеивать к гладким стенам с помощью клеевого слоя. К шероховатым поверхностям демпферная лента крепится дюбель-гвоздями для быстрого монтажа. Лента необходима для того, чтобы при прогреве-охлаждении пола не произошло разрушения стяжки.

  3. После этого на пол необходимо уложить прочную теплоизоляцию, которая не даст теплу уйти вниз. Это может быть экструдированный пенополистирол в виде плит или рулонный пенополиэтилен с фольгированным покрытием. Плиты укладывают встык, не допуская зазоров и щелей. Рулонные материалы также укладываются встык, а стыки проклеиваются металлизированным скотчем. Рулонные материалы из-за их небольшой толщины применяются редко, только если из-за небольшой высоты помещения применение более толстого утеплителя невозможно. Поверх утеплителя укладывается слой полиэтиленовой пленки толщиной 200 мкм – это необходимо для того, чтобы создать наилучшие условия для высыхания бетонной стяжки и предотвратить протечки бетона.

  4. На пол укладывается арматура. Это может быть армирующая сетка с ячейкой 10 см, либо сетка из стержня 6-8 мм, соединенного в местах пересечения проволокой. Сетка укладывается на пластиковые направляющие для создания зазора между арматурой и основанием.
  5. Для изготовления водяного теплого пола от отопления удобны специальные пенополистирольные плиты с бобышками — они предназначены для прокладки водяного контура и не требуют установки направляющих. Следует отметить, что при укладке пенопласта с бобышками необходимо использовать металлопластиковые трубы, а не полиэтиленовые, и укладывать арматуру после прокладки водяного контура.

Укладка водяного контура и заливка стяжки

После подготовки пола необходимо уложить водяной контур из металлопластиковых труб по заранее разработанной схеме. Также можно использовать трубы из сшитого полиэтилена. Обычно используют два способа укладки: «змейка» и «улитка». Укладка «улиткой» более выгодна – контур содержит меньше углов, при этом более холодные трубы обратного контура проходят рядом с горячей прямой, что позволяет избежать так называемых «зебр» – участков теплых и холодных полов. Трубы водяного контура обычно прокладывают с шагом 15 см, для южных регионов можно использовать и шаг 30 см. При необходимости утепления пола в какой-либо зоне шаг укладки на нем можно увеличить. Диаметр труб водяного контура выбирают меньше диаметра магистральных, иначе давление в них будет недостаточным.


Теплый пол в помещении является отличной основой для укладки любого финишного покрытия: плитки, линолеума, ламината. У теплого пола с водяным контуром есть один недостаток – он имеет значительную высоту, около 10 см. Если высота помещения не позволяет сделать теплый пол от отопления с устройством бетонной стяжки, можно сделать теплые водяные полы с помощью или электрических.

На сегодняшний день чрезвычайно популярен среди наших соотечественников монтаж гидравлического контура отопления в пол. Причиной этого является крайне неудовлетворительная работа классического радиаторного отопления с централизованной подачей теплоносителя. Ажиотаж вокруг технологии «теплый пол» заставляет многих «умельцев» идти на прямой запрет властями, самовольную установку отопления в квартире по полу, при этом нарушая тепловой баланс и увеличивая гидравлическое сопротивление в системе отопления (СО ) всего дома.

Есть законные способы реализации водяного теплого пола в квартирах многоквартирных домов и можно подключить систему теплый пол от центрального отопления. В данной публикации будут рассмотрены несколько схем работы, которые не вызовут гидравлический и тепловой дисбаланс в СО.

Схема «вторичного кольца»

Данная схема может быть реализована при однотрубной СО в квартире. Первичное кольцо — это центральный СО; вторичный — контур «теплого пола».

  • Врезка в систему центрального отопления производится только в обратку, на выходе из радиатора.
  • На контуре установлена ​​запорная арматура
  • , а на обратке кольца «теплого пола» еще и обратный клапан, препятствующий движению теплоносителя в обратном направлении.
  • Водяной теплый пол в квартире оборудован смесительным узлом, в состав которого входит насос и трехходовой кран.

При своей простоте эта схема эффективна, но только при правильном монтаже и четкой последовательности сборки.

Совет: Вопрос в том, сможете ли вы доказать коммунальщикам, что данная схема работоспособна и не приводит к разбалансировке ЦС. Как правило, специалисты контролирующих служб ссылаются на запрет внесения каких-либо структурных изменений к системе отопления. Поэтому настоятельно рекомендуем перед созданием теплого пола по данной технологии проконсультироваться с юристом и профессиональным теплотехником.

100% теплотехников скажут, что без нарушения закона можно создать теплый пол в квартире с индивидуальным отоплением.

Несмотря на запрет коммунальщиков на внесение каких-либо изменений в систему централизованного теплоснабжения, специалисты придумали такую ​​схему, реализация которой позволит создать автономную СО, где бак косвенного нагрева (буферный бак, аккумулятор тепла) и теплообменник будет работать как генератор тепла.

Эта система никаким образом не влияет на конструкцию центральной СО, не изменяет давление и не увеличивает гидростатическое сопротивление. Цифры обозначают следующее оборудование:

  • 1 циркуляционный насос
  • 2 Трехходовой смеситель
  • 3-х и 4-х шаровые краны
  • 15 Группа трубопроводов теплообменника, включающая: обратный клапан; шаровой кран с отстойником.

Собрать теплый пол от отопления в квартире своими руками по этой схеме под силу любому домашнему мастеру. Для более четкого понимания процесса сборки рекомендуем посмотреть видео по теме:

Нюансы, о которых нужно помнить


Теплый пол или радиатор: что лучше для квартиры

Ежедневно огромное количество наших соотечественников задаются вопросом, как сделать теплый пол из отопления, так как твердо убеждены, что такая конструкция квартирного отопления более эффективна, чем классический радиатор. Рассмотрите экономическую целесообразность каждого СО.

  1. Система подогрева пола более экономична. Этот вопрос особенно актуален для владельцев автономных СО и владельцев квартир с теплосчетчиками. Для данной конструкции в качестве основной системы отопления необходимо снизить теплопотери жилища до уровня 40-50 Вт/м 2 . Но при таких низких тепловых потерях радиатор СО будет не менее эффективен.
  2. Существует расхожее мнение, что при отоплении с помощью радиаторов «наверху жарко, а внизу холодно». Как правило, все упирается, опять же, в утепление дома. Если он соответствует европейским нормам, то разница температур воздуха под потолком и у пола, даже с радиаторами, будет минимальной, 1-2°С.
  3. Уровень комфорта значительно повышается, если установить систему «теплый пол» во всех помещениях квартиры. Действительно, по такому полу ходить приятнее, но ответьте себе на вопрос, готовы ли вы перейти от ковролина, линолеума и других напольных покрытий во всей квартире в пользу керамической плитки с лучшей теплоотдачей?

И, наконец, сравните затраты на реализацию проекта «водяной теплый пол», включая разрешительную документацию, проект с расчетами, дорогой монтаж и настройку производительности, с высокой эффективностью, что является достаточно спорным моментом.

Совет: Грамотный расчет водяного теплого пола – сложный процесс, требующий опыта и знания многих нюансов. Именно поэтому для их выполнения обращайтесь только к профессионалам.

как сделать воду своими руками, устройство и схема, укладка от отопления, видео, монтаж системы

Теплые полы в здании могут быть выполнены как водяными, так и электрическими Теплые полы могут быть выполнены с использованием гидроэлектрических и отопительных систем. В многоквартирных домах допускается первый вариант. Для частного сектора можно использовать наиболее удобную модель.

Состав:

    • Теплый пол: преимущества и недостатки
    • Теплый водяной пол своими руками: расчет материала
    • Как утеплить пол своими руками: Крепеж
    • Этапы монтажа и схема теплых полов
    • Из чего и как сделать теплый пол: порядок укладки
    • Устройство теплого пола: разводка труб
    • Самостоятельное устройство водяного теплого пола
    • Технология теплого пола из металлических труб своими руками
    • Стартап Парбинг опубликован Водяные теплые полы
    • Как утеплить пол с подогревом(видео)

Водяные теплые полы используются в частном секторе, с автономным отоплением. В трубы поступает нагретая вода, которая нагревает поверхность пола. Теплый воздух движется равномерно, создавая уют и комфорт в помещении.

Теплый пол характеризуется отличными эксплуатационными характеристиками

Теплые полы имеют ряд преимуществ:

  1. Экономия — устройство подогрева пола позволит снизить потребление энергии, нагрев происходит до температуры 35-40 ᵒС.
  2. Создаст комфортное тепло, потоки воздуха будут равномерно распределяться по помещению.
  3. Безопасность и долговечность эксплуатации исключают ожоги.
  4. Нанесение практически любого поверхностного покрытия.
  5. Контроль температуры — можно регулировать тепло в доме.

К недостаткам теплого пола можно отнести трудоемкость и дороговизну монтажа. Укладывая трубы, необходимо немного приподнять покрытие, что уменьшит расстояние до потолка. Обогрев помещения будет длиться от 2 до 3 часов, в зависимости от размера помещения и установки нагревательных элементов. Вы можете покрыть систему водоснабжения любым материалом. Отличным вариантом станет керамическая плитка. Обладает высокими износостойкими характеристиками, экологически безопасен, не выделяет токсичных веществ при повышении температуры, обладает хорошей теплоемкостью.

В зимние месяцы по керамике можно ходить босиком.

Можно покрыть пол ламинатом, но он должен иметь особые характеристики. Необходимо купить качественный материал с хорошей теплопроводностью и пометкой «для полов с подогревом». Выбирая линолеум для водяного пола, придерживайтесь некоторых критериев. Материал должен быть износостойким и с хорошей теплопроводностью. Дешевый вариант на каучуковой основе применять не желательно. Нельзя нагревать пол более 28 ᵒС, покрытие начнет выделять вредные вещества, что может негативно сказаться на здоровье домочадцев. Выбирать линолеум следует на тканевой основе. Иногда используют ковролин со специальной маркировкой. В нем есть токсичные добавки, поэтому температура нагрева не должна превышать 26°С. При выборе покрытия необходимо изучить его состав, характеристики, обратить внимание на теплопроводность и экологическую чистоту.

Теплый водяной пол своими руками: расчет материала

Монтаж и монтаж системы водоснабжения можно осуществить самостоятельно. Такая конструкция подразумевает несколько слоев с разным наполнением. Сама система состоит из труб, уложенных по специальной схеме. Существует несколько способов разводки водяного отопления.

Перед закупкой материалов для водяного теплого пола стоит произвести необходимые замеры помещения рулеткой

А именно:

  • Бетонная стяжка, заполненная установленными трубами;
  • Расположение элементов в пазах из пенополистирола;
  • Укладка в деревянные траншеи (чаще всего применяется в деревянных конструкциях).

Для нагрева воды используются различные виды труб. Идеальным вариантом станет система металлопластиковых труб. Они хорошо держат форму, легко монтируются и имеют демократичную цену. Возможно использование элементов из сшитого полиэтилена. Однако с ним трудно работать и придавать требуемые формы, когда поступает горячая вода, он расправляется. Медные трубы считаются дорогим материалом и требуют дополнительного защитного слоя.

Важным моментом при монтаже теплого пола является его расчет.

Длина контура зависит от диаметра трубы. Для элементов диаметром 16 мм максимальная длина составляет 70-80 м, трубы 17 мм — 100 м, 20 мм — 120 м. Если пренебречь этими нормами, давление в трубах будет плохим, соответственно пострадает обогрев помещения. Для больших площадей система составляется из отдельных контуров. Перед началом расчетов необходимо определить, будет ли водяное отопление основным или только напольным. В первом варианте расстояние между витками должно быть от 15 до 20 см. При простом обогреве расстояние можно увеличить до 30 см.

Алгоритм расчета длины труб:

  • Определить площадь помещения — S;
  • Расстояние между витками принимаем — N;
  • Учитывать коэффициент на изгибы труб — 1,1;
  • Длину рассчитываем по формуле: L = S/Nx1,1.

Например, если в помещении 20 м2 с шагом между витками 30 см, то потребуется 20/0,3х1,1=73,3 м трубы. Если коллектор находится на удаленном расстоянии от помещения, измерьте путь и прибавьте полученную цифру к рассчитанному метражу. Получите нужную длину трубы. Таким же образом осуществляется расчет каждого контура, после получения нужной фигуры, отправляемой на покупку.

Как сделать теплый пол своими руками: комплектующие

Система не ограничивается одними трубами. Необходимо будет приобрести бойлер. Специалисты рекомендуют покупать газ с возможностью использования в летнее время для горячего водоснабжения. При выборе агрегата следует обращать внимание на мощность, сравнимую с квадратурой дома. Возможна установка котла, работающего на электричестве, угле и даже дровах. Наиболее экономичной будет эксплуатация газового оборудования.

Все комплектующие для теплого водяного пола можно приобрести в интернете или в строительном магазине

Вам нужен смесительный узел, который состоит из:

  • Коллектор;
  • Клапаны;
  • Воздухоотводчики;
  • А также различная арматура и циркулярный насос.

Для начала необходимо установить бойлер и коллектор, что лучше доверить специалистам. Вы можете выполнить работу самостоятельно, воспользовавшись прилагаемой инструкцией. Затем можно закрепить пол. Необходимо подготовить основание пола. Он должен быть чистым и максимально ровным. При наличии больших перепадов рекомендуется сделать стяжку. Больший вылет, более 5 мм, может повлиять на увеличение гидравлического сопротивления.

Этапы монтажа и теплый пол

После подготовки поверхности приступают к основным работам, состоящим из нескольких этапов. Толщина общего слоя может достигать 20 см. Работы начинаются с монтажа гидроизоляционного материала или использования обычной пленки.

Собрать водяной пол из разных слоев:

  • Гидроизоляционный слой;
  • Демпферный ремень;
  • Нагреватель;
  • Армирующая сетка;
  • Трубы отопительные;
  • Стяжка.

Если у вас нет опыта установки теплого пола, вам следует обратиться к специалистам

. При закладке стыки проклеивают скотчем, материал кладут на стену с запасом 20 см. Демпферная лента раскладывается по периметру помещения. Сделать его можно самостоятельно, нарезав утеплитель на полоски или купив самоклеящийся вариант. В обоих случаях лента приклеивается к стене. Следующий этап работ – монтаж утеплителя.

Листовой материал перекрывается. Места стыков можно проклеить. Гораздо удобнее работать утеплителем с готовыми пазами для труб.

Армирование осуществляется специальной сеткой, которая будет служить основой для фиксации контуров. Якоря соединены друг с другом проводом. Расстояние ячеек выбирается в зависимости от шага контура.

Из чего и как сделать теплый пол: порядок укладки

Можно оформить контуры в разных вариациях. Металлопластик хорошо гнется. Делать наклон нужно в несколько подходов. Полипропиленовые трубы гнутся путем нагрева или используются специальные фитинги. Любой способ укладки имеет положительные и отрицательные стороны.

Типы компоновки:

  1. Змеевик. Простой метод, легкая сборка. Главный недостаток – разница температур между началом и концом контура. Рассеяние улиткой.
  2. . Вариант посложнее, но теплые полы будут по периметру, подача и обратка воды осуществляются внутри друг друга.
  3. Комбинированный метод. Применяется чаще всего. Середину прокладывают улиткой и по периметру пропускают змейку.

Для монтажа водяного теплого пола требуется 2 человека.

Каждый контур необходимо настраивать отдельно, не переносить из комнаты в комнату. Исключением может быть маленькая ванная и туалет. Контур рассчитан на площадь не более 40 м2. При необходимости в помещении используется несколько элементов. Для фиксации труб используют специальные хомуты, стальную проволоку, скобы-гарпуны, фиксирующие дорожки, специальные планки для размещения труб, маты с пазами, между которыми укладывают элементы и распределительные плиты, применяемые в деревянных постройках. Когда все материалы закуплены, можно приступать к монтажу водяного отопления.

Теплый пол: укладка труб

После предварительных работ по утеплению пола и укладке армирующей сетки трубы необходимо развести и зафиксировать на фитинге, а после монтажа и соединения произвести контрольный обжим. Для этого лучше использовать воздушный компрессор.

Этапы сборки:

  1. Необходимо смотать 10-15 м трубы, на один конец надеть изоляцию и поставить фитинг, который потом будет подключаться к коллектору.
  2. Выбранная схема расположения служит ориентиром для расположения труб.
  3. После укладки трассы через 10 м начните ее крепление к арматуре. Труба должна лежать на поверхности без перекосов.
  4. После заполнения пространства труба возвращается в коллектор, надевается фитинг.

Трубы можно прокладывать не по всему помещению, а в тех местах, где требуется подогрев пола.

Остальные схемы необходимо собрать аналогичным образом. Чтобы не повредить трубы, передвигайтесь по полу по специально устроенным дорожкам из фанеры или досок. Далее необходимо подключить цепи к коллектору.

Распределительный блок подразумевает некоторый функционал: повышает давление в системе, распределяет равномерный поток на несколько контуров, регулирует температуру отопления.

Для опрессовки воды к подающему коллектору подсоединяется шланг с водопроводной водой, а к другому отводу подключается насос для опрессовки. На блоке перекройте все контуры, оставив один. Затем подайте воду и проконтролируйте выход воздуха. Когда жидкость стала чистой, кран заблокирован. Возникшая протечка устраняется. Каждая цепь должна быть проверена. После манипуляций вода перекрывается. Завершите процесс сбора теплого пола заливкой бетона или специальным настилом.

Устройство автономного водяного пола

Для заливки бетона требуется дополнительное армирование. Можно использовать как металлическую, так и пластиковую сетку. Стяжка выполняется в 2 этапа: наносится плотный слой бетона, жидкость доводится до финишного покрытия. Перед началом работ необходимо установить маяки и провести линии, на которые следует ориентироваться в процессе заливки.

Стяжка состоит из смеси:

  • Песок речной;
  • Цемент М400-500;
  • Мелкий щебень Ø20-50 мм;
  • И обычная вода.

С помощью водяного пола можно значительно повысить степень комфорта в помещении

Теплые полы требуют добавления в раствор пластификатора. Для упрощения процедуры смешивания рекомендуется использовать бетономешалку. Приготовленную смесь раскладывают по всему полу, ориентируясь на маяки. По окончании работ необходимо организовать деформационные швы, чтобы уменьшить образование трещин.

Перед выполнением чистовой стяжки швы заполняются герметиком.

Пол будет сохнуть несколько недель. После этого сделайте финишную засыпку, приготовив более жидкий раствор без щебня. Вы можете использовать пол. После полного высыхания можно делать напольное покрытие.

Теплый пол из металлопластиковых труб своими руками

В деревянных домах тоже делают водяной теплый пол. Используйте простой монтаж системы обогрева, который позволяет разместить отопительную конструкцию относительно прочно, что предотвратит ее разрушение.

Технология сборки :

  1. Уложите нагреватель между напольными лестницами;
  2. Затем укладываются полосы ДСП или фанеры с промежутками для труб;
  3. Далее идут распределительные пластины, в которые будут вставляться ТЭНы;
  4. Трубы проложены;
  5. Монтируемый слой ГВЛ, для лучшего распределения тепла;
  6. В конце находится облицовочное покрытие.

Металлопластиковые трубы для теплого водяного пола имеют длительный срок службы

Если пол ламинированный, гипсокартон можно не укладывать. При выборе материала необходимо убедиться в его технических характеристиках. Правильно собранная проводка и грамотная эксплуатация позволят прослужить теплый пол долго.

Ввод в эксплуатацию системы подогрева пола

После окончательной установки система отопления должна использоваться постепенно. Начинайте подогрев с 20°С, повышая температуру несколько раз в день, доводя ее до комфортного состояния.

Если покрытия выполнены из ламината и дерева, температуру циркулирующей воды повышают и понижают постепенно. Это продлит срок службы покрытия. Теплые полы во влажных помещениях регулируют на 31°С, в сухих на 26. Не превышайте температуру горячей воды более 45°С. для любителей тепла и уюта. Такая система позволит передвигаться по дому без лишней обуви, играть с детьми прямо на полу. Самодельный водяной пол позволяет сэкономить на расходах и стать предметом гордости владельца. Теплый пол может создать максимальный комфорт домашней атмосферы и будет полностью безопасным.

Истории выживших после торнадо

На этой странице собраны истории выживших после торнадо и града. Эти аккаунты не были проверены. Если вы пережили торнадо или знаете кого-то, кто пережил это, поделитесь своей историей и помогите спасти жизни. Пожалуйста свяжитесь с нами. ПОЖАЛУЙСТА, обратите внимание, что у нас есть разрешение напечатать вашу историю в Интернете и сообщить нам город и штат, а также месяц и год события.

Адам Тейлор, Кливленд, Теннесси, 12 апреля (Пасха) 2020 г.

Я рос одновременно немного напуганным и взволнованным штормами и смерчами. Моя мама и прабабушка были в ужасе от бури, вероятно, из-за невыявленного случая лилапсофобии или астрафобии. Для меня звук сирен атомной станции, используемых в качестве сирен торнадо, был самым страшным. Так или иначе, я начал изучать и узнавать о суровой погоде как можно больше. В 8-м классе на наш маленький городок обрушился торнадо и убил одного человека. Я сидел у стены в своем классе, в которой в основном были стеклянные окна, и между классами было какое-то сообщение о том, что наш округ находится под предупреждением, но мы никогда не выходили в коридор. Я фактически остановил урок и сказал учителю, что небо стало безобразного, почти злого, зеленого цвета. Мой учитель сказал: «Класс, я не думаю, что мы больше в Канзасе». Он приземлился менее чем в миле от нас.

27 апреля 2011 года был печальным и ужасным днем ​​для юго-востока. Я работал в хозяйственном магазине, и хотя прямого попадания в нас не было, 2-дюймовая ПВХ-труба была высосана из наружных стеллажей и выстрелила на 14 дюймов в соседний двор. Вечером того же дня я нашел у себя во дворе почту от Каллмана, штат Алабама. Я также нашел задания по раскрашиванию из начальной школы где-то, что я не узнал.

В ту ночь я молилась, чтобы он и моя соседка миссис Брукс были в безопасности. Я произношу эти имена, потому что они навсегда запечатлелись в моей памяти. Мама и тётя видели у нас во дворе разбросанный утеплитель и сайдинг. Мы помним, как 2×4 летали высоко в небе, как пропеллеры вертолета. Мы были благословлены и спасены в тот день.

Перенесемся вперед почти на 9 лет, я был в гостях у друга на пасхальном ужине. Я хорошо знал об угрозе бури, уходящей в ночь. Около 10:45 мой немногословный сосед прислал текст, который гласил: «Привет, баба-дерево в твоей спальне. У меня есть пила, если она тебе понадобится. Она в твоем гараже». Судя по всему, на этот район обрушился несильный шторм, и в мой дом попало дерево среднего размера.

Разочарованный, я прыгнул в машину и поехал домой. Это было странно, потому что с дождем, как я понял, атмосфера немного стабилизировалась. Во всяком случае, я остановился, и шел небольшой дождь. Моя соседка в розовом халате кивнула в сторону навеса, как бы говоря «это прямо здесь», я помахал рукой и сказал «спасибо» и что утром верну. Он небрежно поднял пиво и кивнул. Я открыл дверь, схватил толстовку, включил свет и пошел оценивать повреждения с пилой в руке.

Было примерно 11:30. Подойдя к дереву, я понял, что мой сосед в розовом халате поставил для меня свою лестницу именно там, где мне было нужно. Так что я заправил и запустил пилу и поднялся наполовину по лестнице, чтобы снять с крыши самую тяжелую часть. Дождь усилился, и я начал резать, думая о том, как покрыть крышу. Я забыл о погоде. Пока я мысленно, почти в трансе, спорил о самом быстром и простом способе сделать это, мне казалось, что кто-то щелкнул пальцами перед моим лицом. Как будто я проснулся и понял, что это смертельно опасно. Ни дождя, ни ветерка, только пила грохотала и трясла мою руку.

Краем глаза я вижу, что моя розовая мантия щеголяет героем, и я имею в виду героя, машущим обеими руками, одна из которых все еще цеплялась за пиво. Я отрезал пилу и посмотрел на него, когда он начал указывать на запад. Тут-то и послышался гул пресловутого товарняка. Я видел вспышки силы и знал, что это произойдет. Я уронил пилу, которая воткнулась прямо в землю, и грациозно скатился вниз по лестнице, которой я являюсь медведем гризли, весом 285 фунтов, ростом (5 футов 7 дюймов) и сердцем плюшевого мишки. Так грациозно обычно не используется для описания меня. Я схватил его пилу и заметил, как призрак, он ушел внутрь.0006

Я обогнул навес и распахнул дверь, и, как в любой другой день, как бы запрокинул ее за спину, чтобы закрыть тремя пальцами, но она встретилась с ветром и вернулась ко мне. Я захлопнул его, когда отключилось электричество. Моя гостиная выглядела жутко, поскольку я мог видеть вспышки молнии, а также вспышки мощности. Я прыгнул в 1/2 ванну, которая была прямо за дверью, захлопнул дверь, лег, накрыл голову и помолился о прощении и о моей семье.

В моей голове крутился миллион мыслей, сожалений, молитв и т. д., но я все еще замечал изменение давления и чувствовал воздух из-под двери, когда он дул на меня, а затем вытягивался обратно из комнаты. Я услышал, как что-то хлопнуло по моему дому, затем гипсокартон наверху упал, и это звучало так, будто моя крыша поднялась и снова рухнула. Я услышал звук вытаскивания гвоздей из дерева, бьющееся стекло, а затем самый страшный звук, который я когда-либо слышал, и молюсь, чтобы я никогда больше не слышал. Это был стон. Стон. И я могу описать это только как зло. Это заставило меня трястись с головы до ног, и эта тряска продолжалась с 12 апреля до того дня, когда я встретил свою девушку в начале августа.

Я вдруг почувствовал, что что-то ударило меня по голове, и все стало мирно. Я открыл глаза и сдвинул часть потолочной фермы, которая сотрясла меня. Я почувствовал тепло на моей мокрой голове, исходящее от небольшого пореза. Я был сбит с толку и очень хотел пить. Я прошел на кухню, отбрасывая мусор, взял со стойки нетронутый стакан и выпил полный стакан воды. Оно медленно возвращалось ко мне, пока я смотрела в темноту своей гостиной, где я могла видеть луну, выглядывающую сквозь облака через дыры в моем потолке, и даже тогда это казалось нереальным.

Я вышел на улицу, чтобы увидеть свою машину, полностью и густо покрытую грязью и травой, только с одной стороны. Я был ослеплен светом, когда выходил из навеса. Это «человек в халате», пришедший проведать меня. Я спросил, в порядке ли он и его жена, или «старушка», как он ее называл. Он покачал головой «да», а правой рукой дал мне знак «ок», а кофейная кружка с растворимым кофе внутри заменила его пиво в левой руке. Я стоял там, и слезы текли по моему лицу, не из-за вывиха плеча или пульсирующей головной боли из-за сотрясения мозга, а из-за благодарности, которую я чувствовал к нему за пилу и за то, что он стоял снаружи, чтобы предупредить меня.

Он раскрыл объятия, и я так сильно обняла этого мужчину, что он хлопнул меня по плечу, потому что я сжимала его. Мы были благословлены в тот день, потому что, кроме нескольких ранений, в моем городе не было сообщений о смертельных случаях. Что касается моей тряски, то она продолжалась вместе со случайными кошмарами до следующего августа, пока я не встретил свою девушку. Она заметила дрожь и поняла, почему это происходит. Но как чудо, она забрала его у меня. Теперь единственный раз, когда я дрожу, это потому, что у меня все еще порхают бабочки каждый раз, когда я вижу, как она входит в дверь. Будьте в безопасности, ребята. Будьте в курсе погоды. И никогда не осуждайте мужчину в розовом халате.

Дженнифер Хенсон-Коллинз

Рано утром 3 марта 2020 года торнадо E-F4 обрушился на Куквилл, Бакстер, штат Теннесси, где мы живем. Я услышал, как сработала сирена, схватил своих детей, и мы укрылись в коридоре прачечной. Торнадо был у нас во дворе! Торнадо подхватил нас на деревянный пол и отбросил через улицу на 250 футов! Мы потеряли все! Я чувствовал, как мой Ангел-хранитель прямо позади нас парит над нами, чтобы защитить нас. Мы взывали к Богу о помощи, и он помог нам! У нас было минимум травм. Самая страшная ночь в моей жизни. Мы все еще пытаемся разобраться. Наша жизнь навсегда изменилась после того утреннего торнадо

Braedyn Griffin, Lincoln, NE

Мне было 6 или 7 лет, я жил в Lincoln, NE, и был готов закончить учебный год. Однажды, возвращаясь домой из школы, я увидел облако от темно-синего до серого цвета, приближающееся к моему дому. Это было странно, потому что в детстве я, вероятно, не знал, что такое суперячейка.

Я увидел мамину машину и услышал, как она выкрикивает мое имя. Это испугало меня, потому что она была такой громкой и сказала садиться в машину. Я не знал, что происходит, поэтому подбежал к машине и сел. Она сразу же завела машину и велела мне пристегнуться. Так я и сделал, и она отказалась.

Тогда я оглянулся на облако, и оно напугало меня. Внутри облака было небольшое облако, похожее на воронку. Мама сказала смотреть вперед. В конце концов мы добрались до дома и услышали громкую сирену. Она сказала, чтобы сейчас же зайти в дом и спуститься вниз. Мой папа выглядел испуганным. Он принес радио и фонарик, а моя мама купила батарейки и закуски. Как только мы все спустились вниз, мы услышали очень громкий стук по крыше.

Мой папа сказал, что это был град, и моя мама пыталась успокоить меня и моих сестер. Затем, через несколько минут, стало тихо, поэтому мы включили радио и услышали, что торнадо EF-2 приземлился к востоку от начальной школы Шеридан (моя школа), оторвав часть школы. Мне было очень грустно, и я чуть не расплакался, а потом я услышал мощный громкий грохот, который начал сотрясать дом. Затем свет погас. Папа включил фонарик, и грохот стал стихать. Мы слушали радио и слышали, что что-то рассеивается. Я не мог понять, что он говорил, но предположил, что это имело в виду торнадо. Это был самый страшный момент в моей жизни, и я надеюсь, что ничего подобного больше не повторится.

Крис Тувенг, Даллас, Техас, 2019

В прошлом году в ночь на 20. 10.2019 в этом районе пронеслось несколько торнадо. Меня, к сожалению, «засосало» в один из них. Самым сильным «Торнадо» был EF3, который находился на земле 30 минут и 15 миль. Когда я говорю «причастен», я буквально стою в Торнадо. Казалось, вечность.

Я пошел в местную пиццерию Little Caesar Pizza во время перерыва в игре Dallas Cowboy Philadelphia Eagle, чтобы купить пиццу для игры. Когда я добрался до Little Caesars, у них закончилась пицца. Так что мне пришлось ждать. Пока я ждал, Торнадо ударил по торговому центру и высосал меня из здания. Я буквально стоял внутри Торнадо. Сначала я нашел опорную колонку, за которую можно было держаться. Затем меня отбросило от колонны к грузовику, припаркованному перед «Маленьким Цезарем». Я попытался ухватиться за капот грузовика, но держаться было не за что. Я оказался на земле, держась за обод левого переднего колеса, пока оно не остановилось. Он был неподвижен, и все огни были выключены, потому что электричество было отключено. Люди кричали, повсюду срабатывала сигнализация автомобилей. Это было похоже на зону боевых действий.

Торнадо был EF3 с устойчивыми ветрами со скоростью 140 миль в час и шириной у основания 1300 ярдов. Это 13 футбольных полей в ширину. Слова не могут описать, каково это было. Кроме ужаса. Мне повезло, что я жив, конечно. Я не думаю, что вы встретите много людей в своей жизни, которые пережили что-то подобное. Кто-то определенно следил за мной. Больше всего пострадали спина, голова и голени. У меня до сих пор там мусор (камни, грязь, стекло). Большая часть вышла, но не все.



Рокетт, Бруквилл, Огайо, июнь 2019 г.

Терри и я наблюдали за торнадо, о котором сообщалось, к северу от нас, который двигался к востоку от Гринвилля через округ Майами. Когда он покинул Лауру и направился на восток в сторону Уэст-Милтона, мы разговаривали по телефону с сестрой моей жены, которая живет на Рэнджлайн-роуд в двух милях к югу от пути, указанного радаром. Сестра моей жены и муж вошли в свой внутренний коридор и выехали из шторма, пока мы описывали его местоположение, следя за радаром на WHIO по телевизору. После того, как он прошел, мы повесили трубку, и они были в хорошей форме и в безопасности, с небольшим воздействием на них. Тот шторм получил рейтинг и EF-2. (После этого события и после нашего собственного события, описанного ниже, был еще один торнадо (EF-0), который прошел в 3 милях к югу от их дома на несколько миль.)

В это время, примерно в 22:40, метеоролог в прямом эфире изменил вид, чтобы показать шторм, который вращался над Бруквиллем, штат Огайо. Это и есть наша буря. Мы наблюдали, и мне было очевидно, что вращение шторма было очень сильным, и я упомянул об этом Терри примерно за полминуты до того, как WHIO сказал то же самое. Пока они двигались сквозь шторм, я заметил, что вращение шло строго на восток от Бруквилля, и с характерным сигнатурой вращения связан шар из мусора. Опять же, это было подтверждено WHIO в прямом эфире через несколько секунд после того, как я упомянул об этом Терри в моем рассказе о том, на что мы смотрели.

Примерно в это же время (примерно в 22:50) шар из обломков и его циркуляция явно двигались строго на восток по Уэстбрук-роуд и находились примерно в 3 милях к западу от нашего дома в районе Эйр-Хилл-роуд. Мы с Терри переглянулись, и она спросила, не нужно ли нам укрыться. Я согласился, и, поскольку мы все равно были внизу на нашем нижнем уровне, мы вошли в нашу ванную комнату на ½ этажа и оставили дверь открытой, чтобы мы могли, по крайней мере, отслеживать статус по телевизору. Мы слышали усиление ветра в этом месте и звуки спорадического града, падающего на дом и крышу. Град был не сильный и не особенно крупный. В этот момент телевизор выключился, и свет начал мигать и выключаться, и снова, и снова. Мы закрыли дверь.

После этого свет погас навсегда, но у нас был с собой фонарик, и я включил его. Мы слышали, как ветры усиливаются и сильно порывисты в слегка пульсирующих приливах и отливах. Была яркая и непрерывная молния, звуки ветра немного усилились, и мы услышали удары на задней палубе, с северной стороны дома, и сильные удары спереди и над нами. Мы могли ощущать ветер в ванной с заметными волнами давления, которые соответствовали порывам, и был заметный ветерок от двери, когда давление уравнивалось между домом и снаружи через вытяжное отверстие в ½ ванне. Я чувствовал перепад давления в ушах, слышал бульканье унитаза, и мы оба заметили перепад давления, когда волны перепада давления омывали дом и нас. Дверь в ванную тряслась, как будто кто-то все это время хотел попасть внутрь. Кроме того, во время мероприятия мы оба слышали непрерывный фоновый шум ветра, который был устойчивым и медленно дул с запада на восток, как будто фермер на своем тяжелом и громком тракторе вспахивал поля к югу от нас. Если бы мы были немного ближе, я уверен, что это был бы классический опыт «товарного поезда».

Примерно через минуту ветер утих, и дверь затряслась. Волны давления ушли, и мы были в порядке. Мы обнимались на протяжении всего мероприятия, и Терри спросил, закончилось ли оно. Я сказал, что думаю, что теперь это безопасно. Она спросила о повреждениях, и я сказал ей, что не слышал ни разбития стекла, ни движения наверху, что было хорошо. Она спросила, есть ли у нас крыша, и я честно сказал ей, что не знаю. Мы открыли дверь в ванную, и все было мертвенно тихо, если не считать постоянного стона или даже стона, который был циркуляцией торнадо, продолжавшего двигаться на восток. Очень тревожно, особенно с непрерывной молнией, но без грома. Используя свой мобильный телефон, я позвонил в NWS Wilmington в 23:10, так как удар торнадо в моем местоположении был 10:58 (приблизительно). Прием прерывался, так как вышки сотовой связи, по-видимому, отключались, а торнадо перехватывал звонки на другие вышки, пока мы разговаривали. Это очень расстроило Терри, и я не против сказать вам, что я тоже был очень расстроен и обеспокоен. Я очень давно не чувствовал этого эффекта. Мой жук, преследующий шторм, исчез, Джон. Ведь меня преследовала буря!!

После того, как мы собрались и поцеловались, слава Богу, что мы живы, мы поднялись с пола и начали наш осмотр. Я нашел ей фонарик и осмотрел дом изнутри. Нетронутый и без повреждений водой или трещин снаружи. Затем я выглянул в дверь палубы и не увидел ничего, кроме листьев. То же самое с входной дверью, когда я открыл ее. Листья и ветки. Дождя не было, ветра не было, но на востоке все еще непрерывно сверкали молнии, пересыпанные синими и зелеными вспышками, поскольку линии электропередач, трансформаторы и подстанции были повреждены и отключены от сети. Я надел свои резиновые сапоги, и мы оба вышли на улицу, чтобы проверить внешние повреждения.

Мы потеряли несколько больших (12 дюймов в диаметре) веток серебристого клена, которые теперь блокировали нашу дорогу. Другой попал в нашу крышу, повредил желоб и софит и перекатился через крышу на задний двор. Многочисленные другие ветки были на нашей палубе и засоряли наш двор. Наша декоративная груша была сломана и измельчена и лежала на заднем дворе. Ветви и грушевое дерево были ориентированы с севера на юг, в сторону повреждения EF03, которое находилось на пути вдоль Уэстбрук-роуд – в ¼ мили к югу от нас. Большинство повреждений деревьев по соседству имели ту же ориентацию. Также северная сторона нашего дома была засыпана песком с измельченными листьями и мусором, но другие стороны дома были чистыми.

Палубную мебель запихнули в наш дом, а несколько стульев нашли во дворе соседа к югу. Каждая часть была очень тяжелой и скреплена якорем, но ветру удавалось очень легко перемещать их. Точно так же наша мебель на верхней палубе была свалена в кучу у южных перил. Я накрыл наружную мебель и скрепил ее якорями, как обычно делаю, когда есть угроза дождя или бури, чтобы защитить их.

Опять же, когда мы совершали нашу инспекционную поездку, в небе непрерывно сверкали молнии, но на востоке не было грома. Позже мы узнали, что еще один торнадо образовался над Энглвудом к северу и востоку от нас и двинулся на юго-восток, в то время как наш торнадо продолжал двигаться на восток, пересекая I-75 и север Дейтона, и в Риверсайд.

Мы поболтали с соседями, убедились, что все в порядке, и полтора часа слушали аварийные сирены, пока проверяли свои дома. Ни дождя, ни ветра, только глубокий штиль и тишина. С убывающей молнией на востоке.

Оценщик вышел сегодня (суббота), чтобы проверить имущество. Повреждения, вызванные ураганом, привели к тому, что крыша была сорвана и перекрыта черепицей, один 40-футовый серебристый клен и 25-футовое грушевое дерево были удалены, включая измельчение пней, верхушку и отделку двух дополнительных серебристых кленов, а также новые водосточные желоба и софиты на передней части дома. Оценщик считает, что нам нужно оторвать и заменить наш сайдинг, но у нас есть возможность, чтобы строительный инспектор подтвердил его выводы. Визуально сайдинг выглядит нормально с несколькими вмятинами, но без незакрепленных секций или панелей, я бы с таким же успехом сохранил то, что у нас было 40 лет.

Тринити, Харрисон Тауншип, Огайо,

День начался как обычно. В этот теплый ненастный день капли дождя тикали по стеклу окна гостиной квартиры. Большую часть дня я провел, играя в «Call of Duty: Advanced Warfare» на Xbox 360 моего отца. Около 17:00 я начал слышать о штормовой системе на западе. Я завершил игру на ночь, когда подруга моей сестры сообщила нам о предупреждении о торнадо. Через несколько секунд завыли сирены. Я направился в ванную и наблюдал за красными кровяными тельцами на радаре, когда погас свет и пропала сотовая связь. Сестра велела мне выйти в коридор вместе со всеми. Небо осветили зловещие яростные молнии. Я укрылся в коридоре, пока снаружи грохотал звук поезда. Первый торнадо прошел, но теперь в нашу сторону направлялся второй. Воронка прошла над жилым комплексом, а затем двинулась в ночь от нашего местоположения, шоссе 48 в городке Харрисон, в сторону старого Северного Дейтона. EF-4 унес две жизни: одну в Селине и одну в Харрисон Тауншип.

Стейси Хауэлл, Вашингтон, ИА, 1998

В далеком 1998 году я только что вернулся домой из школы, и тут завыли сирены. Мама посадила меня под стол, а сверху поставила стол. Торнадо перепрыгнул через наш дом и унес с собой несколько черепиц. Но он вынес северо-восточную часть города.

Эрик Симмонс, май 2019 г., Литл-Рок, штат Арканзас

Я был на заднем дворе, который мы называем опорной площадкой, когда начался шторм. Поэтому я сказал всем, как обычно, укрыться, пока молния не утихнет. Некоторые люди пошли к своим машинам; некоторые вошли внутрь. Это был просто легкий дождь, и молния была вдалеке, поэтому я остался в своем пикапе, припаркованном рядом с забором, с большим деревом передо мной и металлическим навесом слева от меня. Прямо за мной, перпендикулярно моему пикапу, стоял полуприцеп. Дождь был легкий. Мой грузовик работал, и у меня были включены дворники. Я выглянул в окно со стороны водителя и заметил, что становится немного ветрено; некоторые из наших стульев для кемпинга взорвались.

Я выглянул через правое ветровое стекло и заметил, что лианы, растущие вдоль забора, начали как-то забавно колыхаться. Мгновение спустя, точно так же, вокруг меня был ветер, и стало совсем темно. Ветер дул так, как я никогда раньше не видел. Потом на меня снесло кусок крыши и просто разорвало на куски в воздухе. Именно тогда заднее ветровое стекло моего пикапа разбилось, и меня забросало стеклом.

Дерево, сидевшее прямо передо мной, довольно большое, рухнуло, как будто ничего не было. Также часть забора снесло на капот моего пикапа. Я очень низко присел на сиденье водителя и просто молился. Я изо всех сил держался за руль. Я чувствовал, как поднимается задняя часть грузовика. Я все еще мог видеть за лобовым стеклом и видел, как передо мной взрываются линии электропередач. В этот момент видимость была очень плохой, но я все еще мог видеть вспышки. Это длилось около 45 секунд, но казалось, что это целая жизнь.

Я помню, как молился вслух, и мои руки дрожали. В руке у меня был телефон, так что, конечно, хоть я и сходил с ума и молился Богу, думая, что, вероятно, не выживу, я решил попытаться снять на видео то, что смогу. Я мог видеть, как полуприцеп, который был позади меня, перелетел через меня и приземлился рядом с навесом для машины.

Я едва мог ходить. Я был в шоке, по колено в паводковой воде. Я ходил более или менее как зомби, трясясь и дрожа, глядя на два других полуприцепа, которые снесло ветром. Во все стороны бегали люди. Я не знаю, как долго я бродил вокруг. Некоторые из моих коллег-инструкторов увидели меня, подошли ко мне и спросили, все ли со мной в порядке. Я даже не мог говорить. Наконец мне удалось позвонить жене на работу, но она не может взять трубку, поэтому я оставил голосовое сообщение, которое у нее до сих пор есть. Я не думаю, что когда-либо захочу это слышать, потому что я помню, как кричал.

Не знаю, сколько времени мне понадобилось, чтобы успокоиться и прийти в себя, но в конце концов я вернулся, чтобы записать видеообзор повреждений. Затем я вернулся к своему пикапу, который все еще работал, и начал собирать обломки и гвозди, чтобы уехать оттуда. Я пережил пару травмирующих инцидентов в своей жизни как ветеран войны в Персидском заливе. Это был, без сомнения, один из самых травмирующих и ужасающих моментов в моей жизни. Я думаю, что настоящая причина, по которой я был так напуган, заключалась в том, что у меня не было ни подготовки, ни предупреждений, ни защиты от того, что грядет. Два дня спустя торнадо был классифицирован как торнадо EF-1. У него было основание от 75 до ста ярдов в поперечнике.

Cheri, Bryan TX, 2019

24 апреля 2019 года я работал в своей мастерской по адресу 6964 Coyote Run, Bryan, TX, ремонтируя двигатель Volkswagen. Большую часть дня шел сильный дождь. Примерно в 16:30 дождь прекратился, и наступила жуткая тишина, за которой последовал стук чего-то похожего на град по металлической крыше магазина. Потом ветер начал завывать. после чего раздался громкий грохот у задней стены магазина. Я поднял взгляд и увидел, что ворота гаража длиной 16 футов изогнулись внутрь от ветра. Я подумал: «О нет, надеюсь, это не торнадо». Дверь выдохнула. Я вздохнул с облегчением, надеясь, что твистер проскочил магазин. Это облегчение было недолгим, так как в следующие несколько секунд я услышал звук поезда, который на самом деле звучал как жевательный металл, неописуемый на самом деле. Затем вся задняя стена магазина начала прогибаться.

Все, о чем я мог думать, это добраться до низины. Не было ни одного. Следующей моей мыслью было добраться до внутреннего холла, поэтому я побежал в ванную, лег на пол и схватил унитаз, зная, что он привинчен к земле. В следующие 2-5 секунд я увидел, как угол магазина и ванной комнаты поднялись и исчезли надо мной. Затем меня ударили с силой, которую я не могу описать, и я почувствовал, что меня поднимает в воздух, двигаясь назад со скоростью, которая казалась мне 100 миль в час. В меня со всех сторон попадали предметы и лучи из здания. Тысячи мыслей пронеслись у меня в голове, и я просто понял, что умер. Я молился, чтобы Бог спас меня, но меня снова швырнуло на землю.

Я понял, что жив, и не думал, что сильно пострадал. Затем с неба начали падать обломки. Я подумал: о, отлично, я выжил, когда меня унесло в воздух торнадо, теперь меня раздавит насмерть! Когда обломки падали на меня, я боролась, толкала и пихала все, что на меня падало, пытаясь сбросить с себя то, что на меня упало. Потом так же быстро, как началось, все закончилось. Нет шума. Я истекал кровью, и мне казалось, что моя лодыжка сломана, но я был жив. Я не мог дышать, потому что меня раздавили. Я толкнул еще раз и смог создать достаточно места для дыхания. Я кричала, чтобы кто-нибудь снял с меня здание, но никто не ответил.

Я вытер кровь с глаз и увидел рядом с собой Pontiac Catalina 1965 года выпуска. Моей первой мыслью было, почему эта машина в ванной со мной. Затем меня осенило, что я был примерно в 80 футах от того места, где когда-то стояла ванная, и находился на стоянке перед магазином. Я толкался и выкапывался из-под обломков, потрясенный, сердитый и благодарный Богу за то, что я жив. Я выжил, весь в синяках с головы до ног, со сломанной ногой и несколькими рваными ранами. На следующий день я вернулась в магазин и просто заплакала, увидев, куда я вылезла из осколков унитаза под тем местом, где я лежала. Оказывается, унитаз только что был установлен на восковом кольце и прибит к полу, ни одного болта в плите. Оглядываясь назад, можно сказать, что этот незапертый туалет, вероятно, и спас меня, поскольку я думаю, что путешествовал с обломками в смерче. не сидит на месте, пораженный полем обломков.



Крис, Халтом-Сити, Техас, 2007

Это было 4 апреля 2007 года, около 18:00, когда мой отец скончался вскоре после того, как торнадо обрушился на Халтом-Сити, штат Техас. Меня не было с ним, когда произошел инцидент. В этот день везде бушевала буря и звучали сирены. Это нормально весной в Техасе. Друг моего отца, которому принадлежала эта недвижимость, рассказал мне следующую историю на следующий день после урагана, когда он лечился от травм в больнице. Они стояли снаружи, когда завыли сирены, глядя на зеленое небо, когда вокруг стало необычно тихо и спокойно. Мой отец посмотрел вверх и увидел «дыру» в небе и закричал «БЕГИТЕ!!!!». Друзья разошлись. Мой отец залез под большой деревянный стеллаж, где хранились тонны пиломатериалов. Его друг вцепился в дуб и не отпускал. Обломки полетели вокруг них, разорвав ухо моего отца пополам. Когда это произошло, он оглянулся и увидел, что полка вот-вот рухнет на моего отца. Он крикнул, чтобы тот выбрался из-под бревна и побежал к дереву, но, к сожалению, звук ревущего торнадо был слишком громким, чтобы мой отец услышал его друга. Полка рухнула вместе с моим отцом под ней, а F1 поднялась и закончилась. После того, как моего отца вытащили с помощью всех, кто был рядом, кто-то сделал искусственное дыхание, но спасти его жизнь не удалось. У него не было сломанных костей, и его тело все еще было целым. Судмедэксперт констатировал сердечную аритмию. Друг моего отца отделался порезами и синяками.



Скотт, Бартлсвилл, Оклахома, 1982

В конце марта 1982 года я был на весенних каникулах и всю неделю был дома один. За 3 дня до торнадо на улице было невероятно ветрено, но солнечно. Моя собака просто стояла во дворе и выла часами все эти 3 дня, а также действовала по-другому. Кстати, я никогда не видел, чтобы она так себя вела ни до, ни после этого периода времени.

Вечером того третьего дня, когда мы ужинали и начинали уборку, завыли сирены торнадо. Мы все были удивлены, учитывая, что на улице все еще было солнечно. Мама включила радио, и, конечно же, торнадо направлялся в нашу сторону. В Оклахоме, когда я был ребенком, если включались сирены, вы сначала выходили на улицу, чтобы посмотреть, прежде чем укрыться. Итак, мы все вышли вперед и столкнулись с несколькими соседями и их детьми, делающими то же самое. Это было почти как блочная вечеринка со всем волнением.

Отец моего лучшего друга стоял на своем грузовике с биноклем, пытаясь увидеть, где он может быть. На западе/юго-западе к нам быстро двигалась кромешная тьма, в остальном небо везде было голубым. Внезапно отец моего друга повернулся с выражением абсолютного ужаса и начал кричать: «Заходи внутрь, боже мой, заходи внутрь сейчас же!» Он схватил свою маленькую дочь под мышку и помчался к себе домой. Я никогда не забуду выражение его лица и страх в его голосе. Мне было 7 лет, и я знал, что это должно быть серьезно.

У нас не было подвала, поэтому мы все забрались во внутренний коридор с одеялами и подушками на мне, в основном, и ждали. Был короткий шквал с ветром/проливным дождем, а потом наступил полный штиль. Я думал, что все кончено, но потом мой папа сказал: «Вот оно, готовься». Через несколько секунд мы услышали тихий гул, который становился все громче. Это больше походило на звук реактивного двигателя, чем на приближающийся поезд.

Когда он проходил через наш район, весь дом ощущался и звучал так, как будто он был в аэродинамической трубе / пескоструйной установке. Я никогда не чувствовал, чтобы дом так трясся и содрогался, и звук грязи, обломков, чего-то еще, сгребающего дом, был почти неземным. В худшем случае мои родители, которые не были невероятно религиозны, начали читать молитву «Отче наш» и говорить друг другу и мне: «Я люблю тебя, несмотря ни на что» снова и снова. До сих пор я плачу, понимая, что они думали, что мы можем не выжить в тот день.

Наконец все закончилось, и мы вышли наружу, чтобы осмотреть сцену. Судя по всему, торнадо проезжал через город, а не шел по непрерывному пути, и перепрыгнул прямо через мою улицу, но разрушил дома и предприятия всего в 2-3 кварталах в любом направлении. Наша улица была завалена бумагой, сайдингом, ветками деревьев и т. д., но в целом мы получили очень незначительные повреждения. Две улицы вниз, хотя людям не так повезло.

В безумном укрытии мы забыли о моей собаке на заднем дворе. Я перевернулся, когда ее не было там после шторма. Мы звали ее, но никакой реакции, как вдруг она выходит из-под бетонной плиты сарая вся мокрая и грязная. Она зарылась под эту бетонную плиту, чтобы укрыться. Она продолжала жить хорошей собачьей жизнью и умерла от старости.



Кимберли, Лансинг, Теннесси

Я жил в Лансинге, Теннесси, на ферме в передвижном доме. Канал погоды предсказывал плохую погоду, поэтому мы с мамой, папой, братом и я пошли в дом моих тети и дяди недалеко от нас, потому что у них был подвал, и позвонили нам и попросили приехать на всякий случай. Я помню, как был в гостиной с несколькими членами семьи, тётями и двоюродными братьями. Моя двоюродная сестра сказала, что в дом ее подруги только что попали. Помню, очень быстро стемнело. Моя бабушка, которая, к сожалению, через несколько лет попала в еще один сильный торнадо в Мосси-Гроув, штат Теннесси, была в ужасе от штормов. Мой папа и мои дяди кричали с крыльца, чтобы они скрылись в подвале, потому что торнадо «надвигался на гору».

Помню, мой адреналин даже в детстве был просто зашкаливающим. Мы начали путешествие в подвал и, спустившись по лестнице, увидели, что подвал был полностью затоплен, за исключением одного небольшого пятна в дальнем углу, которое находилось на холме. Нам пришлось в основном плыть в безопасное место. Только я не умел плавать, поэтому моя мама подняла меня и понесла. Мы все сгрудились в этом углу подвала и просто сходили с ума, пока моя бабушка молилась на языке, которого я не понимал. Прямо напротив нас на уровне земли было одно маленькое пыльное окно, и я видел торнадо почти так, как если бы он был в рамке, как картина, приближающаяся к нам. Вы могли видеть крышу дамы на улице, просто вращающуюся в торнадо, и я действительно думал, что мы все умрем. Мой папа и дяди все еще стояли на крыльце и смотрели на это как ковбои, чего я никогда бы не посоветовал. Это был 90s до того, как телефоны с камерами стали чем-то особенным. Торнадо приблизился, и молитвы стали громче. Я ожидал услышать звук, похожий на звук поезда, но он больше походил на звук истребителя, который был очень зол. Каким-то образом оно «перепрыгнуло» через наш дом и некоторое время продолжало движение позади нас. Мы думали, что все в порядке, но ночь только началась.

Думаю, в тот день у моего дяди случился сердечный приступ на крыльце из-за чистого страха. Мы отправились в больницу, пока предупреждения еще раздавались, как штрафы за парковку. Это была самая страшная поездка. Я помню, как смотрел в окно, ожидая увидеть еще один торнадо в любую минуту. К счастью, мы благополучно добрались и провели часть ночи в больнице. Мой дядя был там в течение нескольких дней, но его освободили, и он все еще силен сегодня.

Перенесемся на 11 ноября 2002 года, Мосси-Гроув, Теннесси. Небо было таким голубым весь день, но у меня была дыра в животе, когда я увидел черные тучи вдалеке. Бедная Нана была в церкви той ночью вместе с другими членами семьи, а моя кузина Линда встала со своим новорожденным, чтобы напиться из фонтанчика у входа. Она подняла голову и увидела огромный торнадо, пронесшийся по парковке. Она побежала и нырнула на скамьи, в то время как торнадо сдвинуло церковь с фундамента. Большая часть прихожан нырнула в угол. Этот угол церкви все еще оставался там после того, как все закончилось. В ту ночь мы потеряли жизни, а в таком маленьком округе мы чувствовали каждую утрату, особенно маленькую девочку, которая даже не успела начать свою жизнь. Ее папа пытался доставить ее в безопасное место из передвижного дома, в котором они находились. По иронии судьбы, их передвижной дом не пострадал, но их грузовик был, и они оба погибли вместе. Этот город до сих пор хранит шрамы и страх. Все мы делаем на самом деле. Мне однажды сказали, что из-за гор нас не могут поразить торнадо. Какая глупость говорить, тем более, что Мосси-Гроув чуть позже снова не попал под удар, но в тот день небо проявило милосердие и успокоилось, как будто оно сжалилось над нами и нашим городом, не принадлежащим Walmart или McDonalds. Молния может ударить дважды, три, четыре раза в одно и то же место. Печально то, что большинство из нас до сих пор не готовы к другому. Я работаю над планом. Это лучшее, что может быть здесь, в Дикси-Элли, потому что бури усиливаются. Апрельская вспышка была кошмаром, и я застрял в Food City, который вот-вот должен был закрыться, в то время как там, где я был, было еще одно предупреждение о торнадо. Я так замерла от страха, что мой отец подъехал ко мне только для того, чтобы позволить мне следовать за ним домой. По дороге в его грузовик ударила молния. В любом случае, будьте готовы, люди, и, самое главное, будьте в курсе. Я слушаю Weather Channel и благодарен. Мой 6-летний сын стал метеорологом. Он любит погоду так же, как и я, и может рассказать вам, как бывает любой шторм, ураган, торнадо, наводнение, умный малый.

Гэри Алан, округ Кофе, штат Теннесси, октябрь 2011 г.

Живя в «Дикси-Элли», мы получаем много штормов. В апреле 2011 года нас уже обрушивали торнадо. В нас не попали, но бедная Алабама потерпела крушение. Было крайне странно видеть обломки бумаги из Алабамы, падающие с неба в Теннесси. Даже консервы!

В октябре 2011 года у нас был торнадо и МАСШТАБНЫЙ град. Там, где я работал, град был заметным, но размером с горошину. Я никогда не видел, чтобы так много града выпадало так долго. Это продолжалось около 10 минут. Был ливень с градом и сильный ветер. Мы все просто стояли и смотрели на это. Приближалось время бросить курить. Не нанес никакого ущерба, о котором можно было бы говорить. Пока я ехал домой, чем ближе я подходил, тем хуже все выглядело. Деревья были полностью лишены листьев. Машины стояли на обочине дороги с разбитыми лобовыми стеклами. Мой дом белый. Когда я выехал на подъездную дорожку, мой дом был зеленым! Не было ни дюйма, который не был бы засыпан листьями. Уже тогда град размером с куриное яйцо был по всему двору и подъездной дорожке. Все почтовые ящики были высосаны, а почта лежала посреди дороги. Линии электропередач были отключены. У меня оборвалась линия электропередач.

Настоящий град выглядел так, будто был размером с грейпфрут, и продолжался столько же, сколько и ураган над городом. Около 10 минут. Я был очень благодарен, что закрыл свой бассейн за выходные до этого. Тонны мусора в крышке. После этого события начали происходить довольно быстро. Прибежала моя соседка и спросила, есть ли у меня повреждения. Они сидели у себя на крыльце, увидели воронку и побежали. Никаких предупреждений в тот день не было. Это довольно распространено здесь. Штормы появляются так быстро, что вы должны быть хорошим бдительным человеком.

У меня зазвонил мобильный телефон, и мои родители возвращались в город как раз там, где началась буря. Они сказали, что видели, как к ним быстро приближалась черная туча, а затем обрушился град. У них выбили ветровые стекла, машину подняли и выбросили в кювет. Я пошел, чтобы забрать их, и вы даже не могли вернуться туда из-за всего мусора на дороге и копов, отгоняющих всех.

У всех в городе должна быть новая крыша. Кровельные компании из всех штатов Союза разбили временный лагерь здесь, в городе. Наладчики установили палатки на парковке торгового центра, чтобы вы могли въехать на своей машине, чтобы оценить ущерб в стиле сборочного конвейера. Кровельные компании ходили от двери к двери. Вы не замечаете вещи сразу. Сразу после той бури стало по-зимнему холодно, слишком холодно, чтобы выйти и осмотреться. Пришлось менять кровлю на дом и все хозяйственные постройки.

Затем, весной, когда стало достаточно тепло, чтобы можно было выйти на улицу, вы замечаете странные вещи. Экраны были выдернуты из рам в окнах. На некоторых виниловых панелях были отверстия. Вентиляционное отверстие сушилки было сломано. Пластиковое ведро, наполненное песком для ступеней бассейна, было разбито. Кикер снимал крышку с бассейна, а пластиковые боковые поручни выглядели как швейцарский сыр! Все отверстия были примерно 2-4 дюйма в диаметре. УДИВИТЕЛЬНО! На то, чтобы выполнить все кровельные работы в городе, ушло около 2 лет или около того. С таким большим градом и таким сильным градом погиб скот. Просто разбил все вдребезги.

Фрэнсис, Паркер, Колорадо, 1983

Это было весной 1983 года. Я гостила у родителей в 7 милях к юго-востоку от Паркера, штат Колорадо, пока мой муж (морская пехота США) был за границей. Мой ребенок спал в спальне, выходящей окнами на запад, мама и папа пошли по магазинам, и я подумал, что грозовые тучи на западе могут принести град. Я вышел, чтобы прикрыть молодые овощные растения в саду моей матери, на склоне холма примерно в 100 ярдах к югу от дома.

Каждый раз, когда я смотрел на бурю, меня тревожило, насколько она стала больше и как быстро она приближалась. Накрыв последние овощи, я стоял на склоне холма, удивляясь, почему так много шума доносится со всего западного неба. .. Потом я понял причину шума циркулярной пилы. Буря бушевала на холме, с юго-западного угла 5-акрового участка моих родителей, прямо на меня. Его передний край был четко очерчен, как стена. Град внутри него жевал ветки кустарникового дуба и сосны желтой, смешивал их с взметнувшейся землей и травой и выбрасывал их наружу, как ракеты. Я побежала к дому и своему ребенку.

Когда я ворвался в дом через западную дверь солнечной веранды и рефлекторно захлопнул дверь за собой, град вгрызся в сетчатую дверь и дерево надо мной. Растертый лед и оторванный экран от двери со свистом обрушились мне на пятки, а ледяной туман отскочил с такой силой, что мои волосы сдулись дыбом. Когда я прорвался через крыльцо в дом и на север, по коридору, окна вдоль западной стены взорвались, одно за другим, слева от меня и всего в доли секунды позади меня. Я подбежал к сыну, выдернул его одной рукой из кроватки за мгновение до того, как окно взорвалось, и, схватив его на руки, помчался в подвал и в подвал. Свет не работал.

Когда мои глаза привыкли к темноте, я попыталась разглядеть лицо моего ребенка достаточно четко, чтобы найти раны. Никто. Я ощупал его весь на предмет стекла. Не было ни одного. Потом я понял, что он плачет — возможно, визжит, — и я не мог слышать его из-за шума бури: ревущего ветра, града и постоянных, накладывающихся друг на друга взрывов и грохота молнии. Я никогда не слышал столько молний и такого шума бури. Это было оглушительно. Я пытался его успокоить, но тут в дом попала молния, и вдруг я тоже испугался. Боимся, что нас сожгут заживо, если сгорит дом над нами и рядом с нами. Вместе мы сгрудились, испуганные, и плачущие, и ожидающие. Я не чувствовал запаха дыма. Я сказал себе, что все будет хорошо. Затем так же внезапно, как и появился, шум исчез; кроме глухого рева и грохота молнии, движущейся на северо-восток, как звук большого грузовика без глушителя, едущего со скоростью две мили в час. Так что я начал выходить из подвала. Но когда я высунул голову из двери, чтобы заглянуть в подвал, снова раздался ожесточенный стук в северную стену дома. Так что я держал своего сына и успокаивал его там, в подвале, пока грохот усиливался до рева, доносившегося из всего дома над нами, и снова медленно стихал.

Один раз сожжено — дважды выучено. Я остался в подвале, ожидая, когда буря снова вернется. Когда я больше не мог его слышать, я, наконец, вышел из подвала. Я слушал радио на батарейках: никаких сообщений о буре. Я позвонил в новости KOA, чтобы узнать, ожидаются ли новые штормы. Они не видели штормов на своих картах и ​​явно считали меня сумасшедшим.

Позвонил брату, который жил неподалеку. Он и его семья укрылись от шторма в спецдоме, который он строил. Они сгрудились в две группы, в юго-западном и юго-восточном углах здания, и со страхом наблюдали, как 30-футовая южная стена гостиной дома, растянувшаяся между ними, изгибается и качается от порывов бури. Оно выдержало. Они были в порядке. Мои родители приехали домой — они видели град и обломки на дорогах, но не видели бури.

Мой брат и его семья направились домой и обнаружили, что в Пайнери, районе к югу от Паркера, было так много града, что пришлось вызывать снегоочистители, чтобы убрать град, поскольку автомобили и даже пикапы, подобные его, не могли’ т пройти. Когда наконец прибыли плуги, глубина была еще 12 дюймов.

Черепица с дома моих родителей почти сошла, сайдинг был выбит и расколот, все северные и западные окна разбиты, а экраны разорваны в клочья. У деревьев в буреломе не осталось ни мелких ветвей, ни коры, только голая древесина с северной и западной сторон от стволов и более крупных ветвей. Но мой папа построил дом из 3/4-дюймовой фанеры там, где требовалось только 1/2 дюйма, и град не пробивал его. Наши северные соседи сообщили, что град прошел через их крышу и вонзился в деревянный пол.

Мою машину, припаркованную снаружи, безжалостно погнули и забили, но все стекла уцелели; в то время как задняя часть машины того же соседа была забита лишь слегка, так как она находилась в их гараже, а град попал только через окна гаражной двери; но оба задних фонаря и заднее стекло были разбиты.

Две недели спустя, если я правильно помню, KOA — местная радиостанция — с досадой признала, что полностью пропустила шторм. Он был настолько густо засыпан градом, что на радаре он казался твердым, как и сама Земля. Так продолжалось до тех пор, пока один из их сотрудников не попытался подать несвязанный страховой иск, и ему сказали, что каждый доступный специалист по урегулированию претензий во всех Соединенных Штатах был занят стихийным бедствием в Паркере, штат Колорадо… что KOA и остальные страна узнала о буре.

Мишель, Скиатук, Оклахома, 1991

Весной 1991 года я жил в деревне недалеко от Скиатука, Оклахома. Я был в гостях у друзей в городе, когда заметил, что по телевизору показывают предупреждение о торнадо, направляющемся в Скиатук. Я убедил своих друзей укрыться в чулане в конце коридора. Шум, который я услышал во время удара торнадо, был неописуем. Я помню, как слышал скрип гвоздей из досок, когда их выбивал свирепый торнадо. Когда все закончилось, смерч, обрушившийся на наш город, измерялся F-4. Он сровнял с землей несколько кирпичных домов в этом районе. Шкаф, в котором мы были, был в порядке, и мы были в порядке. От комнаты к западу от чулана, прямо рядом с чуланом, осталась только дверная рама. Моя мама едва не попала в ужасную аварию, когда мчалась в город под проливным дождем, чтобы найти меня. Все, что она могла сделать, это позвать меня, потому что все телефонные линии и электричество были отключены, а их мусор был опасным. У меня ревматоидный артрит, поэтому сильное низкое давление временно вывело меня из строя. Я не мог ходить. Мой друг отнес меня к моей матери, которая затем отнесла меня к машине, припаркованной примерно в полумиле от меня. Должен сказать, что молитва и то, что мы залезли в эту каморку, скорее всего, спасли нам жизнь в ту ночь. Это был самый пугающий опыт, через который я когда-либо проходил. Людям действительно нужно обращать внимание на прогноз, особенно в весеннее время. Торнадо могут творить удивительные, но пугающие вещи.

Ларри, Спрингфилд, Массачусетс, 2011

Это было 1 июня -го -го года, когда Торнадо приземлился, что повлияло на жизни многих и унесло жизни троих. Спрингфилд, штат Массачусетс, относительно не знаком с разрушительными действиями таких штормов. Несмотря на то, что летом случаются сильные штормы, торнадо в наших краях случаются редко. В этот конкретный день у нас было наблюдение за торнадо NOAA. Большинство думало, что это маловероятно, но местные власти, прислушавшись к этому предупреждению, наверняка спасли много жизней.

Школы закончились раньше, а послешкольные мероприятия были отложены или отменены. Около 4:00 по телевидению появилось предупреждение о торнадо. Это предупреждение указывало точное местонахождение и направление наблюдаемого шторма, и он несся к нашему району. Я сказал жене, что мы направляемся в подвал, когда позвонил. Она сказала мне, что я слишком остро реагирую, но я взял строгий тон и повторил то, что только что сказал.

Глядя на запад, я увидел, как небо приобретает зеленовато-коричневый оттенок, и внезапно деревья начали гнуться под натиском ветра. Я закричал, и мы все пошли в подвал. Когда мы достигли пола подвала, я услышал сильный удар, от которого сотрясся дом. У нашей соседки клен с двумя стволами раскололся надвое и упал в ее дом. Все закончилось всего за несколько минут, и когда все стихло, я вышел назад и увидел изоляцию на земле и новое, что здания, должно быть, были повреждены. Нам повезло. Благодаря ранним предупреждениям Национальной метеорологической службы и реакции официальных лиц. Было очень мало травм или смертельных случаев. Если бы в школе были занятия, учащиеся ходили бы по улицам, и, вероятно, погибло бы гораздо больше жизней.

Женщина была убита, когда защищала своего ребенка в ванне, еще одна была убита, когда ее Р.В. был поднят и брошен в палаточный лагерь, а еще один мужчина погиб в своей машине от упавшего дерева. К счастью, единственными проблемами, которые у нас были, были отключение электричества на несколько дней и школа моих детей, Соборная средняя школа, была разрушена. Спасибо тем, кто работает в Национальной метеорологической службе. Жизни были спасены тем июньским днем ​​благодаря их самоотверженности и стремлению понять погоду.

Татьяна, Юта, 2016

Это событие было в 2016 году. Я живу в Юте и я была на кухне, где у нас была стеклянная дверь, чтобы выйти на задний двор. Я выглянул наружу через закрытую дверь, потому что увидел листья, которые были на моем заднем дворе и на заднем дворе моих соседей, и я подумал: «Вау, листья плывут! Как будто инопланетяне собирают листья!» Тогда моя мама сказала отойти от окна и взять мою младшую сестренку, которой было 2 года, и поэтому я переместил ее. Я спросил маму «почему?» И она сказала «потому что это торнадо». Я испугался, у нас отключилось электричество, мы не смогли найти свечи, но потом нашли, и я был счастлив. Я был так счастлив и благодарен, что я все еще жив и невредим. Некоторые из моих друзей чуть не погибли, потому что упали большие деревья. Это было незабываемое событие.

Shan, McAllen, TX, 2010

Нас не было в городе, когда в 2010 или 2011 году на Макаллен, штат Техас, обрушился град. Ливень пронесся по северному Макаллену, и окна на северной стороне домов были выбиты. Некоторые считают, что это мог быть небольшой торнадо. Однако часть наводнения была вызвана скоплением града над уличными стоками, препятствующими выходу воды из-за проливных дождей. Вода поднялась, и дома, которые вы никогда не ожидали, затопило. С тех пор мы занимаемся страхованием от наводнений.

Аманда, Омаха, Небраска, май 2008 г.,

Когда вы живете в переулке Торнадо, вам вбито в голову, что нужно смотреть, чувствовать, слышать и даже обонять, когда речь идет о торнадо. Это был май 2008 года, около часа или двух ночи. Я жил в парке передвижных домов в Омахе прямо по улице от Зоринского озера (всегда был убийственный вид!). Мы с друзьями сидели на ее крыльце, разговаривали и прекрасно проводили время. Я все смотрел в сторону Зоринского озера. Я знал, что приближается буря; Вы могли просто чувствовать это и чувствовать запах дождя. В тот день было так влажно, и по мере приближения грозы температура быстро падала. Я выглядываю и вижу только молнию. Я вообще не слышал грома. Я говорю своим друзьям: «Я вижу молнию, но нет ни грома, ни дождя, ничего. Обычно слышишь гром». Следующее, что я понял, ветер внезапно прекратился, и наступила тишина. Ни сверчков, ни лягушек, ни саранчи, зовущих себе пару. Ничего такого. Я звоню своим друзьям, и мы забираемся внутрь трейлера. Как только мы закрываем дверь, мы слышим звук, похожий на звук товарного поезда. Весь дом затрясся, и мы пригнулись и сбились в кучу. Дверь распахнулась, и я выглядываю наружу, пока мы сцепляем руки, чтобы убедиться, что мы стараемся оставаться вместе. Все, что я вижу, это дождь и что-то похожее на клубящийся вокруг дым. Папа моего друга выбежал из спальни, хлопнул дверью и спросил, все ли у нас в порядке. Не было ни сирен, ни предупреждений, ничего. Передвижной дом перестал трястись. Было все еще так спокойно, а потом завыли сирены. Он был настолько слабым, что я подумал, что потерял слух. Включаем телевизор на 7 канал и видим Билла Рэндби, главного метеоролога, который сказал, что в черте города был подтвержден торнадо. Он приземлился в Омахе, но сирены запоздали, и он уехал за пределы парка. Выходим на улицу и смотрим на наше маленькое сообщество. Погибших не было, раненых было мало, но, будучи мобильными домами, они все еще держались крепко. Оказалось, что торнадо не полностью приземлился в парке, но все же бросил навес в соседнюю машину и наклонил дерево до такой степени, что вы не могли выехать на дорогу ни на одном транспортном средстве. Я помню, как глубоко вздохнул, обнял подругу и побежал к маме домой, чтобы убедиться, что с ней все в порядке. До сих пор я помню тот день, и он до сих пор играет в моей голове. Теперь у меня есть две маленькие девочки, которым я передаю все «фермерские хитрости» и учу их смотреть в небо и ступать весной в убежище от торнадо.

Сьюзен, Ред-Спрингс, Северная Каролина, 1984

День был прекрасный, мы собирались в дом матери моего мужа на пикник. Мальчики (тогда им было 11 и 7 лет) направились к грузовику. Мой муж позвал нашу собаку, помесь хаски и чау-чау, чтобы она села в кузов грузовика, но он не хотел выходить из дома. Мой муж начал возиться с ним, но было видно, что Хобо был расстроен. Собака просто не выходила из дома. Я сказала мужу, что что-то не так, и вдруг вы почувствовали, как воздух изменился. Я позвал мальчиков вернуться в дом. Мы добрались до центральной части дома, когда все двери распахнулись. Это, наверное, единственное, что нас спасло, кроме собаки. Торнадо проложил путь через лес, направляясь за дом, может быть, на 10 футов, и продолжался до тех пор, пока весь город, казалось, не был снесен. Менее чем через 45 минут Национальная гвардия была там и объявила военное положение. Государственный патруль приехал, чтобы попросить моего мужа расчистить некоторые дороги. Только со мной, детьми и Бродягой я провел самую длинную ночь в своей жизни. По звукам сирен и вертолетов было видно, что все действительно плохо! Я помню, как выглянул наружу, когда стемнело, и сосны светились от сока там, где были сорваны верхушки. Это было потрясающе незабываемое событие!

Уильям, Смитвилл, Массачусетс, 2011 г.

27 апреля 2011 г. вспышка торнадо обрушилась на Смитвилл, штат Миссисипи. Услышав предупреждение, я вышел на улицу. Было частично облачно и тепло, но стало прохладно так быстро, что я подумал, что все кончено, и пошел обратно в свой дом. Я жил в квартире в доме с двойной стеной, звуконепроницаемой стеной, которая отделяла мою квартиру от соседей. Я смотрел новости. Главный метеоролог WTVA Мэтт Лаубхан сказал, что шторм приближается к Смитвиллю, и я просто стоял и смотрел, ждал, смотрел в телевизор и думал, что этого не произойдет. Примерно через 30 секунд электричество отключилось, и весь дом трясло в течение минуты, а затем остановилось, и я подумал, что все кончено, поэтому я собирался встать с пола, когда тряска началась снова и на этот раз не прекращалась. Я почувствовал, как упало давление, и по мере того, как тряска становилась все громче, я забеспокоился. Потом мне показалось, что дом взорвался. Я очнулся через полтора часа в поле в 1/4 мили от дома с порезами на теле и глубоким порезом на голове, весь в крови, грязи и траве. Меня отвезли в Тупело, штат Миссисипи, где я провел две недели на выздоровлении.

Теплый пол своими руками. Что нужно знать перед установкой

Профессиональная установка конструкции теплых полов – залог их долговременной эксплуатации.

Строительно-ремонтные работы – устройство отопления. Сегодня у нас появилась возможность сделать наши полы в квартире или загородном доме теплыми. Это уникальная возможность, позволяющая сохранять спокойствие за тепло в вашем доме, даже зимой ходить по квартире босиком. Установку должен производить опытный мастер, так как даже самая незначительная ошибка может привести к дальнейшему выходу из строя всей системы. Имея большой опыт в обустройстве этого вида отопления, расскажу: какие бывают теплые полы, какие виды систем существуют на сегодняшний день.

Водяные полы.

Нагрев этого вида происходит за счет оборотной воды. Это экономичный вид отопления, чаще всего используемый в квартирах. Его можно установить даже тогда, когда жилье уже построено, полностью готово для проживания. Установка требует специальных знаний, опыта мастера, выполняющего работу. Необходимо правильно распределить, а затем проложить систему внутри помещения, соблюдая все правила. Водяной пол может заменить любой другой вид отопления, справиться с большой площадью, нуждающейся в обогреве. Современные *теплые полы в квартире* позволяют значительно сэкономить. Просто, выгодно, удобно. Температуру можно регулировать специальным регулятором, самостоятельно отключая всю систему.

Преимущества теплых полов.


Несомненно, этот вид отопления имеет массу преимуществ. Основные из них:

Практичность
— экономичность
— абсолютная безопасность
— латентность системы, невидимая для окружающих
— возможность самостоятельно включать/выключать систему и многое другое. прочее

Зачем обращаться за помощью к специалистам?


Не за горами зима и естественно нужно позаботиться о тепле и уюте в своем доме. Помимо центрального отопления, водяное отопление – отличное подспорье в решении проблемы обогрева дома. Итак, в этой статье мы постараемся ответить на этот вопрос. Как уложить теплый водяной пол своими руками. Монтаж водяного пола   довольно простая задача, как может показаться на первый взгляд. Его основной составляющей будут трубы разного диаметра, вот об их наличии и стоит позаботиться в первую очередь. Стоит сразу оговориться, что водяной теплый пол целесообразнее всего использовать в частном доме, а не в городской квартире. Вы спросите, почему? Ну, во-первых, подключение труб, входящих в систему, к центральному отоплению – дело достаточно кропотливое и трудоемкое. Во-вторых, это запрещено законом (не забывайте, что вы не единственный пользователь центрального отопления в многоквартирном доме).

Сколько стоит установка водяного теплого пола?

Площадь помещения в кв.м.

Цена за установку квадрата. в рублях.

До 20 кв. м. м.

От 800 руб.

До 100 кв.м. м.

От 500 руб.


В чем преимущество водяного теплого пола перед другими видами, например, перед электрическими полами?

Ответ на этот вопрос очень прост. Во-первых, тепло при использовании водяных теплых полов распределяется по поверхности более равномерно, чем при использовании электрических полов. Во-вторых, эксплуатация электрических теплых полов связана с потреблением большого количества электрической энергии, а, следовательно, с большими материальными затратами. Водяные теплые полы не лишены этого недостатка. В-третьих, электрические теплые полы при работе выделяют электромагнитное излучение, которое не совсем полезно для здоровья человека. Водяные полы также лишены этого недостатка. Итак, вступление закончилось, и мы переходим к непосредственному ответу на вопрос, как уложить теплый водяной пол своими руками.


В настоящее время существует три вида теплых полов (их, конечно, может быть и больше, но мы ограничимся наиболее распространенными и распространенными). Первый из них – бетонный теплый пол. При этом элементы теплого пола размещаются в толще бетонной стяжки, что обеспечивает их надежную защиту и равномерное распределение тепла по поверхности пола. Однако, как вы, наверное, уже догадались, необходимость демонтажа теплого пола или его ремонта сопряжена с целым букетом сложностей и хлопот. Второй вид – деревянные теплые полы. Наиболее характерен для загородных частных домовладений. В этом случае элементы и узлы системы теплого пола размещаются на деревянных лагах. Третий вид теплых водяных полов – декинг. Теплые водяные полы, как правило, включают в себя следующие элементы: теплоизоляционный слой, трубы, по которым будет циркулировать вода (наиболее распространены трубы из полимеров или металлополимеров), крепеж, специальный насос, с помощью которого вода циркулирует по системе и арматура.

Монтируем теплый пол с водой.

Рассмотрим подробнее первый способ обустройства теплых полов — с помощью стяжки из бетонного раствора. Итак, первое, что вам нужно сделать, это уложить слой какого-нибудь теплоизоляционного материала. В качестве утеплителя можно использовать такие материалы, которые препятствуют возникновению теплопотерь, например, пенопласт или пенополистирол. Следующее, что нам нужно сделать, это уложить демпферную ленту по периметру отапливаемого помещения, вдоль его стен. Его основная задача – компенсировать возможное тепловое расширение бетонной стяжки. После выполнения этих работ продолжаем монтаж теплого пола своими руками и укладываем на слой теплоизоляционного материала сетку из арматурных прутьев, которая будет служить основой для крепления труб. А затем собственно следует этап монтажа труб самой системы теплого пола. Как правило, монтаж выполняется по спирали. Существует несколько способов установки труб: змейка и двойная змейка, спираль и так далее.

Непосредственно для крепления теплого пола используются специальные хомуты, которые крепятся к арматуре на расстоянии около метра друг от друга. При креплении хомутов мы, конечно же, помним школьный курс физики, а именно тот нюанс, что при нагревании материалы могут расширяться. Следовательно, наши хомуты тоже могут расширяться и повреждать стяжку, что для нас нежелательно. Как бороться с этим эффектом? Только не крепите хомуты намертво к арматуре, и все. Монтируя водяной теплый пол своими руками, также соблюдаем несколько технических требований. Сначала между трубами оставляем расстояние от 100 до 350 миллиметров. Вторая, самая «крайняя» труба укладывается на расстоянии не менее 70 миллиметров от стен. Что ж? Мы начинаем заниматься. Закрепляем один из концов трубы в подающем коллекторе. Далее по заранее разработанной схеме крепим остальные трубы контура. При этом, конечно, учитываем, что оптимальная длина одного контура 50-60 метров. Естественно, сколько мы разложили контуров, столько и будет розеток у коллектора. При монтаже теплого пола своими руками нам понадобится и гофрированная труба. Защитим его теплым водяным полом в месте расположения деформационных швов. После достаточно кропотливой работы мы, наконец, закрепили всю систему. Что мы можем сделать? Конечно, проверить систему на герметичность. Залейте под давлением в систему обычную воду и посмотрите, нет ли в ней утечек. Если нет, то все в порядке. а нам оставалось только сделать бетонную стяжку.

Монтируем деревянный теплый пол с водой.

Древесина, очень распространенная, особенно в пригородном строительстве. Монтаж теплого пола в деревянных домах имеет ряд отличительных особенностей. Давайте рассмотрим их более подробно. Так как основанием пола в домах из дерева являются лаги, то укладку слоя теплоизоляционного материала мы осуществляем и в пространство между ними. Существует несколько вариантов, как смонтировать теплый водяной пол своими руками в деревянном доме. Итак, первый — это использование модульных секций. Этот вариант очень удобен, так как модули изготовлены из ДСП и уже предусмотрены каналы для размещения системы отопления. Второй вариант — реечный. Он несколько сложнее первого, но, тем не менее, очень популярен. В этом случае укладка труб осуществляется между планками (стойками) ДСП. Закрепив рейки делаем отступ между ними около 20 миллиметров, и уже в этот отступ кладем алюминиевые пластины. После укладки плит в их пазы и крепления труб системы теплого пола. Ну и сверху вся эта конструкция покрыта чистым полом. Да, чуть не забыл. В этом случае предварительно между алюминиевыми плитами и чистовым полом укладываем влагопрокладку из впитывающего материала (например, картона или вспененного полиэтилена).

Монтируем пенопластовый теплый водяной пол своими руками.

В этой форме теплой воды используются пенополистирольные плиты. Эти пластины снабжены специальными пазами, в которые помещаются теплораспределительные пластины. В двух словах основные этапы установки. Сначала укладка теплоизоляционного слоя. Второй – укладка плит из пенопласта. Укладка начинается с угла комнаты и далее следует по заранее подготовленному плану. В специальные пазы плит укладываем теплораспределительную платину. Наконец, выходим на финишную прямую и защелкиваем в плитах трубы контуров теплого пола.

Вот, в принципе, и все, что хотелось бы сказать о монтаже водяного теплого пола своими руками. В заключение повторим. Монтаж теплого пола – достаточно кропотливое занятие, требующее хороших навыков и умений. Поэтому, если вы не уверены в своих силах, то лучше всего доверить эту работу профессионалам.

Вам нужен монтаж теплого водяного пола звоните!

Много литературы сегодня пытается научить самостоятельной установке теплых полов. Выбор и установка требуют профессионального подхода. Работу должен проводить специалист. Даже малейшая ошибка может привести к поломке вашего нового отопления, которое сегодня стоит довольно дорого. Частный мастер поможет вам сделать правильный выбор, монтажные работы выполняются быстро, даст гарантию. К тому же услуги частного мастера сэкономят деньги, ведь они напрямую без посредников. Удачи!

Установка системы «теплый пол» способствует равномерному распределению тепла. В отличие от радиаторов, такой вид отопления обеспечивает максимально комфортный микроклимат. И если электрический вариант не всегда способен выступать в качестве самостоятельной системы обогрева, то водяные полы способны решить эту проблему в полной мере. Кроме того, они значительно экономят энергоресурсы, снижая плату за их использование. Самое главное правильно возвести водяной теплый пол, соблюдая все требования, предусмотренные проектом.

Основные подготовительные этапы

Самым сложным в монтаже системы водяного теплого пола является разработка проекта. Даже в том случае, если ее предполагается монтировать своими руками, этот процесс следует доверить специалистам.

Ведь проект представляет собой руководство к действию, где рассчитывается отопительная нагрузка для каждого отдельного помещения с учетом имеющихся приборов, установленных в системе отопления, а также количества труб и других материалов, которые потребуются во время установки системы. При наличии автономной системы водоснабжения следует также учитывать количество воды, потребляемой системой «теплый пол».

Монтаж водяного теплого пола

Разводку труб также можно начертить самостоятельно с помощью листа или тетради в миллиметровом формате, предварительно определив масштаб. А начинать чертеж следует с места, указывающего место присоединения трубы к коллектору.

Между трубами должно быть определенное расстояние, называемое шагом. Этот показатель должен соответствовать 10-30 см. Шаг определяется исходя из следующих показателей:

  • диаметр используемой трубы;
  • климатическое расположение дома;
  • ожидаемая интенсивность работы системы.

При использовании теплого пола в качестве основного источника отопления необходимо соблюдать минимальный шаг.

Очень важно, чтобы водяной контур состоял из одной трубы, не имеющей соединений. В противном случае во время его работы может возникнуть утечка.

Как выбрать трубу

Для монтажа водяного варианта теплого пола используются два вида труб.

Как рассчитать длину трубы

Длина трубы, необходимая для укладки теплого пола на 1 м² помещения, рассчитывается исходя из величины шага между витками петли. Например, если размер шага 10 см, потребуется около 10 м.п. трубы. Независимо от способа укладки расход материала может увеличиться только при увеличении расстояния между витками.

Длина каждого контура не может превышать 60 метров. Если трубу укладывать с шагом 10 см, то для монтажа системы отопления площадью 6 м² достаточно 60 метров трубы. Для организации отопления в помещении 18 м² потребуется создать 3 отдельных контура.

Подсчитывая количество расходных материалов, необходимо учитывать, как будет располагаться мебель. Это требуется для более экономного расхода ресурсов. Также следует учитывать, что при монтаже водяного контура от стен и межкомнатных перегородок следует отводить не менее 20 см.

Способы укладки труб

Трубы в контуре могут укладываться различными способами. Каждый из них популярен и имеет свои преимущества и недостатки.


Раковина или улитка

Этот способ самый простой в установке, поэтому очень популярен среди установщиков-любителей. Однако специалисты избегают такой укладки труб из-за низкой эффективности обогрева.


В этом случае трубы укладываются по спирали, а между ними обратка, то есть уже остывшая вода. В результате при большом шаге между трубами возникают холодные зоны. Поэтому, укладывая трубы таким образом, шаг делают минимальным.

Змейка

Этот способ позволяет значительно сократить расходы на оплату энергии. Но укладка труб таким способом требует определенных навыков.

Змейка может быть как обыкновенной, так и двойной. При правильной укладке труб в контуре происходит равномерный прогрев и отсутствуют холодные зоны. Облегчить укладку помогают специальные коврики, на которых уже есть соответствующая маркировка.

Выбор способа укладки зависит от площади помещения и наличия необходимого инструмента. При этом очень часто применяются комбинированные способы прокладки или прокладка труб с переменным шагом. Например, если в помещении есть стены, которые соприкасаются непосредственно с улицей, их собирают возле труб с минимальным шагом. А посреди комнаты расстояние между витками увеличивается.

Как укладывать трубы

После проведения всех расчетов и закупки расходных материалов можно приступать к непосредственным работам, состоящим из нескольких этапов:

  • подготовка чернового основания;
  • установка системы;
  • отделка отделкой пол.


В зависимости от вида перекрытия формирование теплого пола осуществляется по одной из систем:

  • бетон;
  • полистирол
  • ;
  • деревянный.

Система укладки бетонных труб

Среди владельцев недвижимости эта система пользуется наибольшей популярностью. При этом способе трубопровод монтируется с последующей его заливкой цементно-песчаным раствором, в который добавляют пластификаторы и волокнистые волокна.


Последовательность работ: подготовка основания

Подготовка основания – важнейший этап работ. От того, насколько она будет чистой и гладкой, зависит срок службы системы «теплый пол» и эффективность ее обогрева.

Для начала очищается база от пыли и мусора. На поверхности необходимо убрать все неровности. Далее помещение делится на несколько зон таким образом, чтобы их длина была в два раза больше ширины. Необходимо разделить пространство на зоны с учетом того, чтобы длина отдельного контура не превышала 60 метров.

По всему периметру помещения, а именно на стыке стен с полом, наклеивается демпферная лента, которая в дальнейшем будет выполнять функции компенсатора деформаций и растяжек, возникающих из-за температурных перепадов. Лента наклеивается на пол и стены. Такая же лента, только Т-образной формы, укладывается между контурами, то есть вокруг всех отмеченных ранее зон.

Если пропустить этап с использованием демпферной ленты, то из-за разницы температур теплоносителя на подаче и обратке будет образовываться конденсат, который в дальнейшем приведет к образованию трещин в бетонной стяжке.

Укладка теплоизоляции

Поверх основания цоколя укладывается утеплитель, в котором чаще всего используются качественные пенополистирольные плиты. Их следует укладывать как можно плотнее друг к другу. Во избежание образования зазоров все стыки плит герметизируются монтажной пеной.

Поверх пенополистирольных плит укладывается слой гидроизоляции, в качестве которой может выступать плотная полиэтиленовая пленка.

Армирование

Несмотря на заявления многих специалистов о бесполезности укладки армирующей сетки на теплоизоляцию, ее применение необходимо в помещениях со старыми «ходячими» полами.


Металлическая сетка укладывается на гидроизоляцию и закрепляется в нескольких местах, чтобы исключить ее подвижность. Вместо металлической сетки можно использовать пластиковую.

Разводка труб

Трубы на сетке укладываются в соответствии с ранее намеченной схемой. Их необходимо крепить к сетке либо гибкой проволокой, либо хомутами, либо гарпунами-скобами. Очень важно, чтобы хомуты и провод не были затянуты слишком туго, так как при нагреве трубы способны расширяться и менять свое положение.

Монтаж труб следует начинать с «гребенки» — места соединения водопровода с контуром. Конец трубы подсоединяется к подающему коллектору. Во избежание образования перегибов при изгибе трубы необходимо использовать специальную пружину, которая надевается на трубу. Конец контура также соединяется на гребенке. Таким же образом протягивается каждый контур, а последний участок трубы соединяется с обратным коллектором.

В случае прохождения трубы по деформационному шву на нее надевают гофру.

Опрессовка

Под давлением воздуха или воды для выявления возможных повреждений и утечек. Этот этап необходимо завершить до заливки пола бетонной стяжкой.

В бытовых условиях применяется механический или электрический насос, способный обеспечить давление в системе до 6 атмосфер. Подняв давление в контуре на 5-6 атмосфер, замкнутый контур оставляют на сутки. Каждый контур прижимается одинаково.

Только после этого заливается бетонная стяжка, толщина которой должна быть не менее 3 см. А чтобы в процессе эксплуатации системы бетонная стяжка не трескалась, трубы заливают под рабочим давлением.

Система укладки труб из полистирола

Этот способ не требует заливки бетонной стяжки, так как ее заменяют алюминиевые пластины, идеально отражающие тепло. Укладка труб осуществляется на матах, снабженных пазами и защелками.

Основным преимуществом этого метода является не только отсутствие необходимости заливки бетонной стяжки, но и наличие на матах специальных скоб для крепления труб, которые фиксируются замком с защелкой.

Поверх матов заливается специальный состав, который, в отличие от бетонной стяжки, сохнущей 28 дней, сохнет за 1-2 дня. В дальнейшем на такой пол можно сразу положить любой вид покрытия, включая ламинат и линолеум.

Система укладки деревянных труб

Этот метод используется в деревянных домах. Монтаж системы можно осуществить двумя способами:

Технология укладки труб отопления в деревянных модулях для водяного теплого пола

В первом случае модули из ДСП устанавливаются на теплоизоляцию, проложенную между лаги. Модули снабжены специальными пазами, куда вставляются алюминиевые пластины, а на них – трубы.

Реечная кладка предусматривает крепление к лагам полос ДСП шириной, равной шагу укладки трубы, так, чтобы между ними оставалось расстояние около 2 см. Это расстояние предназначено для крепления пластин из алюминия и труб.

Если в качестве отделки пола планируется использовать линолеум или керамическую плитку, то поверх труб укладывают гипсоволокно. При других видах отделочных материалов трубы покрывают картоном или вспененным полиэтиленом.

Преимуществом гидросистемы является длительный срок службы, который при соблюдении всех рекомендаций составляет более 50 лет.

Видео: Водяной теплый пол своими руками

Секреты лечения боли в суставах от нашего постоянного читателя.

Здравствуйте!

Меня зовут Геннадий Алексеевич. Я печник со стажем более 20 лет. Занимаюсь как ремонтом так и строительством русских печей и каминов. Работа всегда выполняется очень аккуратно и аккуратно, что негативно сказывается на состоянии суставов. С возрастом боли начинались все сильнее, вплоть до того, что я уже не мог работать. Перепробовав массу как медикаментозных, так и народных методов лечения, я понял, насколько серьезна моя болезнь, так как положительного эффекта не было. Пока не наткнулся на одно средство, о котором хочу вам рассказать.

Уникальная смесь самых редких и самых мощных природных лекарственных веществ. Это средство доказало свою эффективность не только пациентам, но и науке, которая признала его эффективным препаратом. Боли в суставах и спине проходят на протяжении 10-15 дней, как показали исследования. Главное, четко следовать указаниям в методике. Заказать товар в оригинальной упаковке, с гарантией качества можно по номеру

Теплый пол — отличный вариант для создания комфортной температуры в помещении. Прохладная плитка радует только летом, и то не всегда, а зимой ходить босиком по холодному полу совершенно неприятно. Монтаж теплого пола создаст приемлемые условия для эксплуатации любого декоративного напольного покрытия, неважно, ламинат это или керамическая отделка.

На сегодняшний день существует 2 большие группы теплых полов — водяные и электрические. Первый вариант очень трудоемок в монтаже, но экономичен в эксплуатации. Второй, наоборот, сможет установить даже новичок, но счета за электроэнергию возрастут в разы. В этой статье мы расскажем, как проходит монтаж водяного теплого пола и на что необходимо обратить внимание.

Общая информация

Прежде чем говорить о технологии устройства водяного теплого пола, давайте рассмотрим саму концепцию такой установки.

Итак, теплый пол – это одна из вариаций обогрева помещения, важнейшей особенностью которого является большая теплоотводящая поверхность с постоянной конвекцией воздуха. Другими словами, при одинаковой мощности радиаторов и теплом полу в помещении, где установлен последний вариант, будет теплее.

Для того, чтобы планировка теплого пола была максимально понятной, следует в первую очередь вспомнить традиционную схему водяного отопления. Основными элементами теплоотвода в такой схеме являются радиаторы. Воздушные массы, нагретые от стенок радиаторных секций, устремляются вверх, по мере остывания опускаются вниз, и эта циркуляция происходит постоянно.


Типовые схемы прокладки труб

Конечно, современные батареи хороши для обогрева помещения, но и холодных зон тоже немало. В основном это пространство находится у поверхности пола, которая не прогревается полностью.

  Особенности системы полов

Технология устройства водяных теплых полов характеризуется несколько иной картиной. Элемент трубопровода отопления находится непосредственно в полости напольного покрытия, и при правильном монтаже этой системы тепло от источника будет распределяться равномерно по всей площади помещения.

В конечном итоге тепловые потоки воздушных масс начинают двигаться вверх непосредственно от самого покрытия, обеспечивая более комфортные условия для человека. К тому же ступни находятся в постоянном контакте с полом, и когда эта поверхность теплая, замерзнуть невозможно даже в легкой одежде.

Теплый пол водяной, монтаж которого хоть и сложен, но вполне под силу неопытным мастерам, в большинстве случаев используется в качестве основной системы отопления дома, квартиры или отдельного помещения. И если электрические полы можно положить только на отдельном участке, то установить водяную систему отопления слишком сложно, чтобы занимать на ней всего пару квадратных метров.

  Что нужно знать перед установкой

Если в качестве теплоносителя планируется использовать горячую воду, смысл работы такой системы достаточно прост. Вместо батарей, подключенных к централизованному отоплению, под крышкой прокладывается гибкий специальный трубопровод, по которому будет осуществляться циркуляция горячей воды. Такая установка может работать от автономного газового котла.

Подключение водяного теплого пола в многоквартирных домах к централизованной магистрали запрещается. В результате работы оборудования упадет давление во всем стояке и температур может не хватить для верхних этажей.

Подключиться к центральной сети можно только в частных домах, но этот вариант не идеален, так как придется ждать момента прогрева. К тому же из-за регулярных поломок коммуникаций риск остаться без отопления достаточно велик. Соответственно, наиболее рациональный вариант устройства теплых водяных полов – это либо частный дом, либо индивидуальное отопление в многоэтажном доме.

  Зачем нужна теплоизоляция

По правилам устройства теплых водяных полов обязательным этапом работ является укладка теплоизоляции под трубопровод. Часто наемные мастера упускают это из виду, что приводит к значительным потерям тепла.


Итак, для чего этот материал?

  1. Для создания теплоотражающего экрана, не допускающего проникновения тепла на нижние этажи. Благодаря этой способности все тепло, идущее от трубы, отражается и движется вверх в помещение, а не в межэтажное пространство и не в соседнюю квартиру.
  2. Подложка необходима для равномерного распределения тепла по всей поверхности. При его отсутствии обогрев пола будет не целиком, а отдельными фрагментами, где проходит труба.
  3. Современные теплоизоляционные маты оснащены замками, благодаря которым трубки легко фиксируются и не смещаются при заливке их бетонной стяжкой. Также с помощью таких креплений легко соблюдать заданный шаг между витками.

  Коэффициент теплопроводности

Если поверх внутренней системы отопления положить ковровое покрытие, линолеум и другие материалы, не проводящие тепло, то ее эффективность будет сведена к минимуму. Поэтому необходимо учитывать свойства материалов и закладывать такие, которые не будут препятствовать передаче тепла.

Коэффициент теплопроводности является показателем, демонстрирующим способность теплопередачи. Чем она выше, тем лучше материал будет пропускать волны, исходящие от системы. К ним относятся ламинат, керамическая плитка, наливные полы и др.

Тонкость укладки


Монтаж водяного теплого пола осуществляется по давно отработанной схеме, когда трубопровод располагается в бетонной стяжке . Почему это? Все достаточно просто. Во-первых, большие нагрузки, которые проходят по трубам, нуждаются в надежном креплении и защите, а во-вторых, воздух является прекрасным теплоизолятором, и поэтому, если трубы контактируют с воздушными массами, толку от такой системы отопления нет.

  1. Сначала нужно очистить и выровнять поверхность пола. После этого следует проверить, нет ли перепадов высоты. Если они не превышают высоту 10 мм, можно приступать к монтажу водяного теплого пола.

Если перепад превышает 10 мм, необходимо использовать самовыравнивающуюся смесь, которая застывает буквально в течение 3-5 часов. А вот традиционная песчано-цементная смесь. Для проверки прямолинейности используется строительный уровень.

  1. Следующий этап – монтаж гидроизоляционной пленки, позволяющей защитить теплоноситель от воздействия влаги. Желательно, чтобы это было фольгированное покрытие. После этого по периметру стеновых плит укладывается демпферная лента и фиксируется по высоте теплого пола.


  1. Далее идет укладка утеплителя, толщина которого зависит исключительно от ваших предпочтений. Поверх утеплителя укладывается слой пароизоляционного материала.
  2. Проведение армирования. Для этого нужно купить армирующую сетку с ячейками 18-20 см, что позволит без проблем проложить трубопровод. Этот этап можно опустить, если для утепления используется утепление матами.
  3. Монтаж трубопроводов. В первую очередь необходимо подключить трубу к выходу коллекторного узла для подпитки. Если внутренняя система является единственным источником отопления, то их укладывают с небольшим шагом, величина которого не превышает 20 см. Когда эта система теплого пола является дополнительным источником комфорта, возможен более широкий шаг укладки – до 35 см. с помощью специальных зажимов. Трубопровод может немного расширяться при нагреве, поэтому жестко его фиксировать не нужно.

Каждый контур прокладывается цельным куском, не прибегая к дополнительным соединениям. Такие соединительные элементы повышают риск возникновения различных протечек.


  1. Проверка систем на работоспособность и надежность. Пробный пуск водяного теплого пола проводят с повышением давления примерно до 0,3 МПа в час, температура воды должна оставаться неизменной.
  2. После успешно пройденных испытаний, при которых не было обнаружено протечек и дефектов, можно приступать к заливке стяжки. Его максимальная высота не должна превышать отметки 70 мм, иначе исходящего от труб тепла будет недостаточно для преодоления толщины бетонной смеси.

Если вы сомневаетесь, что сможете самостоятельно смонтировать теплый водяной пол, лучше обратитесь к профессиональным мастерам, которые помогут реализовать задуманное.

Теперь вы знаете, что такое водяной теплый пол, монтаж, видео и фото материалы которого представлены в данной публикации.

ВИДЕО: Как самостоятельно собрать водяной теплый пол

5 лучших способов обогреть гараж

Если вы используете свой гараж как мастерскую, холодная погода может лишить вас возможности заниматься своими руками на несколько месяцев каждый год. Но есть много способов восстановить свой верстак. Мы здесь, чтобы помочь вам понять, как отапливать гараж, чтобы вам больше никогда не приходилось вешать пояс для инструментов на зиму.

«Мы слышим от людей, которым по разным причинам нужно отапливать гараж. Ваш гараж может быть отличным местом, чтобы ваш сад процветал в зимние месяцы. Мы также слышали от профессиональных столяров, которые используют наши нагреватели для сушки герметика и других проектов, которые проходят более гладко при более высокой температуре».

Лена Крокер | Cadet Heat


Как отапливать гараж для круглогодичного проживания


В таблицах ниже мы рассмотрим плюсы и минусы пяти распространенных решений для обогрева гаража. Мы также рассмотрим, является ли каждый вариант хорошим кандидатом для самостоятельной установки. Обладая этой информацией, вы сможете решить, как лучше всего обогреть свой гараж.

1. Установите лучшую изоляцию

Самый дешевый способ обогреть гараж

Что это? Если зимы у вас обычно мягкие, вы можете поддерживать в гараже комфортную температуру, просто утеплив дверь и окна гаража, а также защитив наружные двери от атмосферных воздействий. Скорее всего, вам все равно придется надевать несколько слоев одежды во время работы, но усиленная изоляция будет держать ваш гараж намного теплее, чем снаружи.

Плюсы Минусы
  • Изоляция и защитная изоляция, как правило, очень доступны по цене.
  • Никаких текущих затрат после установки.
  • Установка проста и понятна.
  • Не лучший выбор для районов, где температура регулярно опускается ниже нуля.
  • Вы не сможете точно контролировать температуру в гараже.

Сделай сам? Да! По словам Лены Крокер из Cadet Heat, «добавление изоляции — это простой проект для большинства домашних мастеров, который поможет ограничить потери тепла и сохранить тепло в вашем гараже». У большинства домовладельцев не возникнет проблем с утеплением окон и защитным покрытием дверей. Изоляция гаражных ворот немного сложнее, но все же вполне выполнима для среднего мастера.

2. Подключение электрического обогревателя

Самый простой способ обогреть гараж

Что это такое? Электрические обогреватели для вашего гаража на самом деле просто более крупные и мощные версии портативных устройств, которые вы можете использовать для обогрева своего офиса или спальни. Если площадь в вашем гараже ограничена, вы даже можете найти электрические обогреватели, которые можно закрепить на стене или на потолке.

Плюсы Минусы
  • Существующие энергоэффективные модели, как правило, не сильно увеличат ваш счет за электроэнергию.
  • При необходимости можно использовать и внутри дома.
  • Вентиляция не требуется.
  • Нагрев гаража может занять больше времени, чем другие варианты.
  • Может быть сложно использовать в гаражах с небольшим количеством розеток.
  • Будет менее эффективен в неизолированном гараже.

Можно ли делать своими руками? Очень — обогреть гараж электрическим обогревателем так же просто, как найти подходящее место и подключить его к розетке.

Бонусный совет:

«Мы рекомендуем рассмотреть систему отопления, которой можно управлять с помощью термостата. Легко забыть об обогревателе в гараже после его включения. Использование термостата безопаснее и может сэкономить вам деньги на счетах за электроэнергию, потому что вы не будете использовать больше электроэнергии, чем вам нужно».

Лена Крокер | Cadet Heat

3. Разожгите камеру сгорания

Самый быстрый способ обогреть гараж

Что это? Обогреватели камеры сгорания используют источник топлива, такой как керосин или пропан, для создания тепла. Большинство из них должны работать на определенном типе топлива. Однако есть модели, которые могут работать на нескольких видах топлива, что дает вам возможность покупать то, что в настоящее время является самым дешевым.

Плюсы Минусы
  • Большинство моделей достаточно быстро нагреют гараж среднего размера.
  • Может продолжать обогревать гараж даже при отключении электричества.
  • Часто дешевле, чем электрический обогреватель.
  • Очень шумно. Многие люди приравнивают его к звуку реактивного двигателя.
  • Некоторых людей может беспокоить запах топлива.
  • У вас будут постоянные расходы на топливо.
  • При сгорании в воздух попадает влага, поэтому существует риск появления ржавчины на ваших инструментах или транспортных средствах, если вы часто используете обогреватель в течение длительного времени.

Можно ли делать своими руками? Да, как и в случае с электрической версией, все, что вам нужно сделать, это установить его на место и запустить.

Вопросы безопасности:

Нагреватели внутреннего сгорания производят угарный газ. Никогда не используйте их, не приоткрыв дверь гаража на несколько дюймов и/или не открыв окна для вентиляции. Они также не должны никогда использоваться внутри вашего дома. Даже в хорошо проветриваемых гаражах для дополнительной безопасности следует установить датчик угарного газа.

4. Установка мини-сплит-системы без воздуховодов

Самый удобный способ обогрева гаража

Что это? Бесканальная мини-сплит-система состоит из приточно-вытяжной установки, которая устанавливается внутри помещения, и компрессора, который находится снаружи. Эти два компонента соединены трубопроводом. Вся система питается от электричества.

Плюсы Минусы
  • Много вариантов размещения. Может быть установлен вдоль пола, закреплен на стене или подвешен к потолку.
  • Многие модели поставляются с пультом дистанционного управления для удобства управления.
  • Отличный выбор для отопления гаража, который вы хотите использовать в качестве дополнительного помещения.
  • Некоторые устройства также могут обеспечивать охлаждение в жаркие месяцы.
  • Первоначальные затраты намного выше, чем для большинства других вариантов обогрева гаража.
  • Фильтр необходимо очищать ежемесячно, так как в бесканальной системе может скапливаться мусор.
  • Не самый сильный вариант для разогрева. В очень холодном климате вам может понадобиться дополнительное отопление.

Сделай сам? Только в том случае, если у вас есть опыт работы в сфере рукоделия и электрики. В большинстве случаев вам следует нанять специалиста по HVAC для установки вашей системы.

«Важно нанять кого-то, кто знаком с вашей системой отопления. Например, при работе с электрическими обогревателями мы рекомендуем использовать лицензированного электрика. Таким образом, они наверняка хорошо разбираются в электричестве, а не в качестве генерального подрядчика».

Лена Крокер | Cadet Heat

5.

Добавить лучистое отопление
Самый эффективный способ обогрева гаража

Что это? Системы лучистого отопления устанавливаются под полом или в виде панелей на стенах или потолке. Система использует инфракрасное излучение для нагрева самой поверхности, а не воздуха в помещении. Существует несколько различных типов как напольных, так и настенных/потолочных систем лучистого отопления, поэтому изучите, какой из них лучше всего подходит для вас.

Плюсы Минусы
  • Очень низкие эксплуатационные расходы после установки.
  • Чрезвычайно тихий.
  • Напольные установки обогревают помещение более равномерно, чем другие варианты. Это позволяет избежать создания мест, которые значительно теплее или холоднее, чем остальная часть гаража.
