Быстрый монтаж водяного теплого пола: маты, скобы, липкая лента

Современные решения для установки системы напольного отопления значительно упрощают укладку труб и теплоизоляционного слоя, ускоряют процесс фиксации «змеевика», существенно сокращают время работ, и позволяют выполнять монтаж водяного теплого пола своими руками.
Классический способ установки напольного отопления включает в себя следующие этапы: выравнивание поверхности, укладка гидроизоляции и теплоизоляции, покрытие пола арматурной сеткой, монтаж труб, их фиксация с помощью крепежной проволоки, пластиковых хомутов или специальных клипс. И только затем — заливка стяжки.

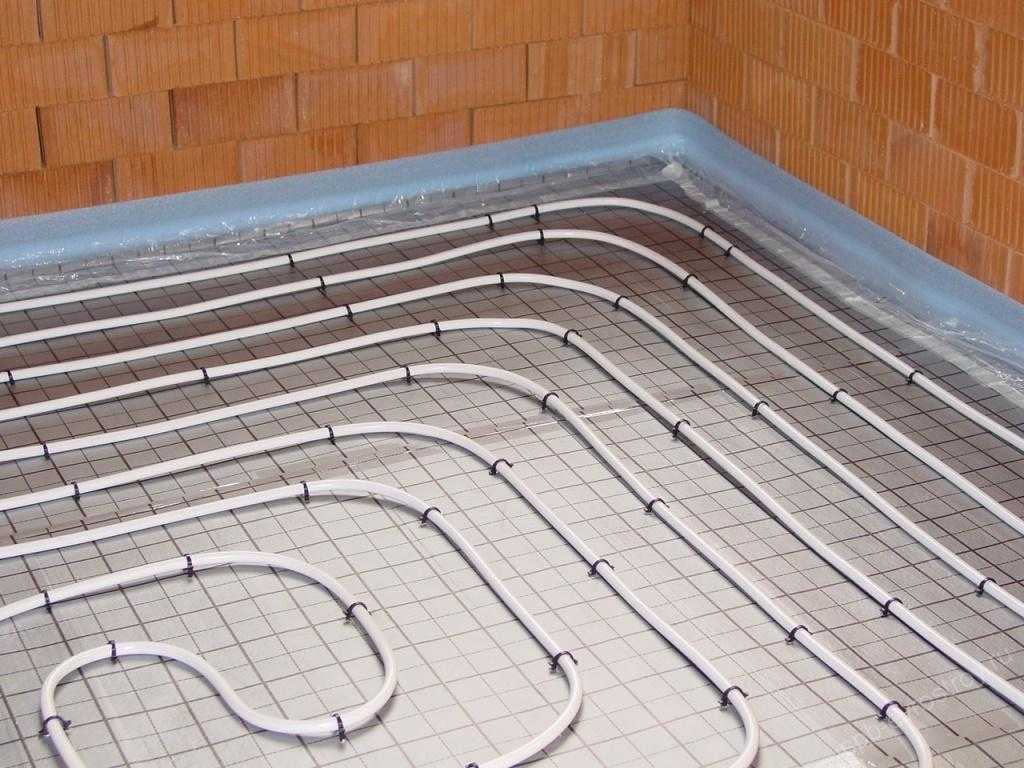

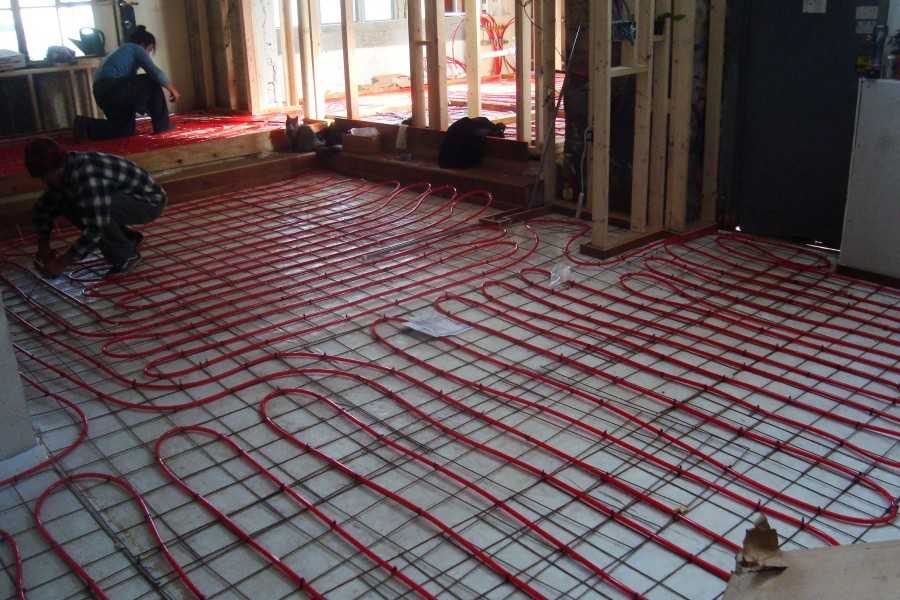

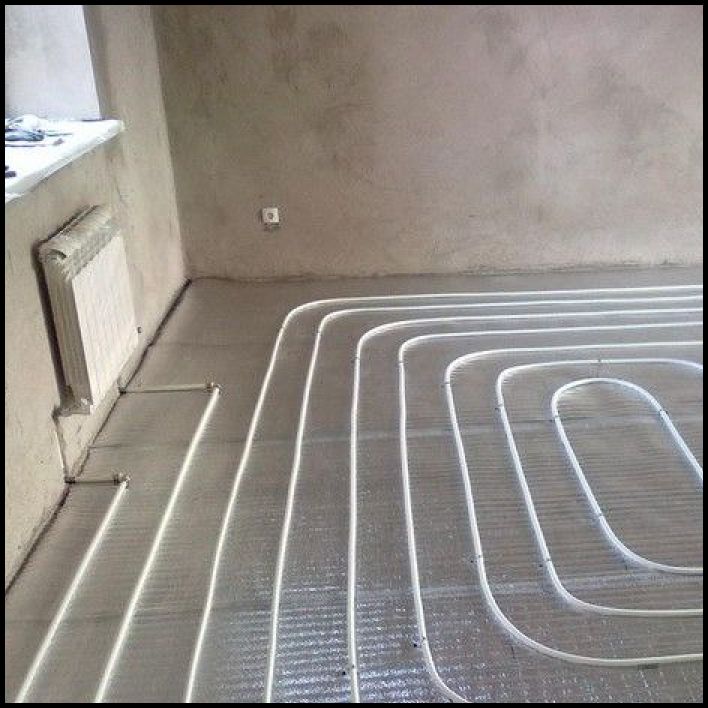

Укладка труб «змейкой» или «улиткой» и их крепление на арматурную сетку — требует немало времени и сил. Приходится прибегать к посторонней помощи, что влечет за собой дополнительные материальные расходы. К тому же арматура может повредить трубу, необходимо выбирать гладкую, без острых краев и насечек, а при монтаже — загибать острые концы.

В наше время производители предлагают инновационные решения для быстрого монтажа напольного отопления. При этом значительно упрощается процесс укладки теплоизоляционного слоя и труб (применяются специальные маты или рулоны с теплоизоляционными свойствами, с нанесенной разметкой). А также в 2-3 раза сокращается процесс фиксации змеевика (причем применение арматуры — не потребуется).
Котел твердотопливный (стальной) (http://kzot.pp.ua/kotly/kotel-tverdotoplivnyj-kzot-brs-bmt-s-mehanicheskim-regulyatorom) пиролизный длительного горения с естественной тягой (с возможностью подключения регулятора тяги). Имеет высокий коэффициент полезного действия. В качестве теплоносителя в системе отопления рекомендовано использовать воду.
Все это помогает сэкономить не только время, но и средства, поскольку выполнить монтаж водяного теплого пола можно своими руками.
Рельефные маты для теплого водяного пола:
Это наиболее современное и удобное решение, предлагаемое многими производителями.

Специальные рельефные маты из пенополистирола надежно и быстро фиксируют трубу. Они служат отличным теплоизолятором. Не нагреваются, не выделяют токсичных веществ, не поддерживают горение и не намокают.
Многочисленные выступы («бобышки») позволяют делать большое количество изгибов трубы.
Стыковка панелей происходит с помощью специальных заклепок, что гарантирует абсолютную герметичность швов.
Преимущества:

— простой и быстрый монтаж,
— не требуется применение инструментов, пластиковые выпуклые части мата выполняют роль дополнительной защиты,
— нет риска передавливания трубы, нет ограничений на нагрузку пола.
Недостатки:

— очень высокая цена на панели.
Пример товара в каталоге: панель для укладки и фиксации теплого пола Uponor Tecto
Система крепления с помощью степлера со скобами:
Существуют системы крепления труб водяного теплого пола, позволяющие выполнять монтаж с помощью специального инструмента — степлера, оборудованного кассетой со скобами.
Такое решение есть у Uponor, у Rehau и у других производителей.
Например, система Uponor Tacker. Включает в себя панели — «подложки» из пенополистирола, обладающие теплоизоляционными свойствами, покрытые прочной монтажной пленкой, с нанесенной на нее разметочной сеткой. И инструменты для монтажа – скобы и степлер.
Трубы укладываются нужным способом и надежно крепятся с помощью фиксаторов-скоб.
Для стыковки теплоизоляционных рулонов или панелей имеется самоклеющийся выступ.

Преимущества:

— позволяет за достаточно короткое время уложить трубу и зафиксировать ее;
— можно выполнять гибкую укладку труб в помещениях любой геометрии;
— скобы прочно фиксируются и гарантируют надежное положение трубы;
— цена – значительно ниже, чем на рельефные маты. Более того применение системы Uponor Tacker в некоторых случаях обходится выгоднее классического способа монтажа водяного теплого пола, либо соразмерно по стоимости, но при этом гораздо удобнее и проще.
Недостатки:

— требуются дополнительные расходы на приобретение степлера и скоб;
— скобы хорошо держатся только на специальном мате-«подложке». Не подходят для других покрытий.
Пример товара в каталоге:
рулон тепло/звукоизоляционный Uponor Tacker
Теплый пол на липучках:
Эта инновационная система для быстрого монтажа водяного теплого пола от компании Uponor.
Система Klett или Self attaching (буквальный перевод «самостоятельная установка») – является совершенно новым способом крепления труб, которое происходит при помощи специальной липучки.

Трубы MLC или PE-Xa еще на производстве оборачиваются специальной липкой лентой. Отдельно поставляется теплоизоляционная панель, покрытая фольгой с текстильным покрытием. Труба укладывается на панели нужным способом и прижимается ногой к покрытию. Липучка прочно сцепляется с тонковолокнистой фольгой и образует микроцсепление, обладающее высокой удерживающей способностью.
Преимущества:

— благодаря особой конструкции липучки и специальному покрытию изоляционных панелей обеспечивается прочное и надежное крепление;

— при необходимости можно быстро и легко поменять положение труб;
— время установки сокращается до 50%,
— система позволяет выполнять монтаж водяного теплого пола самостоятельно;
— не требуются дополнительные инструменты,
— стоимость системы Klett – ниже, чем на пенополистирольные маты с фиксаторами.
Недостатки:

— теплоизоляционные панели и трубы должны соответствовать друг-другу.
Пример товара в каталоге: Рулон тепло/звукоизоляционный Uponor Klett
Кроме перечисленных выше способов быстрой и надежной фиксации труб, в продаже имеются фиксирующие траки (планки), тонкие пенополистирольные плиты для реконструкции готовых объектов, и другие решения, упрощающие установку напольного отопления.

Также при монтаже водяного теплого пола своими руками стоит применять современные фитинги для быстрого соединения труб.
Группа компаний «Терконт» занимается проектированием водяных теплых полов, поставкой оборудования, при необходимости – выполняем монтаж. Сотрудничаем с надежными производителями. Связаться с нами можно по одному из телефонов – в Екатеринбурге или в Челябинске.

Группа компаний Терконт
Копирование без ссылки на http://terkont.ru/ — запрещено

Теплый пол в теплице

Тёплые полы сегодня набирают популярность, их устанавливают в квартирах и домах. Даже в теплицах, для обогрева грунта зимой, обустраивают греющие полы.

Из нашей статьи вы узнаете о видах тёплых полов, и какие лучше подходят для парников. Мы расскажем, как сделать в теплице тёплый пол своими руками — водяной или электрический, и каким образом поддерживать нужную температуру, чтобы обеспечить тёплую зимовку сельскохозяйственным культурам.

Содержание

Можно ли в теплице сделать теплый пол?
Способы подогрева грунта
Водяной пол
Электрические полы
Воздушный обогрев
Биообогрев
Какую систему отопления выбрать и почему
Как сделать водяной теплый пол своими руками
Монтаж электрического кабельного пола в парнике
Монтаж инфракрасной плёнки
Как поддержать температуру на нужном уровне
Особенности функционирования теплого пола в теплице

Можно ли в теплице сделать теплый пол?

Зимой без подогрева теплиц не обойтись. Применяются различные отопительные системы, но самые эффективные и экономичные — тёплые полы. Они создают нужный микроклимат, и равномерно прогревают грунт.

Установка греющего пола в теплице имеет много плюсов:

позволяет выращивать растения в любой сезон;
обеспечивает быстрое прорастание семян;
приводит к ускоренному развитию и раннему плодоношению растений;
создаёт подходящие условия для выращивания самых теплолюбивых культур;
не сушит воздух и не сжигает кислород;
снижает риск образования ожогов на листьях;
уменьшает расход энергии.

В теплицах с тёплым полом, создаются условия для плодоношения сельскохозяйственных культур круглогодично.

Способы подогрева грунта

Основная задача обогрева грунта в парнике — обеспечить нужную температуру для растений. Важно, чтобы при подогреве земля не пересыхала, поэтому рекомендовано делать совмещённое отопление.

Для отапливания теплиц можно применять разные системы — тёплые полы (водяные, электрические, инфракрасные) или воздушный обогрев.

Водяной пол

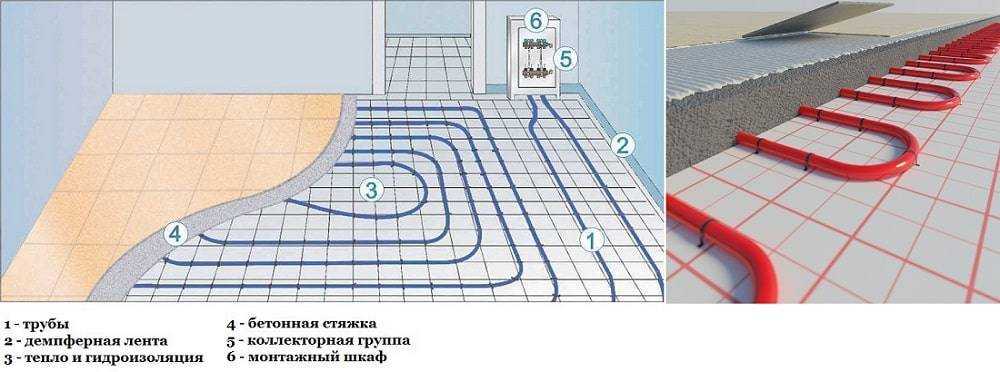

Тёплый водяной пол — многослойная конструкция, в которой каждый слой играет свою роль. Основной элемент — трубопровод, по нему циркулирует теплоноситель. Трубы бывают металлические, полимерные и из поликарбоната.

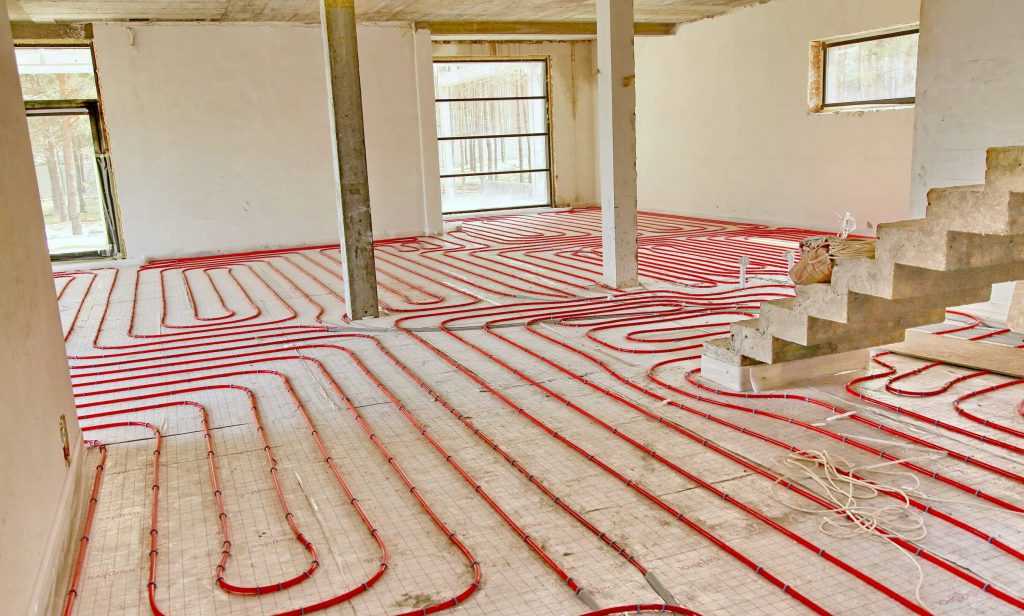

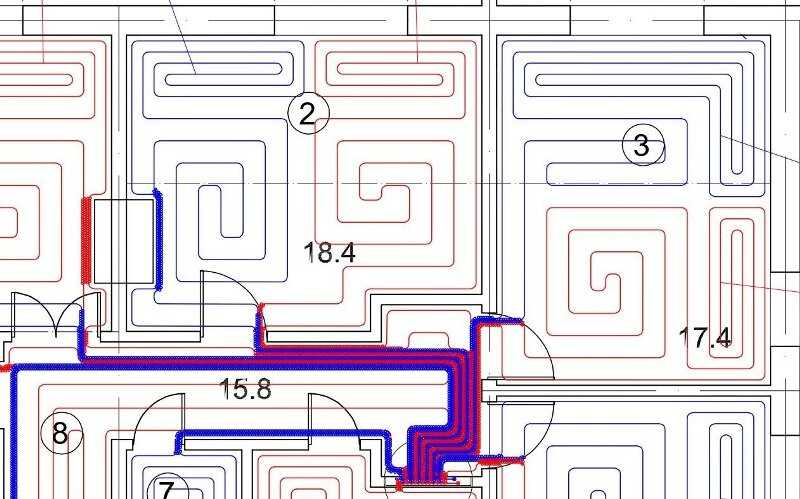

Трубопровод пола укладывается по разным схемам: «улитка» или «змейка», и подключается к коллекторной группе, она подсоединяется к источнику питания — котёл, бойлер или центральное отопление.

К плюсам гидрополов в теплице относится — равномерность прогрева поверхности, и вертикальность распространения тепла, что благоприятно сказывается на растениях. Кроме того, половая водяная система экономична в работе, и не занимает полезной площади.

Основной минус таких полов — потеря высоты помещения, из-за многослойности «пирога» конструкции. Кроме того, монтаж обойдётся не дёшево, так как потребуется приобретение отопительного оборудования и насосного узла.

Электрические полы

Электрические полы — по названию понятно, что они работают от электрической энергии. Из-за высоких тарифов на электричество, такие модели редко монтируются в парниках, хотя сам монтаж намного проще и экономичней водяного отопления.

Электрополы бывают:

Кабельные — кабель, уложенный на полу по схеме «змейка» или «улитка». Процесс монтажа схож с укладкой водяного пола.

Плюсы кабельных электрических полов — долговечность, не высокая стоимость и равномерность прогрева. Минусы — затраты на электричество, трудоёмкий монтаж.

Кабельные маты — отличие их от кабельных полов в том, что провод закреплён на сетке по определённой схеме, поэтому процесс укладки намного легче.
Инфракрасные — плёнка с карбоновым напылением, и водонепроницаемым покрытием. Пол прост в монтаже, и не требует заливки стяжки. Излучает тепло в виде инфракрасных волн. Так как тепловая эффективность у инфракрасного полотна не высокая, то плёнка закладывается в глубину не более 15 — 20 см, поэтому есть риск её механических повреждений при земельных работах. Плюс таких систем — равномерное распределение тепла, и экономия электроэнергии.

Для регулировки электрическими полами требуется терморегулятор с датчиком, это делает процесс настройки автоматическим.

Основное условие электрообогрева в теплице — наличие поблизости электрических сетей.

Воздушный обогрев

Воздушное отопление считается простым способом обогрева теплиц. Произвести обустройство такой конструкции самостоятельно несложно, кроме того, не требуется большого вложения капитала. Но эта модель подходит лишь для весенне-осеннего периода, для зимы её тепла недостаточно.

Принцип работы — аккумуляция тепла, которое поступает в парник за день. Аккумулятором выступает глиняный слой (200 мм), он находится под растительным покрывалом.

Процесс выглядит так:

по асбестовым трубам (размером 100 — 200 мм) перемещаются воздушные массы, под воздействием небольшого вентилятора;
на притяжении дня, воздух отдаёт тепло через стенки труб глине;
ночью — она передаёт накопленное тепло грядкам.

Чтобы повысить эффективность отопления, под глиной размещается теплоизоляционный материал.

Данную систему можно эксплуатировать зимой, но тогда она нуждается в усовершенствовании и вложениях. Для этого, в помещении нужно разместить обогреватель — газовую или дровяную печь. От него тепло будет через трубы переходить в почву.

Биообогрев

Биообогрев — экономичный метод поддержания нужного температурного уровня в теплице. В основе лежит биоматериал, при разложении которого выделяется тепло:

скошенная сорняковая трава или опавшая листва;
отходы жизнедеятельности животных;
опилки.

Чтобы одновременно поддерживать на нужном уровне температуру грунта и воздуха в теплице, рекомендовано устанавливать комбинированное отопление.

Минус такого обогрева — невысокая температура (+25), а также отсутствие возможности регулировать степень нагрева.

Какую систему отопления выбрать и почему

Подбирая тёплый пол для парника, нужно учитывать не только свои финансовые возможности, но и особенности тепличного помещения, и место его расположения. Кроме того, важный показатель — стоимость теплоносителя.

При наличии рядом источника с горячим теплоснабжением, выбор напрашивается в сторону водяного пола. Даже если есть только холодная вода, этот вариант предпочтителен, ведь достаточно установить недорогой водонагреватель.

При отсутствии водоснабжения, и при наличии вблизи электросети, выбирать следует электрические полы. Кабельные модели рекомендованы для обогрева больших теплиц. Чтобы эффективно обогревать грунт, мощность кабельных систем должна быть не меньше 75 ватт на м2. Если парник маленький, то можно укладывать плёнку, так как ей под силу обогреть небольшое помещение, и монтаж её не сложный.

Чаще электрический обогрев применяют там, где установлен многотарифный счётчик, тогда затраты на отапливание парника ночью будут меньше.

Как сделать водяной теплый пол своими руками

Работы по возведению водяного пола в теплице трудоёмки, но их под силу сделать практически каждому своими руками.

Процесс выглядит следующим образом:

Начинать следует со снятия грунта — 50 см.

Затем нужно утрамбовать основание, лучше сделать это катком.

Уложить теплоизоляцию — пенопласт 100 мм.

Застелить утеплитель полиэтиленовой плёнкой.

Засыпать плёнку песком — слой 50 мм.

Полить песок водой — это сделает его плотней.
Установить монтажную сетку — она нужна для фиксации трубопровода.
Выложить трубы — рекомендованный диаметр 2 см, расстояние между петлями 200 — 300 мм. Лучше брать металлические, они хорошо проводят тепло. При использовании пластиковых изделий, нужно поверх труб положить защитную монтажную сетку.

Засыпать трубопровод ещё одним слоем песка.

Уложить поверх песка снятый грунт.

После этого, производится подсоединение обратки и трубы подачи водяного пола к тепловому источнику. Делается это следующими способами:

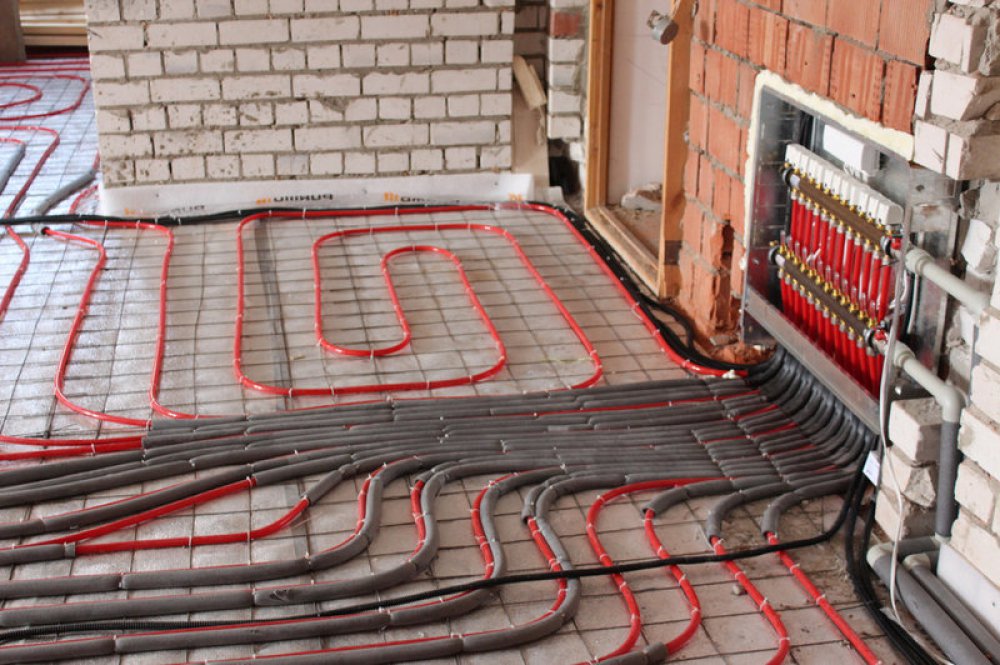

Нужно установить смесительно-распределительный узел с трёхходовым краном и дополнительным насосом. По этой схеме часть теплоносителя от котла уходит в батареи. Это дорогой вариант и не всем подходит.

Направить в тёплый пол воду из обратки радиаторов — это дешёвый и полноценный обогрев.

Наиболее экономично будет подключить тёплые полы в парнике к домашнему котлу.

А летом можно использовать воду, подогретую солнечным коллектором, который размещён неподалёку от теплицы, и подключён к системе при помощи насоса.

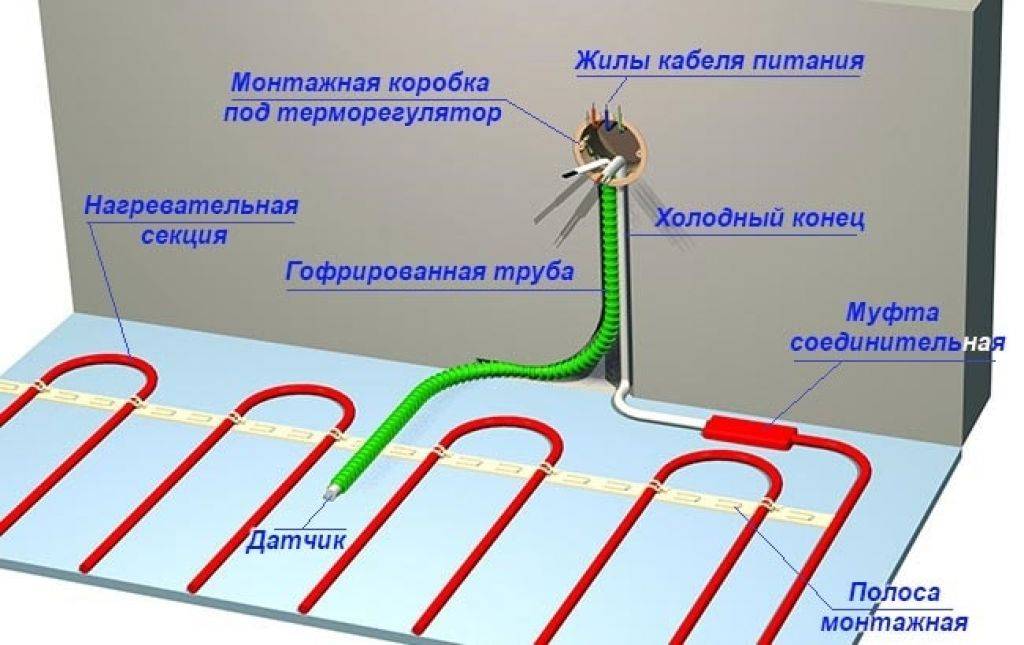

Монтаж электрического кабельного пола в парнике

Соорудить кабельный пол в теплице легко самим. Схема схожа с укладкой водяного отопления, отличие заключается только в подключении.

Процесс следующий:

Закупается кабель, терморегулятор и изоляционный материал.

Удаляется слой почвы 30 — 40 см лопаткой. Лучше делать это в тёплую погоду, тогда пласт земли легко откинуть в сторону.

Основание утрамбовывается и засыпается песком — 5 см. На него укладывается полиэтиленовая плёнка для гидроизоляции.
Делаются крючки из проволоки, ими будет фиксироваться кабель. Возможна укладка и без них, но есть риск, что произойдёт сдвиг провода при монтаже. Крючки можно заменить монтажной сеткой, к которой будет крепиться кабель.

Вырезаются полоски из теплоизоляционного материала, шириной 6 — 7 см. Они укладываются поверх плёнки, в местах расположения кабеля.

Размещается нагревательный элемент на изоляцию «змейкой», и фиксируется крючками.

Провод подключается к терморегулятору, который расположен на запланированном месте.

Устанавливается температурный датчик. Он пропускается под кабелем и закрепляется скобой. Все провода ведущие к регулятору и датчику размещаются в гофрированной трубе, это защитит их от повреждения.

Кабель накрывается плёнкой, и засыпается песком — слой 5 см.
Поверх насыпается плодородная почва.

Тёплый пол для обогрева теплицы готов, можно переходить к тестовой проверке.

Монтаж инфракрасной плёнки

Подготовительные работы при сооружении тёплых полов в теплице одинаковы для всех моделей, и инфракрасная плёнка не исключение.

Последовательность работ такова:

Начитать следует с удаления грунта — 50 см. Дно засыпается песком и утрамбовывается.
Затем укладывается полиэтилен. Он кладётся внахлёст или соединяется скотчем.
Монтируется утеплитель, он не должен иметь отражающую поверхность.
Стелится нагревательный элемент, который предварительно нарезан на полосы нужного размера. Расстояние между полосами 10 см. Фиксируется плёнка на монтажные пластины или скотч.

Соединяются полотна в единую цепь, устройство подключается к терморегулятору. Все соединительные муфты изолируются.

Нагревательный элемент накрывается полиэтиленом.

Плёнка засыпается слоем мокрого песка, и сверху укладывается металлическая сетка.
Возвращается снятый почвенный слой на место, в его середине устанавливаются температурные сенсоры.

После этого, следует провести испытание тёплого инфракрасного электрического пола в теплице.

Как поддержать температуру на нужном уровне

Оптимальным температурным показателем для многих тепличных культур является 15 — 20 градусов. Если парник предназначен для выращивания рассады, и дальнейшей высадки её в почву, то требуется температура в приделах 30 градусов.

Для поддержания нужного уровня обогрева в теплице используется терморегулятор. Он позволяет снизить затраты на электроэнергию до 30% в электрических полах. Это достигается за счёт не постоянной работы полового отопления. Регулятор включается при понижении температуры ниже требуемой, и отключается, когда достигнет заданный уровень.

В водяных системах управление температурой осуществляется смесительным узлом. В нём будет производиться подмешивание остывшего теплоносителя, до достижения нужного градуса нагрева.

Для избегания резких перепадов температуры, и повышения интенсивности обогрева, рекомендована схема Тихельмана — подразумевается наличие теплоаккумулятора. Тогда нет надобности монтировать коллекторную группу.

Особенности функционирования теплого пола в теплице

При обустройстве в теплице тёплых полов, нужно знать, что земля будет подсыхать снизу вверх. Поэтому, следует вовремя производить поливку. Защитой почвы от испарения является мульчирование — покрытие земли слоем органических остатков. Оптимальное решение — применение капельного полива и мульчирования. Лишь такой вариант обеспечит растение достаточной влагой.

Кроме того, важно чтобы вода для полива не была чрезмерно горячей. Сегодня греющие полы часто используются как в промышленных теплицах, так и в домашних небольших парниках.

Они обеспечивают прогрев воздуха, и держат корневую систему в тепле. Обустройство нагревательного пола в теплице позволит повысить урожайность, и осуществлять выращивание овощных культур в любое время года.

Системы лучистого отопления | С уважением

Новинка! Представляем SmartServices от WarmlyYours

Уже более 20 лет WarmlyYours находится в авангарде инновационных систем лучистого отопления. Мы объединили этот опыт в нашей ведущей в отрасли линейке услуг SmartServices, чтобы убедиться, что ваша следующая установка системы лучистого отопления будет успешной.

Хотел бы ты научить другие компании «Как это делается!»

У меня до сих пор нет слов от того, как легко было найти то, что мне нужно, как в чате, так и по телефону. Сегодняшний день был глотком свежего воздуха от того, насколько удивительно эффективными, вежливыми, знающими и быстрыми вы все были, помогая мне. Я могла весь день хвалиться, это было НАСТОЛЬКО освежающе!…

Венди Л. в Корнинге, Нью-Йорк

ОТЛИЧНОЕ обслуживание клиентов!

Свой нынешний дом купил 7 лет назад с уже установленными мраморными полами с подогревом в ванной и термостатом, похоже, отключился….зимой😳😳😳. Не знала, как справиться с этим, поскольку я разлучена с мужем и вынуждена заниматься вещами, которые раньше считала «мужскими» обязанностями. Когда…

Тара С. в Роки-Маунт, Северная Каролина

Тепло ваш пол с 2003 года. Контроллер с

Этаж WarmlyYours у нас с 2003 года. Контроллер начал барахлить. Мне дали подробные инструкции, чтобы определить, что дело именно в контроллере, а не в напольной проводке — спасибо! Увидев, что пол в хорошем состоянии, пришло время заказать…

Эндрю К. в Лейквуде, Огайо

Мне нравится внимание к обслуживанию клиентов. Многие компании производят

Мне нравится внимание к обслуживанию клиентов. Многие компании утверждают, что они ориентированы на клиента. WarmlyYours это реальная сделка. Поздравляем всю команду с завоеванием и сохранением доверия клиентов! На мой взгляд, это самый важный товар в бизнесе, так как он завоевывает, удерживает и привлекает (новый реферал)…

Джон А. в Атланте, Джорджия

Отличный продукт — теплый пол!

Заказанный 90-футовый рулон, работающий от 240 Вольт. Поддержка продаж при заказе была отличной, они предоставили план, по которому я мог подготовить расположение электрики и датчиков во время строительства. Товар прибыл вовремя. Связался со службой поддержки во время установки для помощи с проверкой омметра. Установка прошла легко, и я настоятельно рекомендую…

Аноним в Зайонсвилле, Индиана

Готовый поддон для душа

Я впервые использовал этот готовый поддон для душа и гидроизоляционный комплект, и он мне понравился. Я делаю около 10-15 грязевых душей в год и обычно строю поддон с нуля с помощью поддона и раствора, затем я использую бетонную плиту марки Hardi Backer на стенах, затем проклеиваю и промазываю все швы, а затем наношу 3 слоя Redguard. .

Этот процесс всегда занимает 3 дня из-за времени лечения. Я подготовил душ размером 4 х 3,5 фута с 9-футовыми стенами за один долгий день, когда впервые использовал эту систему. Я поставил поддон, повесил бетонную плиту, в первый же день сделал всю гидроизоляцию, а на следующий день начал класть плитку. Очевидно, что это значительно экономит время и будет работать быстрее, когда я в следующий раз буду использовать эту систему.

Коллин Ф. в Кутенай, штат Айдахо

Подробнее отзывы покупателей

Отзывы Houzz

Часто задаваемые вопросы | SunTouch

Об утеплении пола

Что делает пол теплым?
Куда большинство людей кладут полы SunTouch?
Ослабляет или укрепляет пол коврик SunTouch?
Эффективен ли электрический подогрев пола SunTouch?
В моей ванной комнате есть отопление; нужен ли теплый пол?
Есть ли преимущества у «низковольтной» электрической системы лучистого отопления?
Какое напряжение необходимо для пола SunTouch?
Работает ли 120 В переменного тока лучше, чем 240 В переменного тока?
Какая гарантия на продукты SunTouch?

1.

Синие нагревательные элементы оранжевого цвета мата SunTouch и кабеля WarmWire® нагреваются и передают тепло полу. Пол, в свою очередь, передает тепло остальной части помещения. SunTouch UnderFloor™ делает это с тепло-голубой алюминиевой поверхностью, подвешенной между балками пола.

2. Куда большинство людей кладут полы SunTouch?

Наиболее распространены ванные комнаты, за ними следуют кухни и прихожие. Грязи также отличное место для теплого пола. WarmWire отлично работает на больших площадях, таких как подвалы или большие комнаты.

3. Ослабляет или укрепляет ли коврик SunTouch мой пол?

Коврики SunTouch были протестированы Советом по плитке Северной Америки (TCNA) в соответствии со стандартом ASTM C 627, официально известным как «Стандартный метод испытаний для оценки систем укладки керамической напольной плитки с использованием напольного тестера типа Робинсона». Он проверяет на прогиб при возрастающих весовых нагрузках на деревянный каркасный пол или пол из бетонной плиты. Коврики SunTouch прошли эти испытания для ТЯЖЕЛЫХ классификаций, таких как торговые центры и коммерческие помещения. Коврики SunTouch, по-видимому, повышают прочность на разрыв сэндвича из плитки и строительного раствора. В случае сомнений следуйте спецификациям TCNA и ANSI (Американский национальный институт стандартов).

4. Эффективен ли электрический подогрев пола SunTouch?

Теплые полы согревают людей и предметы напрямую, не перегревая воздух. Электрический радиант преобразует почти всю свою энергию в пригодную для использования форму. Вы можете установить домашний термостат на более низкую температуру и при этом чувствовать себя комфортно. Используйте программируемый термостат SunStat, и система автоматически установит более низкую температуру, когда помещения не используются. Утепляйте под полом или под системой отопления и поверх бетонной плиты, чтобы система реагировала быстрее и потребляла меньше энергии.

5. В моей ванной комнате есть отопление; нужен ли теплый пол?

Даже когда ванные комнаты отапливаются с помощью принудительного воздуха или плинтуса, плиточные полы в них холодные. Представьте, что вы начинаете день с того, что выходите из душа на теплый и уютный кафельный пол!

6. Есть ли преимущества у «низковольтной» электрической системы лучистого отопления?

Нет. SunTouch и конкуренты отдают на пол примерно одинаковое количество энергии. Они могут использовать меньшее напряжение, но требуют более высокой силы тока, чтобы иметь возможность генерировать ту же мощность (отдачу тепла). Однако SunTouch использует сетевое напряжение и меньшую силу тока для обеспечения необходимой мощности. Это позволяет установить более крупную систему SunTouch с выключателем меньшего размера. В низковольтных системах используются шумные, горячие трансформаторы, которые трудно скрыть как визуально, так и акустически. Все ванные комнаты в Северной Америке имеют доступ к источнику питания 120 вольт (В переменного тока) и в соответствии с кодом должны быть установлены системы SunTouch с защитой GFCI. GFCI обнаруживает замыкания на землю и при необходимости отключает энергию от системы отопления в течение миллисекунд.

7. Какое напряжение необходимо для моего пола SunTouch?

SunTouch рассчитан на 120 В переменного тока или 240 В переменного тока (для обогрева больших площадей).

8. Работает ли 120 В переменного тока лучше, чем 240 В переменного тока?

Обе системы имеют одинаковую эффективность. Лучший вариант — посмотреть, какая мощность доступна для вашей установки. 240 В переменного тока более распространены за пределами США и в коммерческих целях. Термостат SunStat может контролировать до 150 квадратных футов обогреваемого пола при 120 В переменного тока или 300 квадратных футов при 240 В переменного тока.

9. Какая гарантия на продукты SunTouch?

На нагревательные элементы SunTouch распространяется ограниченная гарантия на замену изделия сроком на двадцать пять (25 лет). SunTouch будет иметь ограниченную гарантию сроком от одного до трех лет в зависимости от приобретенной модели SunStat. Гарантия SunTouch может быть передана новому домовладельцу, в отличие от большинства других компаний, занимающихся лучистым отоплением. Гарантии SunTouch распространяются на продукт, а не только на первоначального владельца.

Планировка этажа

Вы производите разные продукты, так какой из них лучше всего подходит для моего применения?
В частности, чем WarmWire отличается от матов SunTouch?
Какое минимальное/максимальное расстояние между проводами для WarmWire?
Сколько ковриков SunTouch или WarmWire мне нужно?
Поднимет ли система SunTouch высоту пола? Если да, то насколько?
Сколько еще тонкого слоя мне понадобится для пола SunTouch?
Какие напольные покрытия можно положить на мой новый теплый пол?
Имеются ли напольные покрытия, которые плохо работают на излучающем полу?
Нужно ли укладывать изоляцию под пол SunTouch?
Я устанавливаю SunTouch на бетонную плиту. Должен ли я добавить изоляционный барьер?
Можно ли установить подогрев пола SunTouch в душевой?
Вы рекомендуете элемент управления для управления моим теплым полом?
Какую нагрузку может выдержать SunStat?
Где лучше всего разместить элемент управления?
Могу ли я купить напрямую у производителя?

1.

Коврики SunTouch прекрасно работают в тонком или самовыравнивающемся растворе поверх каркасных полов или плит. Обычно коврики SunTouch лучше всего подходят для помещений, где требуется менее 150 квадратных футов отапливаемой площади с прямыми углами. Они обычно покрыты плиткой и используются в ванных комнатах и кухнях. Проволока WarmWire с покрытием делает то же самое, но стоит дешевле, крепится с помощью лямок и может использоваться в душе. (Примечание: более старые версии WarmWire без покрытия не предназначены для использования в душе.) Помещения, требующие более 150 квадратных футов отапливаемой площади, и/или помещения с углами или арками хороши для WarmWire, который легко принимает необычные формы. Если ваш пол холодный и у вас есть доступ снизу через подполье или недостроенный подвал, вы можете установить маты SunTouch UnderFloor между лагами пола, чтобы согреть кафельный, каменный или деревянный пол наверху.

2. Чем, в частности, WarmWire отличается от матов SunTouch?

Custom TapeMat® — это быстрый вариант для электрического обогрева пола. Коврик заказывается точно под желаемый план этажа. Индивидуальные коврики TapeMats изготавливаются с учетом изгибов, углов и вырезов в соответствии с требованиями дизайна помещения.

Стандартные коврики TapeMats быстрее устанавливаются в прямоугольных пространствах. Все предустановлено для вас. Коврики добавляют к тонкосхватываемому раствору волокнистое армирование, что делает пол более прочным. Нагревательные элементы вплетены на заводе в полиэфирный мат с покрытием с оптимальным интервалом 3 дюйма и выходной мощностью 12 Вт на квадратный фут.

Стоимость квадратного фута WarmWire ниже, чем у нагревательных матов, а установка хорошо подходит для помещений необычной формы. По этой причине WarmWire более популярен в больших помещениях или комнатах с углами, изгибами, укромными уголками или тесными пространствами, которые не подходят для матов. Вы можете отрегулировать расстояние между проводами WarmWire в соответствии с потерями тепла из помещения.

3. Какое минимальное/максимальное расстояние между проводами для WarmWire?

Лента WarmWire может удерживать нагревательные элементы на расстоянии 2,5, 3 или 3,5 дюйма. Расстояние 2,5 дюйма рекомендуется для помещений с высокими потерями тепла и бетонных плит. Если возможно, используйте изоляцию под полом. 3-дюймовый интервал является наиболее распространенным расстоянием для ванн, кухонь, жилых комнат и подвалов с умеренными потерями тепла. 3,5-дюймовый интервал лучше всего подходит для помещений с низкими потерями тепла, коридоров или больших площадей, отапливаемых тепловыми каналами. Никогда не используйте расстояние менее 2,5 дюймов или более 3,5 дюймов для WarmWire.

4. Сколько ковриков SunTouch или WarmWire мне нужно?

Используйте новый калькулятор продуктов SunTouch (калькулятор WarmWire / TapeMat Calculator). Для многих проектов достаточно одного мата, но в проекте можно использовать несколько матов, подключенных параллельно, для обогрева больших площадей с ограничением нагрузки 15 ампер на один элемент управления.

Это основной расчет:

1. Рассчитайте общую площадь комнат от стены до стены. Вычтите площадь всех встроенных помещений (таких как ванна, туалет и шкафы).

(Общая площадь – встроенные помещения) = (___ — ___ ) = ___ кв. футов

2. Умножить на 0,90. Округлите в меньшую сторону до ближайших 5 кв. футов. Это отапливаемая площадь.

_____ x 0,090 = _____ кв. футов отапливаемой площади

3. В зависимости от площади отапливаемой площади в квадратных футах выберите соответствующий коврик(и) или WarmWire из каталога продукции.

5. Увеличит ли система SunTouch высоту пола? Если да, то насколько?

Ожидается увеличение высоты пола на 1/8–3/8 дюйма в зависимости от способа установки. Вот три примера:

Большинство установщиков используют зубчатый шпатель от ¼ до 3/8 дюйма для нанесения жидкого раствора. При тонком укладывании и укладке плитки непосредственно над нагревательными элементами учитывайте увеличение высоты на 1/8–1/4 дюйма.

Если вы сначала наносите тонкий слой на систему отопления, дайте ему высохнуть, а затем разбавьте плитку. Рассчитывайте на добавленную толщину от ¼ до 3/8 дюйма.

Или вы можете нанести самонивелирующийся слой толщиной от ¼ до 3/8 дюйма, чтобы покрыть нагревательные элементы, а затем покрыть готовым напольным покрытием, например, ламинатом.

Если установить SunTouch UnderFloor между лагами пола, итоговая высота пола не изменится.

6. Сколько еще тонкого слоя мне понадобится для пола SunTouch?

Безопасная оценка предполагает использование на 60 % больше материала, чем обычно требуется для холодного пола.

7. Какие напольные покрытия можно положить на мой новый теплый пол?

Если вы зальете нагревательные элементы раствором или уложите SunTouch Underfloor, вы сможете использовать множество видов напольных покрытий. Самыми популярными теплыми полами являются плитка и камень. Если вы покроете нагревательные элементы самонивелирующейся пленкой, вы сможете укладывать ламинат, плавающий или приклеиваемый паркет.

8. Имеются ли напольные покрытия, которые плохо работают на теплом полу?

Прибитые гвоздями полы не годятся по понятным причинам. Виниловое напольное покрытие может деформироваться и обесцвечиваться поверх нагревательных элементов. Подушка и ковер изолируют ваш сияющий пол, так что вы можете быть разочарованы его характеристиками. Резиновые и пробковые полы также обладают более высокими изоляционными свойствами, поэтому вам может не понравиться тепло. Уточните у производителя бамбукового (разновидность травы) пола, чтобы убедиться, что он рассчитан на повышенные температуры. Хотя температура на поверхности теплого пола не должна превышать 85°F, температура в нижней части готового пола может составлять 9°С.от 0 до 110°F.

9. Нужно ли укладывать изоляцию под пол SunTouch?

Изоляция уменьшит потери тепла и улучшит время отклика во время прогрева. Если вы можете разместить его под каркасом пола или под тонкой панелью (в соответствии с рекомендациями Североамериканского совета по плитке), изоляция будет хорошей идеей. Есть ряд продуктов, предназначенных для работы под тонкими полами. Обратитесь к местному дистрибьютору напольных покрытий или дилеру. В случае с SunTouch UnderFloor необходима теплоизоляция под матом между балками.

10. Я устанавливаю SunTouch на бетонную плиту. Должен ли я добавить изоляционный барьер?

Изоляция значительно повышает производительность и эффективность систем обогрева пола.

11. Могу ли я установить подогрев пола SunTouch в душевой?

Да. И коврики SunTouch, и WarmWire внесены в список UL для установки в специальном душевом полу или скамье. Дополнительные инструкции см. в руководстве по установке SunTouch TapeMat, в руководстве по установке Custom TapeMat или в руководстве по установке WarmWire.

12. Порекомендуете ли вы элемент управления для управления моим теплым полом?

Да. Элемент управления SunTouch SunStat имеет защиту GFCI и датчик пола для установки температуры пола. Он имеет удобный переключатель включения/выключения системы, а некоторые модели имеют программируемые функции для автоматического включения и выключения системы в соответствии с введенным расписанием.

13. Какую нагрузку может выдержать SunStat?

SunTouch SunStats — это термостаты с двойным напряжением питания (120 В переменного тока и 240 В переменного тока), рассчитанные на рабочий ток до 15 А. Они могут обрабатывать до 150 квадратных футов отапливаемой площади при 120 В переменного тока (15 ампер) или 300 квадратных футов при 240 В переменного тока (15 ампер). Для больших площадей, которым требуется один элемент управления, просто добавьте реле SunStat для еще 15 ампер обогреваемой площади.

14. Где лучше всего разместить элемент управления?

Поместите пульт над (или рядом) местом, где силовые кабели выходят из пола. Поместите его в очень глубокую распределительную коробку, внесенную в список UL, на высоте от 54 до 60 дюймов от пола или на высоте, предусмотренной вашими местными строительными нормами. Выберите стену, которая не находится под прямыми солнечными лучами, или внешнюю стену.

15. Могу ли я купить напрямую у производителя?

Нет, и это не потому, что мы не ценим ваш бизнес. Местные дистрибьюторы и дилеры предлагают реальную ценность в вашем регионе. Их опыт, здравый смысл, выбор инвентаря и сопутствующие товары сделают ваш проект намного проще.

Установка пола

Можно ли установить SunTouch непосредственно на фанеру?
Какой тип удлинителя/выравнивателя следует использовать при установке систем SunTouch?
Могу ли я обрезать коврик, чтобы он подходил для моего помещения?
У меня в ванной необычное место. Как коврик может покрыть эту область?
Могу ли я отрезать нагревательный элемент, если его слишком много?
Что мне делать, если у меня слишком много нагревательного элемента на работе?
Можно ли укоротить экранированный провод питания? Можно ли укоротить провод датчика?
Если у меня остались нагревательные элементы, могу ли я их вырезать или оставить в стене?
Кабель питания немного толще коврика. Как мне это установить?
Что такое LoudMouth™ и нужен ли он мне?
Почему я должен использовать и омметр (мультиметр), и LoudMouth?
Я проверяю уровни сопротивления с помощью цифрового омметра (мультиметра) и получаю «OL» (разомкнутая линия) или I (бесконечное значение), или нет значения между проводом заземления силового кабеля и каждым из других проводов. Это нормально?
Если я порежу или повредю нагревательный элемент, можно ли его отремонтировать?
Как не повредить нагревательные элементы?
Что такое CableTrowel?
Нужен ли мне GFCI в моей печатной коробке для питания системы SunTouch?
Я забыл установить датчик. Что я могу сделать?
У меня есть коврик SunTouch, но я не могу найти датчик управления.
Как прикрепить ремешок WarmWire к плите?
Как изолировать существующую плиту перед установкой SunTouch?
Можно ли использовать полимерный песок для заполнения швов между брусчаткой, установленной над системой SunTouch ProMelt™?

1. Можно ли установить SunTouch непосредственно на фанеру?

Да, SunTouch можно устанавливать непосредственно на фанеру, если она покрыта раствором толщиной не менее 3/8 дюйма. Рекомендуется покрыть фанеру грунтовкой, совместимой с вашей маркой модифицированного полимером раствора. Если вы укладываете пол из тонкой плитки на фанеру, подумайте о том, чтобы сначала положить слой цементной подложки. Затем прикрепите SunTouch к подложке и покройте ее раствором, модифицированным латексом или полимером, а затем покройте плиткой или каменным полом. Во всех случаях укладывайте кафельные полы в соответствии с рекомендациями Североамериканского совета по плитке.

2. Какой тип тонкой/выравнивающей пластины следует использовать при установке систем SunTouch?

Используйте модифицированный латексом или полимером раствор для разжижения и наносите его зубчатым шпателем 3/8 дюйма. Вы также можете покрыть нагревательные элементы самовыравнивающейся смесью, которую вы смешиваете на стройплощадке. Держитесь подальше от предварительно смешанных растворов, клеев и быстросхватывающихся самовыравнивающихся смесей.

3. Могу ли я обрезать коврик, чтобы он подходил для моего помещения?

Да. Раскатывайте коврик, пока не дойдете до препятствия. Разрежьте оранжевое плетение и переверните коврик, чтобы покрыть следующую часть пола. Повторяйте, пока не покроете область, которую хотите согреть. Никогда не устанавливайте коврик на себя и ни при каких обстоятельствах не обрезайте синий нагревательный элемент.

4. В моей ванной есть необычное место. Как коврик может покрыть эту область?

Вы можете придать коврику форму, вытащить нагревательный элемент и приклеить его к полу, чтобы заполнить небольшие участки.

5. Могу ли я отрезать нагревательный элемент, если его слишком много?

Нет, это испортит коврик. Каждый кабель изготавливается с определенным значением сопротивления (Ом), поэтому длину менять нельзя.

6. Что делать, если на работе слишком много нагревательного элемента?

Если вы обнаружите, что у вас слишком много нагревательного элемента, вы всегда можете использовать часть лишнего рядом с туалетом или другими местами, которые вы планировали оставить без обогрева. Вы можете расположить незакрепленные нагревательные элементы на расстоянии 2,5 дюймов друг от друга, но держитесь подальше от кольца унитаза. Если ваш коврик слишком велик для проекта, не сворачивайте его в стену; это может привести к опасному перегреву. В этом случае верните коврик на тот, который идеально подходит для вашего проекта.

7. Можно ли укоротить экранированный кабель питания? Можно ли укоротить провод датчика?

Да на оба вопроса. После того, как вы протянули экранированный кабель питания и белый провод датчика к блоку управления в стене, у вас, вероятно, останется немного. Вы можете отрезать лишнее и подключиться к SunStat. Никогда не обрезайте провода нагревательного элемента или датчик датчика (колба на конце провода).

8. Если у меня остались нагревательные элементы, могу ли я их вырезать или оставить в стене?

Нет, не режьте их и никогда не оставляйте в стене. Никогда не разрезайте нагревательные элементы. Всегда заливайте коврик и нагревательные элементы WarmWire, включая заводское соединение, соединяющее нагревательные элементы с силовыми кабелями, в строительный раствор в полу. Никогда не вставляйте в стену нагревательные элементы или заводские соединения.

9. Кабель питания немного толще коврика. Как мне это установить?

Силовые кабели, включая заводское соединение с нагревательными элементами, крепятся к полу. В стену и до распределительной коробки идут только экранированные силовые провода. Вы можете использовать фрезер или долото, чтобы сделать канавку в полу для проводов питания и заводского соединения, если это необходимо, а затем приклеить заводское соединение кабеля питания горячим клеем в канавке.

10. Что такое LoudMouth™ и нужен ли он мне?

LoudMouth контролирует ваши нагревательные элементы во время установки. Если они повреждены, загорается свет и звучит сигнал тревоги, чтобы вы могли остановить работу и принять меры для устранения проблемы. LoudMouth может одновременно контролировать три набора нагревательных элементов, и он должен оставаться включенным до тех пор, пока нагревательные элементы находятся на рабочей площадке. LoudMouth стоит своих денег.

11. Почему я должен использовать и омметр (мультиметр), и LoudMouth?

Они хорошо работают вместе. Омметр показывает, что сопротивление (Ом) соответствует заводским спецификациям, а LoudMouth подает сигнал тревоги, если вы повредите провод во время установки. Омметр также покажет изменение сопротивления при обрыве провода, но не подаст звуковой сигнал. Мы советуем использовать оба устройства при укладке теплого пола.

12. Я проверяю свои уровни сопротивления с помощью цифрового омметра (мультиметра) и получаю «OL» (незамкнутая линия) или I (бесконечное значение), или нет значения между проводом заземления моего провода питания и каждым из другие провода. Это нормально?

Да. Если между проводом с зеленой меткой (заземление) и проводами нагрузки измеряется какое-либо сопротивление, это указывает на короткое замыкание, означающее повреждение нагревательных элементов. Имейте в виду, что мультиметры с автоматическим выбором диапазона считывают ваше тело как электрическую цепь, если вы коснетесь пальцами обоих кончиков щупов.

13. Если я порежу или повредю нагревательный элемент, можно ли его отремонтировать?

Ни в коем случае не разрезайте синий нагревательный элемент. Если вы повредите его во время установки, вы можете позвонить по нашему бесплатному номеру 1-888-432-89.32 и купите комплект для ремонта нагревательного провода. Комплект должен быть установлен лицензированным электриком.

14. Как не повредить нагревательные элементы?

Будьте особенно осторожны при нанесении раствора на SunTouch. Накрывайте SunTouch картоном, когда он подвергается воздействию, чтобы свести к минимуму повреждения от движения на рабочей площадке. При нанесении раствора мы рекомендуем вам использовать пластиковую затирочную машину SunTouch CableTrowel™.

15. Что такое CableTrowel?

CableTrowel — это легкий, прочный нож с зазубринами, который наносит 3/8-дюймовый слой строительного раствора на нагревательные элементы. Монтажникам нравится его вес и то, что он легко моется. Самое главное, он не повреждает нагревательные элементы, как это могут сделать острые металлические мастерки.

16. Нужен ли мне GFCI в монтажной коробке для подачи питания на систему SunTouch?

УЗО не следует использовать, поскольку наши термостаты имеют встроенное УЗО. Этот очень чувствительный GFCI может обнаружить другой GFCI в цепи, вызывая то, что мы называем ложным срабатыванием.

17. Я забыл установить датчик. Что я могу сделать?

Вы можете разбить и аккуратно удалить одну плитку прямо под местом управления SunStat, а затем аккуратно выдолбить место для датчика. Или вы можете осторожно удалить раствор между двумя плитками, а затем установить провод датчика и зонд в зазор и заново залить раствором шов. Не разрезайте нагревательные элементы зубилом и не устанавливайте зонд прямо на нагревательные элементы. Попробуйте найти зонд между ними.

Или вы можете аккуратно просверлить небольшое углубление в нижней части деревянного пола под отапливаемой зоной и запечатать зонд датчика в этом углублении.

Вы также можете переключиться на встроенный датчик температуры воздуха в SunStat, изменив параметры на режим «Датчик воздуха» или режим «Регулятора» по времени. Это работает, но менее точно, чем при использовании датчика пола. Обратите внимание, что датчик по-прежнему должен быть подключен к задней панели управления SunStat, чтобы воздушный режим работал правильно.

18. У меня есть коврик SunTouch, но я не могу найти датчик управления.

Ваш датчик находится в упаковке термостата SunStat. Это скрученный белый провод.

19. Как прикрепить ремешок WarmWire к плите?

Просверливание отверстий и крепление ремня винтами является разрешенным методом. Если у вас есть задняя панель поверх фанеры, вы можете использовать гвозди или шурупы, чтобы закрепить ремешок. Однако самый быстрый и простой способ — нанести на тыльную сторону ремешка высокопрочный аэрозольный клей. Горячий клей является хорошей альтернативой аэрозольному клею. В комплекты также входит двусторонний скотч (или вы можете приобрести его отдельно). Это хорошо работает, особенно на бетоне.

20. Как изолировать существующую плиту перед установкой SunTouch?

Некоторые типы мембран, препятствующих разрушению или изоляции трещин, обладают минимальными изоляционными свойствами. Прикрепите их к плите, а затем положите сверху коврик WarmWire или SunTouch. По крайней мере, 1/4 дюйма изоляционного материала поможет уменьшить потери тепла в плиту ниже. Более толстый изоляционный материал, как правило, имеет лучшее значение R. Обратитесь к местным дилерам по напольным покрытиям за продуктами, которые подходят для теплых полов.

21. Можно ли использовать полимерный песок для заполнения швов между брусчаткой, установленной над системой SunTouch ProMelt™?

Полимерный песок — хороший вариант для рассмотрения. Некоторые производители полимерного песка заявляют, что дополнительное тепло не повредит их продукту. Тем не менее, всегда полезно проконсультироваться с производителем полимерного песка, который вы рассматриваете, чтобы убедиться, что его продукт можно использовать над электрической системой снеготаяния.

Эксплуатация пола

В вашем руководстве сказано, что я должен подождать 30 дней после установки, чтобы включить мою систему SunTouch. Почему?
Сколько будет стоить эксплуатация моего теплого пола?
При какой температуре следует устанавливать теплый пол?
Что предохраняет мой пол от перегрева?
Долго ли прогревается пол?
Что делает программируемый элемент управления?
Что может пойти не так с продуктами SunTouch?
Какую поддержку вы предоставляете?
Как объяснить соседу мой пол SunTouch?

1. В вашем руководстве сказано, что я должен подождать 30 дней после установки, чтобы включить мою систему SunTouch. Почему?

Для полного застывания раствора требуется 28 дней. Если вы включите нагревательные элементы до того, как он затвердеет, плитка сожмется, треснет и выскочит. Обратитесь к инструкции на пакете с кладкой или позвоните производителю.

2. Сколько будет стоить эксплуатация моего теплого пола?

Стоимость будет зависеть от того, сколько часов вы прогреваете свой пол и от стоимости электроэнергии. Калькулятор продукта SunTouch (калькулятор WarmWire / TapeMat Calculator) даст вам оценку, основанную на среднем использовании.

3. При какой температуре следует устанавливать теплый пол?

Используйте свой пульт управления, чтобы найти комфортную для вас температуру. Начните с 80 ° F, а затем отрегулируйте до своего уровня комфорта.

4. Что предохраняет мой пол от перегрева?

Элементы управления SunTouch оснащены датчиками пола и ограничителями высокой температуры, чтобы пол не перегревался. Большинство пользователей не хотели бы, чтобы температура поверхности превышала 85°F. Многие производители деревянных и ламинированных напольных покрытий хотят установить ограничение в 82-84°F. Обратитесь к материалам производителя древесины или ламината, чтобы узнать рекомендуемую максимальную температуру пола.

5. Долго ли прогревается пол?

При холодном старте системе требуется некоторое время, потому что она должна прогреть всю массу пола. Наши цифровые элементы управления помогают «сбрасывать» температуру на более низкий уровень, но не отключать ее полностью. Когда помещение будет готово к «комфортной» температуре, регулятор быстро прогреет пол. В среднем это занимает от 20 до 45 минут. Изоляция под системой теплого пола сократит время прогрева.

6. Что делает программируемое управление?

Программируемое управление SunStat позволяет установить 7-дневный график для вашего теплого пола. Как правило, пол нагревается утром и вечером, когда вы пользуетесь помещением. Программируемые элементы управления популярны, потому что они начинают нагреваться до того, как вы входите в комнату, и снижают температуру пола, когда вы уходите. Таким образом, вы всегда чувствуете себя комфортно, но не тратите энергию впустую.

7. Что может пойти не так с продуктами SunTouch?

В руководствах по установке перечислены некоторые факторы, которые могут привести к повреждению продукта перед установкой. Как правило, SunTouch подвергается наибольшей опасности на стройплощадке, где острые инструменты и строительный транспорт могут повредить нагревательный элемент.
