Электрический кабель для прокладки в земле

Главная

Обзоры и советы

Статьи

Электрический для прокладки в земле

Чтобы передать электроэнергию от источника к конечному потребителю, иногда возникает необходимость прокладки кабеля в земле. Специалисты настоятельно рекомендуют строго соблюдать  правила  ПТЭЭП и ПУЭ.

Долговечность кабеля напрямую зависит от его изоляции. У современных кабелей должна быть изоляция двух типов: бумажная пропитанная как например у АСБ и пластмассовая изоляции как у кабеля ВБбШВ и АВБбШВ.

Бумажная пропитанная изоляция жилы обладает отличными электрическими характеристиками, большим сроком службы, высокую допустимую температуру при небольшой стоимости. У бумажной изоляции есть недостаток: гигроскопичность, поэтому кабелю требуется полная герметичность оболочки. Помимо этого, состав, которым пропитывают бумагу, может стекать к нижнему концу. А это  приводит к снижению изоляционной прочности, ухудшению условий охлаждения и сокращению сроку службы кабеля.

Как правило, пластмассовую изоляцию для кабеля ВБбШВ и АВБбШВ изготавливают из полиэтилена или поливинилхлорида. Подобные кабели прокладываются в туннелях, агрессивной среде, пожароопасных каналах с условием отсутствия механического воздействия.

Если нужно укладывать кабель в землю, то обычно используют бронированный кабель с медными жилами марки ВБбШВ или с алюминиевыми жилами АВБбШВ, потому что этот кабель хорошо защищён стальной лентой от различных механических повреждений и грызунов. При этом прокладывать в трубе бронированный силовой кабель не обязательно .

Чтобы правильно проложить кабель в земле на дачном участке, нужно соблюдать некоторые правила и учитывать советы специалистов.

Советы про прокладке силового электрического кабеля в земле

Во-первых, нужно учитывать, что кабельная трасса категорически не должна располагаться возле корней деревьев и в местах с высокой нагрузкой на грунт. Если на дачном участке будут укладываться несколько кабельных трасс, нужно проследить за тем, чтобы они не пересекались. Также кабельная трасса не должна пересекаться или близко располагаться к другим инженерным сетям. Категорически запрещено прокладывать трассу под фундаментом дома. Минимальное расстояние между фундаментом и кабелем должно быть не менее 60 см.

Во-вторых, нужно разметить трассу, а после этого выкопать траншею. Глубина траншеи должна составлять 80-90 см. Если кабель всё-таки будет проходить под стоянкой автомобиля или через дорогу, то глубина траншеи должна быть более 1,25 м.

В-третьих, нужно очистить выкопанную траншею от мелкого и крупного мусора естественного и искусственного происхождения.

В-четвёртых, нужно сделать подушку в выкопанной траншее. Толщина подушки (слоя песка) 10-12 см. Для этих целей можно использовать любой песок, но нужно проследить за тем, чтобы подушка покрыла всё дно на указанную глубину.

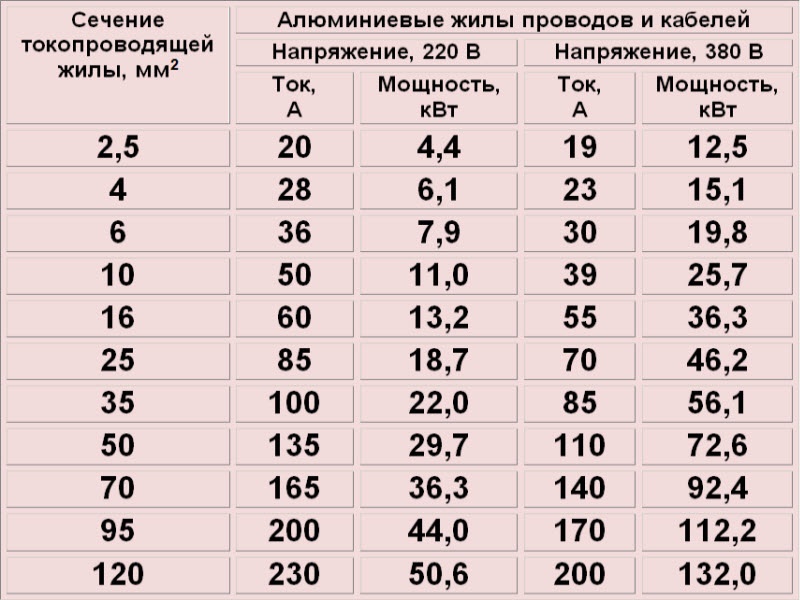

В-пятых, нужно подобрать и подготовить кабель. Кабель выбирается в зависимости от потребляемой мощности электроэнергии на участке. После выбора кабеля нужно его подготовить: если кабель будет проходить в местах повышенной нагрузки на грунт, его нужно защитить посредством футляров из ПНД-трубы и перед прокладкой одеть их на кабель.

В-шестых, нужно уложить кабель в траншею. Специалисты настоятельно не рекомендуют укладывать кабель с натяжкой. Желательно его прокладывать волнистой линией с выдерживанием слабины. Если уже подготовлены футляры для защиты кабеля, их нужно заранее уложить на свои места. Нужно прокладывать кабель целыми кусками. При укладке в траншею нескольких кабелей, нужно учитывать необходимое расстояние между ними в 10 см.

В-седьмых, нужно составить план расположения кабеля. Здесь необходимо указать расстояние до выхода из зданий, повороты кабельной трассы у неподвижных предметов или объектов. Стоит отметить место входа кабеля в грунт.

В-восьмых, кабель нужно засыпать подушкой из песка. Толщина данной подушки должна быть не менее 10 см. также необходимо проверить, полностью ли кабель засыпан песком.

В-девятых, нужно засыпать подушку из песка грунтом, толщина которого 17 см. после этого необходимо утрамбовать насыпанный грунт.

В-десятых, поверх утрамбованного грунта укладывается сигнальная лента, предупреждающая о нахождении кабеля в земле. В таком случае центр сигнальной ленты располагается строго поверх кабеля. На ленте должна быть предупреждающая надпись на всей протяжённости.

В-одиннадцатых, нужно полностью засыпать траншею с запасом, так как грунт может просесть.

После прокладки кабеля завершающим этапом является проверка кабеля на отсутствие коротких замыканий между токопроводящими жилами и отсутствие замыкания на землю. Необходимо заземлить кабельную броню.

Какой кабель можно использовать на улице и как его прокладывать

Перейти к списку

Все статьи /

тесли tesli кабель монтаж эксперт

При прокладке кабеля на участке встает проблема выбора кабельной продукции, которая бы долго служила и под палящим солнцем и в лютый мороз. Для этого есть некоторые рекомендации, которые мы приведем в этой статье.

 Для кабеля на улице есть целый ряд опасных факторов. Рассмотрим их и как с ними бороться.

  1. Ветер. При прокладке на улице учитывайте, что во время бури кабель будет подвергаться нагрузкам, таким как растяжения и рывки.
  2. Мороз. Изоляция большей части современной продукции может эксплуатироваться в морозы от -15 до -25. Учитывайте этот факт если живёте в регионах где бывают сильные морозы с температурами ниже указанных.
  3. Ультрафиолет – пожалуй самый главный враг изоляции. Под воздействием ультрафиолета нельзя увидеть, как он разрушается. В результате, изоляция трескается и со временем могут происходить утечки.

Учитывайте, что температура монтажа кабеля и температура эксплуатации – это разные величины.

Дело в том, что температура монтажа обычно теплее, чем эксплуатации, это связано с тем, что при слишком отрицательных температурах возникают проблемы со снятием изоляции или её растрескивании при изгибаниях. Например, температура монтажа провода СИП – до -15 градусов Цельсия, а эксплуатироваться может до – 60 градусов Цельсия.

Чтобы разобраться как бороться с каждой из проблем и проложить электропитание по улице, рассмотрим варианты решений. Стоит отметить что основные кабели, используемые для внешней прокладки и монтажа электрических сетей 380/220 Вольт в России – это продукция под марками: СИП, ВВГ, ВБбШв.

Ввод электроэнергии на участок в большинстве случаев осуществляется по воздуху от ближайшей опоры. Далее он протягивается до фасада здания, где закрепляется трубостойка с изоляторами. Линия между опорами чаще всего прокладывается проводом СИП. Его маркировка расшифровывается как Самонесущий Изолированный Провод. Изоляция выполнена из сшитого полиэтилена и устойчива к воздействию ультрафиолета.

Главной проблемой является то, что жилы провода СИП выполнены из алюминия, поэтому наиболее часто возникает вопрос «Как сделать переход с СИП на медный кабель и завести его в дом?»


Решение этого вопроса – использовать соединение СИПа с медью, например, ВВГ-нг-ls, с помощью болтового соединения, проложив шайбу между алюминиевой и медной жилой, а также используя другие типы клеммников исключающих прямой контакт соединяемых жил.

Прокладка по фасаду здания или между зданиями


Такая задача обычно встречается, когда нужно подключить светильники по периметру здания или на входе, проложить кабель к гаражу, сараю, а также подключить садовые светильники и свет в беседке с розетками.

Первое требование, которое нужно выполнить – обезопасить кабель от разрывов. Это значит, что, если в кабеле нет несущей жилы, такой как в СИП или ВВСГ – значит, при прокладке на улице, между зданиями его нужно закрепить на стальном тросе.


Следующий шаг – защита от ультрафиолета. Если тот же СИП – отлично переносит ультрафиолет и мороз, то изоляция кабелей с ПВХ-изоляцией в большинстве случаев переносит плохо – она трескается. За редким исключением в характеристиках таких кабелей указано, что он предназначен для прокладки на улице. Поэтому при уличной разводке нужно использовать гофру.

Прокладка в земле


Отличной альтернативой прокладки кабеля по воздуху – является прокладка в земле, преимущества такого способа очевидны:

  1. Нет ультрафиолета.
  2. Защищены от низких температур и ветра.
  3. Не портят внешний вид участка.
  4. Нет вероятности порвать при переноске под линией габаритных предметов.

Но недостатки и проблемы также есть:

  1. Под давлением грунта и в результате движения слоёв почвы, а также камней и других твёрдых предметов, содержащихся в ней кабель, может повредится.
  2. При копке траншей и ям вы можете также повредить линию, особенно если копать экскаватором.
  3. В почве могут быть грунтовые воды, она промерзает, при сильных дождях становится слишком влажной – всё это не лучшие условия для электрического кабеля.
  4. Самая опасная проблема – повреждение кабеля животными, например, кротами.

Для прокладки кабеля на улице нужно использовать кабеля марки ВВГ или ВБбШв, а при воздушной прокладке – СИП или ВВСГ. При этом для защиты от ультрафиолета используйте металлические трубы, металлорукав или гофры стойкие к ультрафиолету (не ПВХ). В большинстве случае следует отдать предпочтение подземной прокладке – при правильном выполнении работ такая линия прослужит дольше.


Другие статьи

Новый уровень модульного оборудования – ARMAT IEK

Самая долгожданная новинка последнего года – новая линейка модульного оборудования ARMAT IEK.

IEK ARMAT

Все статьи   /

Электроустановочные изделия в интерьере: как подобрать ЭУИ под дизайн помещения

Розетки и выключатели в квартире вполне способны не только гармонично вписаться в любой стиль, но и стать неотъемлемой частью интерьера.

дизайн интерьеров эуи электроустановочные изделия розетки и выключатели в дизайне выбрать розетки и выключатели для квартиры

Все статьи   /

Электрощит для квартиры и частного дома: основные отличия

Электрический щит – это в первую очередь защита жизни и здоровья человека от поражения электрическом током, а во вторую защита имущества в виде не только электроприборов, но и дома, жилья в целом.

электрощит сборка электрощита купить электрощит подключение электрощита электрощит для дома электрощит в квартире

Все статьи   /

Купить розетки и выключатели в квартиру. Какие выбрать?

Электроустановочные изделия уже давно стали элементом интерьера.

эксперт тесли электрика tesli розетки и выключатели в квартире какие розетки и выключатели купить

Все статьи   /

08. 07.2021

Уличные светильники: организация освещения в частном доме и на придомовой территории.

Правильно организованная подсветка загородного дома уличными светильниками должна быть не только функциональной, но и отвечать всем нормам безопасности.

светильники tesli эксперт тесли дизайн уличное освещение

Все статьи   /

Разводка электрики в деревянном доме

При монтаже проводки в деревянном доме своими руками очень важно соблюсти все меры безопасности и позаботиться о качественных элементах электрооборудования.

ретро-проводка Tesli эксперт Тесли разводка электрика

Все статьи   /


Как выбрать кабель Ethernet

Выяснить, какие кабели Ethernet лучше всего подходят для вас, не переборщив, сложно, но мы здесь, чтобы помочь. Мы составили руководство, включающее таблицу, глоссарий и другие советы по покупке, в которых сравниваются преимущества и недостатки различных кабелей Ethernet. Наше объяснение ниже — отличный способ начать выяснять, как выбрать лучший кабель Ethernet для дома или работы.

Содержание

  • Отслеживание скорости вашего интернета
  • Что означает Кот?
  • Типы кабелей Ethernet
  • О разъемах Ethernet
  • Экранирование и обертывание фольгой
  • Типы кабелей Ethernet
  • Цвета кабелей Ethernet
  • Варианты кабелей Ethernet

Отслеживание скорости вашего интернета

armpannawat/123RF

Самый простой способ выбрать кабель — это выбрать кабель с нужными диапазоном и характеристиками. Но какие нужны ?

Начните со скорости вашего домашнего интернет-соединения. Если у вас гигабитный интернет (1 Гбит/с), старый Ethernet-кабель будет вас сдерживать. Если у вас более медленное соединение — возможно, 10 или 20 мегабит в секунду — вам подойдет любой Cat 5 или новее (подробнее об этом ниже).

Если вы не знаете фактическую скорость вашей интернет-подписки, подключите свой компьютер напрямую к модему и загрузите этот тест скорости. Это даст вам начальное представление о том, что вам нужно с точки зрения проводного подключения. Если ваша подписка поддерживает загрузку только со скоростью 50 Мбит/с, приобретение кабеля Ethernet со скоростью 10 Гбит/с может оказаться излишним.

Кроме того, если вы часто перемещаете большие файлы между компьютерами или транслируете видео с чрезвычайно высокой пропускной способностью, лучший кабель Ethernet может иметь огромное значение. Если это не так, и вы путешествуете по Интернету только на мелководье, вы можете не заметить такой большой разницы.

Однако, если вы ищете кабель для замены, рекомендуется выбрать одну из последних версий, чтобы воспользоваться как преимуществами скорости, так и надежностью вашей установки в будущем. Они также могут обеспечить лучшую защиту, которая может помочь защитить ваши данные во время их передачи. Сам по себе кабель Fast Ethernet не имеет большого значения, но хороший кабель может работать вместе с другими высокопроизводительными сетевыми устройствами, чтобы обеспечить максимально надежное соединение.

Что означает Кот?

Когда вы начнете искать конкретные кабели Ethernet, соответствующие вашим потребностям, вы быстро заметите, что они разделены по номерам «Cat». Что это значит?

«Кот» означает «категория». Следующее число указывает версию спецификации, поддерживаемую кабелем. Общее эмпирическое правило заключается в том, что более высокие числа представляют более высокие скорости и более высокие частоты, измеряемые в мегагерцах (МГц). Как и в случае с большинством технологий, новые кабели обычно поддерживают более высокую пропускную способность и, следовательно, более высокие скорости загрузки и более быстрые соединения.

Более продвинутые номера Cat также могут указывать на более надежную работу, а также лучшую производительность на расстоянии. Вы заметите, что кабели Ethernet обычно имеют два рейтинга скорости: один на расстоянии от 10 до 30 метров и один на 100 метров, потому что производительность обычно падает на больших расстояниях.

Кабели Ethernet, типы

Если вы хотите, вы можете просто выбрать последний номер Cat (на данный момент 8) на будущее и не беспокоиться об остальном. Или вы можете посмотреть, для чего подходит каждая категория, в нашем удобном списке ниже:

Кат. 1 — Кат. 5

Мы пропускаем эти категории, потому что они очень старые, технически даже не являются официальными стандартами Ethernet, и они были сняты с производства или слишком медленны для использования.

Категория 5e

Буква «e» в категории 5e означает «расширенный». Физических различий между кабелями Cat 5 и Cat 5e нет. Однако производители строят кабели Cat 5e в соответствии с более строгими стандартами тестирования, чтобы исключить передачу нежелательных сигналов между каналами связи (перекрестные помехи). Кабель Cat 5e в настоящее время является наиболее часто используемым кабелем, в основном из-за его низкой стоимости производства и поддержки более высоких скоростей, чем кабели Cat 5.

Категория 6

Ethernet-кабель Cat 6 поддерживает более высокую пропускную способность, чем кабели Cat 5 и Cat 5e. Они туго намотаны и обычно снабжены фольгой или плетеным экраном. Упомянутое экранирование защищает витые пары проводов внутри кабеля Ethernet, что помогает предотвратить перекрестные помехи и шумовые помехи. Кабели Cat 6 технически поддерживают скорость до 10 Гбит/с на расстоянии до 55 метров. Однако за эту скорость приходится платить, поскольку кабель Cat 6 дороже, чем варианты Cat 5 и Cat 5e.

Категория 6а

Буква «a» в Cat 6a означает «расширенный». Кабели, основанные на этом стандарте, являются шагом вперед по сравнению с версиями Cat 6, поддерживая удвоенную максимальную пропускную способность. Они также способны поддерживать более высокие скорости передачи по кабелям большей длины. Кабели Cat 6a экранированы, а оболочка, достаточно толстая для устранения перекрестных помех, делает кабель гораздо более плотным и менее гибким, чем кабель Cat 6.

Кат. 7 и Кат. 7a

Кабели

Cat 7 и Cat 7a обладают высокими характеристиками, но, как правило, бесполезны для большинства людей. Давайте разберемся, почему:

Кабели

Cat 7 поддерживают более высокую пропускную способность и значительно более высокую скорость передачи, чем кабели Cat 6, благодаря использованию новейшей широко доступной технологии Ethernet. Кабели Cat 7 достигают скорости до 100 Гбит/с на расстоянии 15 метров, что делает их одной из самых эффективных категорий кабелей Ethernet. Кабели Cat 7 всегда экранированы и используют модифицированный разъем GigaGate45, обратно совместимый с Ethernet-портами RJ45.

Однако этот модифицированный разъем GG45 является проприетарным компонентом, и, хотя обратная совместимость немного помогла, все еще существуют проблемы с соблюдением предыдущих стандартов Ethernet. Это привело к тому, что большинство производителей избегали стандарта Cat 7, поэтому сегодня он довольно редок. Эта трудность привела к разработке Cat 6a — и большой маркетинговой путанице, поскольку некоторые продавцы начали называть Cat 6a новой Cat 7. Всегда проверяйте спецификации перед покупкой — и если есть сомнения, мы предлагаем просто выбрать Cat 8. вместо.

Cat 7a предлагает один из кабелей Ethernet с самыми высокими техническими характеристиками, которые вы можете купить, но он не является широко доступным и предлагает лишь несколько вариантов поддерживающего сетевого оборудования. Стандарт 7a был разработан для поддержки соединений 40 Gigabit Ethernet на расстоянии до 50 метров и — так же, как Cat 7, но с улучшением общей пропускной способности — более чем на 50%. Это улучшение может быть полезным в некоторых случаях, но кабели Cat 7a намного дороже, чем любой другой вариант. Рассмотрите возможность использования Cat 7a только в очень нишевых случаях.

Категория 8

Этот стандарт обещает максимальную частоту 2000 МГц и скорость до 40 Гбит/с на расстоянии 30 метров. Эта высокая частота также требует экранирования, а это означает, что вы никогда не найдете неэкранированные кабели Cat 8. Более того, Cat 8 поддерживает два разъема. Таким образом, он позволяет использовать только три соединенных кабеля общей длиной 30 метров. Кабели Cat 8 будут стоить дороже, чем другие варианты, но в наши дни они стали более доступными. Вы можете найти варианты для 10-футовой Cat 8 менее чем за 15 долларов.

Cat 8 также является единственным кабелем, отвечающим последним стандартам IEEE (вышеупомянутая частота 40 Гбит/с и 2000 МГц), что является одной из причин, по которой он является отличным выбором для будущего, несмотря на значительно более высокую стоимость. В качестве дополнительного бонуса он также пропускает путаницу с разъемами Cat 7.

О разъемах Ethernet

В разъемах Ethernet

используется специальная конструкция с восемью контактами, которые должны зафиксироваться на месте, обычно называемая разъемом 8P8C. Кабели Ethernet имеют несколько различных типов разъемов 8P8C, и знание различий поможет вам лучше понять различные категории Ethernet:

РДЖ45

Это стандартный разъем Registered Jack 45, который используется в кабелях Ethernet. Существует два варианта в зависимости от цвета и расположения проводов: более популярный стандарт T568B и менее распространенный стандарт T568A (не особенно важно, если вы не выполняете детальную разводку). Разъем RJ45 используется почти во всех категориях Ethernet, от Cat 1 до Cat 6, а также Cat 8.

ГГ45

Для кабелей Ethernet Cat 7 стандарты ненадолго переключились на новый разъем под названием GigaGate45 или GG45. GG45 поставлялся с несколькими дополнительными проводниками для некоторой универсальности частоты. Он обратно совместим с разъемами RJ45, но новый разъем был сочтен в значительной степени ненужным, поэтому Cat 8 переключился на RJ45.

Ethernet RJ45

Разъемы

RJ45 просты в использовании, но не всегда долговечны — их встроенные пластиковые зажимы могут сломаться. EtherCON — это усиленная версия разъема RJ45 производства Neutrik, которая используется в ситуациях, когда традиционный разъем RJ45 слишком хрупок, часто при профессиональной работе с аудио/видео.

Экранирование и обертывание фольгой

Кабели Ethernet

уязвимы для электромагнитных помех и подобных проблем. Это может создать серьезные проблемы, если кабели проложены на открытом воздухе, рядом с высоковольтным оборудованием или рядом с другими кабелями связи. Решение? Экранирование, изолирующее кабели.

Вы можете быстро определить состояние экранирования кабелей Ethernet, взглянув на коды на самих кабелях. U/UTP обычно означает полное отсутствие экранирования: в нашем технологичном мире эти кабели становятся все менее распространенными, но они по-прежнему подходят для основных домашних целей, если кабели находятся вдали от крупных бытовых приборов.

Буква «F» означает наличие экрана из фольги. Это слой металлической фольги, меди или алюминия с покрытием из полиэстера для долговечности. Это недорогой и очень эффективный метод экранирования кабелей Ethernet, но в определенных условиях фольга может со временем деградировать и рваться.

«S» означает плетеный экран, переплетение очень тонкой медной или оловянной проволоки. Это более долговечно, чем фольга, но покрытие не такое полное.

Кабели также могут иметь несколько вариантов экранирования, и у вас могут быть кабели с оплеткой, но без фольги на внутренних проводах. Буква «F», за которой следует «TP», будет означать, что на самом кабеле есть слой фольги, но витые пары (TP) проводов внутри неэкранированы. Иногда «STP» используется для обозначения того, что на кабеле есть какое-то экранирование, без указания конкретных деталей.

Кабель Ethernet, стиль

В дополнение к характеристикам, кабели Ethernet также могут иметь различную конструкцию. Некоторые стили Ethernet-кабелей созданы с учетом конкретных задач или сред, поэтому вы можете адаптировать свой выбор Ethernet-кабеля к тому месту, где вы собираетесь его использовать. Вот несколько распространенных примеров:

Slim и Ultra — Slim

Эти кабели имеют очень компактную оболочку для более тонкого общего профиля. Это может быть полезно в некоторых центрах обработки данных и серверных комнатах, где пространство очень ограничено и требуется дополнительное пространство для лучшего воздушного потока, что улучшает охлаждение.

Квартира

Плоские кабели Ethernet

легче прокладывать под коврами, плинтусами и дверными проемами. Они менее опасны, и, как правило, их легче спрятать.

Твердое ядро ​​

Указывает на сплошные медные провода, а не на алюминиевые, покрытые медью. Одножильные провода чаще используются в более крупных установках Ethernet и в кабелях более высокого качества, где они проходят на большие расстояния. Кабели Ethernet со сплошным проводом обычно сохраняют сигнал дольше и помогают уменьшить потери сигнала.

Бронированный

Эти кабели имеют толстый внешний слой для дополнительной защиты. Это делает их более подходящими для наружной установки и других сред, где могут возникнуть проблемы с коррозией или повреждением.

Плетеный

Эти кабели имеют нейлоновую оплетку снаружи для лучшей защиты корпуса и предотвращения повреждений, вызванных частыми изгибами или другими причинами.

Цвет кабеля Ethernet

Технически цвет вашего Ethernet-кабеля не имеет значения и не представляет никаких рабочих характеристик. Поставщики кабелей могут назначать определенные цвета, чтобы узнать, для чего используется конкретный кабель, определить тип соединения или отличить свое соединение от других поставщиков.

Например, зеленый может означать перекрестные соединения, желтый может означать PoE (питание через Ethernet), синий может означать кабели, предназначенные для серверов и т. д. Но здесь нет строгого правила: многие установщики просто используют цвета, чтобы упростить настройку сложных кабелей Ethernet. в дата-центрах.

Альтернативные кабели Ethernet

Flickr: tc_manasan

Наконец, существует несколько различных вариантов кабелей Ethernet, предназначенных для конкретных задач. Эти альтернативы могут быть более подходящими в уникальных ситуациях:

Адаптеры Powerline

Это уникальная установка, в которой соединения выполняются как с помощью кабелей Ethernet, так и с помощью электропроводки в доме. Это позволяет людям подключаться к Интернету через розетки в доме, что является более чистой настройкой, для включения которой требуются адаптеры. Хотите узнать больше? Вот все, что вам нужно знать о сетях Powerline.

ПОЛРЭ

PoLRE расшифровывается как Power over Long Reach Ethernet, специализированная настройка коммутатора Ethernet, которая используется для особенно длинных кабелей, например, более 1000 футов. Он используется в телефонных установках в больших офисных зданиях и аналогичных зданиях, чтобы упростить соединения, сэкономить место и быстро обеспечить телефонные соединения со всеми необходимыми конечными точками.

Ethernet через COAX/MoCA

Оба эти термина означают одно и то же: они используют пару уникальных адаптеров, которые отправляют интернет-данные через коаксиальные соединения. Обычно это используется для отправки интернет-данных непосредственно на медиаплееры и домашние кинотеатры.

Рекомендации редакции
  • Это аэропорты, в которых на самом деле есть очень быстрый общедоступный Wi-Fi.
  • Лучшие предложения домашнего интернета на ноябрь 2022 года: AT&T, Spectrum, Optimum и другие.
  • С DisplayPort 2.1 более длинные кабели не уменьшат пропускную способность
  • Лучшие кабели Ethernet на 2022 год: Cat 8, Cat 7, Cat 6 и Cat 5e.
  • MacBook против ноутбуков с Windows: вот как выбрать

Выбор правильного экранированного кабеля

Выбор правильного экранированного кабеля Ethernet для установки — это первый шаг к созданию успешной сети. Выбор из множества различных экранированных кабелей дает вам возможность прокладывать наш кабель практически в любом месте! Будь то прокладка кабеля в помещении, на открытом воздухе, в новостройках, на предприятиях, в высотных зданиях, на заднем дворе или в земле вне поля зрения, Infinity Cable Products предлагает решения для вас. В этом блоге мы поможем вам выбрать подходящий экранированный кабель Ethernet.

Сначала давайте начнем с краткого введения в то, что такое экранированный кабель. Экранированный кабель — это тип кабеля Ethernet, который имеет экранирование внутри кабеля для защиты от электромагнитных помех или помех сигнала, которые могут быть вызваны линиями электропередач или тяжелой техникой. Еще больше передатчиков электромагнитных помех находятся в кабинетах врачей, лабораториях, на вышках сотовой связи и т.д. Электромагнитные помехи влияют на ваш кабель, создавая шум в системе и помехи для вашего соединения. Нехорошо! Так что же с этим делать? Экранированный кабель создается с фольгой внутри кабеля. Фольга — это материал, который экранирует провода внутри кабеля от источников электромагнитных помех. С фольгой довольно легко работать, и ее можно разрезать вместе с кабелем при создании соединительных кабелей или концевых заделок. Для получения более подробной информации об экранированном кабеле перейдите к этой статье, посвященной всему, что вам нужно знать об экранированном кабеле.

Теперь, когда мы хорошо разобрались с экранированным кабелем, давайте приступим к выбору правильного экранированного кабеля для вашей сети.

Шаг 1. Куда идет ваш кабель?

Мы можем начать несколькими способами, но давайте сначала начнем с места, где будет проложен ваш кабель. Каждый из экранированных кабелей имеет различный материал оболочки, что делает его пригодным для использования в различных областях. Они бывают четырех различных типов:

Многожильный (CM) экранированный кабель: Этот кабель используется в наших экранированных многожильных патч-кордах и оптовых кабелях. Кабель с номиналом CM предназначен для мест общего пользования. Они находятся вокруг вашего офиса или дома, подключая устройства к маршрутизатору, модему и т. д. на виду. Вам нужен многожильный кабель для создания этих патч-кабелей, потому что он более гибкий и может быть подключен в труднодоступных местах. Например, за компьютером или настенной панелью к маршрутизатору, коммутатору или коммутационной панели.

Экранированный кабель Riser (CMR): Это лучший выбор, если вы прокладываете кабели внутри стен. Обычно кабели этого типа применяются в жилых, офисных и коммерческих помещениях. Кабели стояка можно прокладывать между полом и между этажами в местах стояка. Эти кабели имеют цельные проводники вместо многожильных, что позволяет лучше передавать сигнал на большие расстояния. Вам нужен прочный кабель для магистрали вашей сети. Магистраль — это более длинная длина вашего кабеля. Например, кабель, который будет проходить в вашей стене, на чердаке или стояках.

Пленум (CMP) Экранированный кабель : Единственный выбор для помещений с потоком воздуха. Пленумный кабель изготовлен из огнеупорного материала, что делает его подходящим для открытых пространств и мест с возвратным воздухом, например, над потолком, в системах отопления, вентиляции и кондиционирования воздуха. Места пленума часто встречаются в офисах, высотных зданиях и коммерческих зданиях. Экранированный кабель камеры помогает уменьшить распространение пламени и выделяет менее токсичный дым. Стоит упомянуть, чтобы проверить ваши местные строительные нормы и правила, если ваше место жительства требует уровня пленума.

Наружный экранированный кабель (CMX): Хотите разместить кабель снаружи? Экранированный наружный кабель предназначен для использования вне помещений. Этот кабель выдерживает солнце и дождь. Куртка сделана из более прочного материала, что делает ее пригодной для размещения снаружи под навесом, сбоку от дома, от здания к зданию или даже непосредственно закопанного в землю.



Шаг 2. Выбор производительности

Теперь, когда вы выбрали правильный тип кожуха для своей установки, давайте перейдем к тому, какие скорости вам нужны. Infinity Cable Products предлагает множество различных категорий кабелей для повышения производительности вашей сети.

Cat5e:  Рассчитан на 100 МГц, 1 Гбит/с на расстояние до 100 м.

Cat6 : рассчитан на 250 МГц, 1 Гб на расстоянии до 100 метров. Также может достигать 10 Гбит до (33–55) метров в идеальных условиях

Cat6A: Номинальная для 500 МГц, 10 Гбит до 100 метров

Cat7A: Номинальная для 1000 МГц, 10 Гбит 9 3 102 до 100 метров 9000 Cat8: Номинальная частота 2000 МГц, 40 Гбит/с на расстоянии до 30 метров



Шаг 3.

Подключение кабеля

После выбора типа кабеля и категории мы можем перейти к типу кабельного разъема, который вы будете использовать. Для всего экранированного вы хотите убедиться, что разъемы, которые вы используете, экранированы. Это гарантирует, что вся длина кабельного канала защищена от электромагнитных помех. Подключение кабелей можно выполнить несколькими способами в зависимости от конструкции:

Экранированные разъемы Keystone : Эти разъемы можно вставлять прямо в настенные панели и коммутационные панели. У них есть функция привязки, упрощающая подключение. Для магистральных кабелей, таких как стояк и кабель камерного типа, рекомендуется подключать кабель к гнездам трапецеидального искажения. Вы обнаружите, что они бывают разной степени. 9Разъемы для трапецеидальных искажений 0 и 180 градусов имеют одинаковую производительность, разница заключается в том, как вы подсоединяете провода к разъему. Выбор зависит от того, куда идет кабель. Вы можете обратиться к каждому трапецеидальному камню, чтобы увидеть, как каждый кабель будет вставлен в него, чтобы лучше помочь в проектировании вашей сети.

Экранированные разъемы RJ45 Эти типы вилок считаются штекерным концом кабеля. Эти штекеры подходят прямо к концу вашего кабеля Ethernet, а затем вставляются в гнездо трапецеидального искажения или порт Ethernet. При покупке RJ45 важно знать, чтобы размер AWG кабеля соответствовал размеру AWG кабеля. Это гарантирует, что провода плотно прилегают и могут входить в RJ45.

Вилки полевой терминации (RJ45):  Эти экранированные вилки часто используются в кабелях более высокой категории. Эти штекеры немного упрощают заделку концов кабелей из-за их слишком компактного дизайна. Затем детали ввинчиваются друг в друга, чтобы получить более прочный соединитель.

Мы надеемся, что эта статья о выборе правильного экранированного кабеля была вам полезна. Экранированный кабель Ethernet — отличное решение для областей с электромагнитными помехами. Это также приносит пользу кабелю Ethernet, предоставляя ему возможность обрабатывать более высокие частоты.
